Перед пуском валковой дробилки проверяют: надежность крепежных деталей, параллельность осей валков, зазор между валками, количество смазки в подшипниках и других трущихся частях, исправность ограждений. До пуска валковой дробилки включают устройство, транспортирующее дробленый материал от дробилки. Затем включают электродвигатель привода дробилки и,. после того как валки разовьют требуемую скорость вращения,, включают подачу в нее материала.
Во время работы валковой дробилки запрещается регулировать, ширину щели, проталкивать вручную и удалять какой-либо материал из загрузочного отверстия. При заклинивании валков следует немедленно выключать электродвигатели дробилки и устройства, подающего материал. После изъятия электромонтером предохранителей нужно валки повернуть в обратную сторону и вынуть застрявший кусок материала.
Для обычной остановки дробилки последовательность включения механизмов такая же, как и для щековой дробилки.
Молотковые дробилки по конструкции разделяются на однороторные СМД-15 (СМ-431), С-218М, двухроторные С-599 и комбинированные СМД-10 (СМ-165А). Они предназначены для мелкого дробления хрупких материалов с пределом прочности при сжатии 1000—1250 кгс/см2 и влажностью до 15%. Такие дробилки относятся к дробилкам ударного действия.

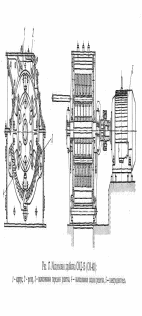

Молотковая однороторная дробилка СМД-15 (СМ-431) состоит из корпуса 1 (рис. 17), ротора 2 с молотками, колосниковой передней решетки 3, колосниковой задней решетки 4 и электродвигателя 5.
Корпус дробилки выполнен сварным из листового проката и имеет разъем по оси вращения ротора, который разделяет его на верхнюю и нижнюю части, скрепленные между собой болтами. В верхней части корпуса сделано отверстие для установки загрузочной воронки, откидная дверца и два боковых люка, позволяющие заменять или перевертывать молотки без разборки дробилки. Ротор является рабочим органом дробилки и представляет собой горизонтально вращающийся вал, набранный из пластинчатых дисков с шарнирно подвешенными к ним рядами молотков. Молотки изготовляют из марганцовистой стали. Диски стянуты на валу через дистанционные кольца гайкой.

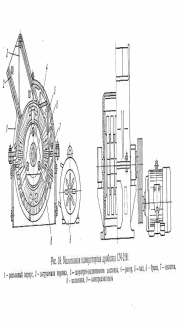

Для дробления отходов кирпича в шамот может быть использована м о лотковая дробилка СМ-218М как наиболее компактная и потребляющая наименьшую мощность (рис. 18). Дробилка состоит из разъемного корпуса , верхняя часть которого оканчивается загрузочной воронкой 2, имеющей внутри шарнирно-подвешенную заслонку 3, ротора 4, состоящего из треугольных дисков, смонтированных на валу 5, молотков 7, колосников 8, брони 6 из отбойных плит, электродвигателя 9. Материал подается в загрузочную воронку, откуда поступает в камеру дробления, где измельчается свободными ударами быстровращающихся молотков. Куски материала, отброшенные на отбойные плиты, дополнительно разбиваются молотками на колосниковой решетке.
Чтобы получить продукт дробления с фракциями не крупнее 3 мм, иногда на заводах в этой дробилке колосниковую решетку заменяют цельной решеткой из металлического листа толщиной 10—12 мм с просверленными в нем круглыми отверстиями диаметром 8 мм.
Плотной пригонки решетки к внутреннему корпусу дробилки достигают, вырезая, а затем изгибая решетку по заранее сделанному шаблону-кондуктору.
Для устранения пылеобразования и максимального уменьшения пылевидных фракций в получаемом шамоте из отходов кирпича их предварительно равномерно увлажняют водой. Рекомендуется также несколько увлажнять перед дроблением дегидратированную глину.
Применение решеток с круглыми отверстиями не более 8 мм позволяет устранять дополнительное просеивание получаемого материала, а предварительное увлажнение дробимого материала устраняет необходимость в устройстве аспирационных установок. Тем самым упрощается схема дробильно-помольных узлов.
Молотковую двухроторную дробилку С-599 применяют для измельчения кусковых материалов небольшой (до 10%) влажности, а также с пределом прочности при сжатии до 1000 кгс/см2.
Дробилка состоит из разъемного сварного корпуса, в котором вращаются два ротора. Внутри корпус футерован броневыми плитами. Под ротором расположены регулируемые колосниковые решетки. Решетки регулируют с помощью винтовых устройств.
Роторы приводятся в действие от электродвигателя через клиноременную передачу. Измельченный материал поступает в бункер, расположенный под дробилкой, и из него на конвейер.
Производительность и степень измельчения материала в дробилке зависят от величины щелей между колосниками (табл. 5).
Таблица 5
При небольшой потребности в измельчаемых добавках и небольшой их прочности (необожженный сухой кирпич, шлак, уголь, кирпич-недожог и др.) может быть использована комбинированная дробилка СМД-10 (СМ-165А). Она совмещает щековую и валковую дробилки, расположенные одна над другой.
Технические данные о молотковых дробилках приведены в табл. 6.
Перед пуском в работу молотковой дробилки проверяют: надежность крепления ее и всех деталей, степень изношенности молотков, состояние колосниковой решетки, ограждений, количество смазки в подшипниках.
Пускают молотковую дробилку в такой же последовательности, как и валковую, но особенно следят за тем, чтобы загрузка материала начиналась после того, как ротор с шарнирно подвешенными молотками разовьет полное число оборотов.
Во время работы молотковой дробилки запрещается проталкивать вручную или чем-либо застрявший материал, а также удалять его из загрузочного отверстия дробилки. Не разрешается прочищать колосниковую решетку. При заклинивании молотков (бил) следует немедленно выключить электродвигатель и устройство для подачи материала. Только после изъятия предохранителей (электромонтером) разрешается приступать к очистке отверстия и корпуса дробилки.
Во время работы дробилки необходимо следить за тем, чтобы в нее не поступал чрезмерно влажный материал, так как он может вызвать заклинивание молотков и выход из строя дробилки. Надо следить за состоянием подшипников, не допускать их перегрева. При пылеобразовании необходимо устанавливать причину пыле-ния и устранять его. Останавливают молотковую дробилку в той же последовательности, что и валковую.

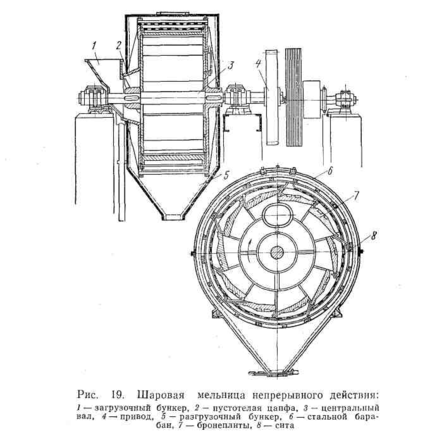

Шаровая мельница непрерывного действия (рис. 19) на кирпичных заводах применяется для помола сухой глины, шамота, дегидратированной глины и других материалов средней твердости, когда необходимо получить не менее 30—40% материала с зернами мельче 3 мм.
Мельница состоит из стального барабана 6, футерованного бронеплитами 7, штампованных сит 8, центрального вала 3, привода 4, загрузочного бункера 1, пустотелой цапфы 2, разгрузочного бункера 5.
В процессе работы мельницы материал непрерывно поступает внутрь барабана через приемный бункер и цапфу. Помол производят стальными шарами. Измельченный материал попадает в зазоры между бронеплитами и ситами, просыпается через сито в бункер 5 и выходит из мельницы. Зерна материала, не прошедшие через сита, возвращаются внутрь барабана. Так как бронеплиты расположены уступами, барабан может вращаться только в направлении, указанном стрелкой.

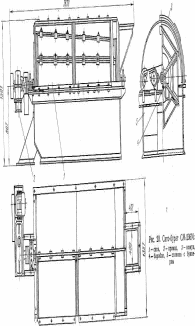

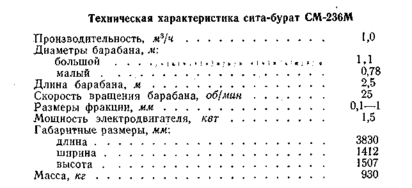

Сито бурат СМ-236М. (рис. 20) применяют для просеивания и классификации дробленых материалов. Сито-бурат представляет собой грохот' барабанного типа с горизонтальной осью и состоит из барабана 4, станины 5 с бункером, кожуха 3, сит / и привода 2.
Станина с бункером сварной конструкции, из листовой и угловой стали, предназначена для монтажа на ней основных узлов.
Барабан имеет вид усеченной шестигранной пирамиды, грани которой закрыты ситами. Рамки сит крепят к каркасу барабана специальными зажимами-барашками. Кожух 3 закрыт крышками для осмотра барабана и замены изношенных сит.
Сита-бурат загружают через загрузочную воронку со стороны узкой части барабана. При вращении вследствие конусности барабана материал перемещается к выходному отверстию и просеивается в бункер. Крупные частицы материала, не прошедшие через сита, проходят весь барабан и поступают в отходы (например, опилки) или на вторичное дробление. Сита-бурат приводится в действие от электродвигателя через редуктор или клиноременную передачу.
Перед пуском сита-бурат проверяют: состояние защитных приспособлений, сеток и соответствие их размеров заданным, количество масла в масленках, прочность крепления рамок каркаса. Перед пуском барабанного грохота включают устройства, отбирающие просеиваемый материал, и устройства, возвращающие материал на повторное измельчение. Затем включают электродвигатели агрегата и подающего устройства. Останавливают сито-бурат в обратном порядке.
Во время работы необходимо следить за тем, чтобы весь материал поступал в барабан. Следует подавать только сухой материал. Недостатки сита-бурат заключаются в малой производительности и вызываемом пылении.
На крупных предприятиях, где требуется высокая производительность по классификации и рассеву добавок (шамота, опилок, шлака, угля), больше всего распространен инерционный грохот СМ-13 с возвратно-поступательными колебаниями. Грохот состоит из неподвижной рамы 1 (рис. 21), вибрирующего корпуса 2 с ситами 8 и вибратора 6. Корпус 2 опирается на неподвижную раму через три пары рессор 3, собранных в пакеты и расположенных под углом 55° к горизонту.
Между вибрирующим корпусом 2 и рамой установлены по бокам две цилиндрические пружины 4, оси которых перпендикулярны рессорам 3. Вибратор 6, смонтированный на корпусе грохота, создает прямолинейные колебания, перпендикулярные направлению рессор, т. е. под углом 35° к горизонту. Вибратор приводится в действие от электродвигателя 5 через клиноременную передачу 7.
Вибратор смонтирован в стальном корпусе, стенки которого прикреплены болтами к корпусу грохота под углом 55° к горизонту. Внутри корпуса вибратора вращаются два дебалансных вала, опирающихся на подшипники качения, установленные в стенках корпуса вибратора.
Ведущий вал передает вращение ведомому валу через пару зубчатых колес с одинаковым числом зубьев.
Инерционный двухситный грохот СМД-29 (СМ-742), выпускаемый для сортировки гравийно-песчаных смесей и щебня, может быть рекомендован также для просеивания добанок (рис. 22). Грохот представляет собой неподвижную горизонтально расположенную раму 1, на которой с помощью двух пар рычагов 2 с впрессованными в их головки резиновыми втулками

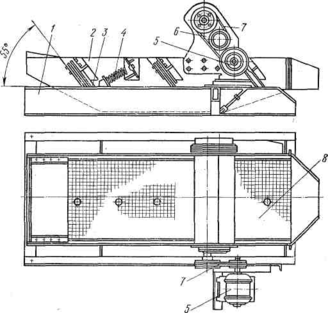

Рис. 21. Инерционный грохот СМ-1,3 с возвратно-поступательными колебаниями
1 — рама, 2 — корпус, 3 — рессора, 4 — пружина, 5 — электродвигатель, 6 — вибратор, 7 — клиноременная передача, 8 — сито
1 — рама, 2—рычаг, 3 — люлька, 4 — электродвигатель, 5 — вибратор
подвешена люлька 3, где расположены в два' яруса сита. Резиновые втулки позволяют люльке совершать колебания без трения. Грохот приводится в действие от электродвигателя 4 через клиноременную передачу, связанную с вибратором 5, . укрепленным на корпусе люльки.
Нижнее сито должно иметь отверстия, соответствующие проходу сухого материала требуемой максимальной по крупности фракции (2—4 мм).

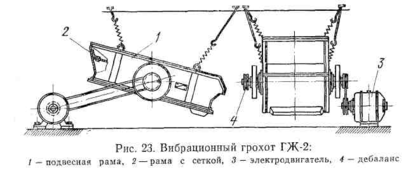

Вибрационный грохот ГЖ-2 (рис. 23) представляет собой подвесную раму Ζ, на которой крепят раму 2 с сеткой и электродвигатель 3 с дебалансом 4. Грохоты подвешивают с помощью эластичных пружин и подвесок к перекрытию здания или к специальной конструкции.
Короб грохота совершает движения с постоянной скоростью по круговой траектории. Скорость прохождения материала по ситу регулируют изменением угла наклона короба с помощью подвесок. Колебания всего сита за счет вращения дебаланса обеспечивают просеивание материала с большей влажностью, чем на многих других грохотах.

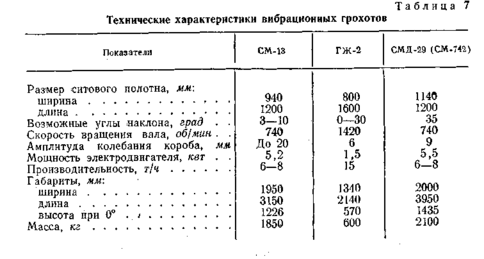

Данные о грохотах приведены в табл. 7.
Использованная литература
1. Кашкаев И.Я Шейнман Е.Ш. Производство глиняного кирпича. Изд. 2-е, испр. и доп. М., «Высш. школа», 1974. 288 с, с ил.
