Аналітичний підхід заснований на використанні формальних методів доказу відповідності двох порівнюваних описів. Для реалізації аналітичного підходу необхідно в рамках деякої формальної системи установити мову представлення проектних рішень і правила перетворення пропозицій і конструкцій цієї мови, потрібно розробити алгоритми цілеспрямованого застосування правил для приведення порівнюваних варіантів до виду, по якому можна зробити висновок про наявність чи відсутність відповідності цих варіантів. В даний час клас об'єктів, для яких удається реалізувати аналітичний підхід обмежений.

Чисельний підхід заснований на математичному моделюванні процесів функціонування проектованих об'єктів. Моделювання - це дослідження об'єкта шляхом створення його моделі й оперування нею з метою одержання корисної інформації про об'єкт. При математичному моделюванні досліджується математична модель (ММ) об'єкта.

Математичною моделлю технічного об'єкта називається сукупність математичних об'єктів (чисел, скалярних перемінних, векторів, матриць, графів і т.п.) і єднальних їхніх відносин, що відбиває властивості моделюючого технічного об'єкта, що цікавлять інженера-проектувальника. Математична модель, що відбиває поводження моделюючого об'єкта при заданих зовнішніх впливах, що змінюються в часі, називається імітаційною.

При конструюванні необхідно визначити насамперед геометричні і топологічні властивості об'єктів: форму деталей і їхнє взаємне розташування в конструкції. Ці властивості відображаються за допомогою структурних математичних моделей, що можуть бути виражені рівняннями поверхонь і ліній, системами нерівностей, графами, матрицями інциденцій і т.п.

При функціональному проектуванні моделюють стан чи процеси - послідовності змінюючих друг друга станів об'єкта. Таке моделювання здійснюється за допомогою функціональних математичних моделей. Типова форма функціональних ММ - система рівнянь, що виражає взаємозв'язок між фазовими (характеризують стан об'єкта), зовнішніми (характеризують стан зовнішньої стосовно об'єкта середовища) і незалежними перемінними, якими можуть бути час t і просторові координати. Рішенням системи рівнянь є залежності елементів вектора фазових перемінних, що представляються у виді сукупності графіків чи у табличній формі.

8. Типові проектні процедури

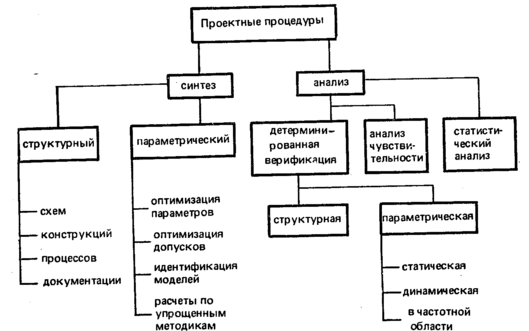

Рис.1.2 Класифікація проектних процедур

На рис.1.2 представлена одна з можливих класифікацій проектних процедур.

Процедури структурного синтезу по характеру проектованого об'єкта поділяються на синтез схем (принципових, функціональних, структурних, кінематичних і ін), конструкцій (визначення геометричних форм, взаємного розташування деталей), процесів (технологічних, обчислювальних і ін), документації (креслень, пояснювальних записок, відомостей і ін). Основні процедури параметричного синтезу - оптимізація номінальних значень параметрів елементів і їхніх допусків. Важлива задача призначення технічних вимог на параметри об'єкта, розв'язувана при зовнішньому проектуванні, віднесена до задачі оптимізації допусків. Ідентифікація моделей полягає в розрахунку параметрів, які використовуються у ММ. Для процедур оптимізації, як правило, потрібно виконання великого обсягу обчислень за допомогою складних програмних комплексів. В окремих випадках задовільні результати параметричного синтезу виходять на основі спрощених методик, подібних до розрахункових методик неавтоматизованого проектування.

Детермінована верифікація може бути спрямована на виявлення відповідності структур об'єктів, заданих двома різними описами (структурна верифікація), чи значень вихідних параметрів (параметрична верифікація). Параметрична верифікація може виконуватися по повній сукупності параметрів чи по їхній частині, в останньому випадку розрізняють верифікацію статичну, динамічну, у частотній області. Статистичний аналіз призначений для одержання статистичних зведень про вихідні параметри при заданих законах розподілу параметрів елементів. Результати статистичного аналізу можна представляти гістограмами, оцінками числових характеристик розподілів вихідних параметрів. Аналіз чутливості полягає в розрахунку коефіцієнтів чутливості вихідних параметрів y_j змінам параметрів елементів (чи зовнішніх параметрів) x_i.

Розрізняють абсолютний і відносний коефіцієнти чутливості:

де та - номінальні значення параметрів і відповідно.

Задачі, у яких дослідження властивостей об'єкта зводиться до однократного рішення рівнянь моделі при фіксованих значеннях внутрішніх і зовнішніх параметрів, називаються задачами одноваріантного аналізу. Задачі, що вимагають багаторазового рішення рівнянь моделі при різних значеннях внутрішніх і зовнішніх параметрів, називаються задачами різноманітного аналізу.
