Отверните гайки болтов крепления фланца-вилки карданного вала промежуточного моста к фланцу межосевого дифференциала, выньте болты из отверстий фланцев и отведите карданный вал в сторону. Отверните гайки болтов крепления фланца-вилки карданного вала заднего моста к фланцу заднего вала промежуточного моста, выньте болты и отведите карданный вал в сторону. Отверните гайки кронштейна верхней передней реактивной штанги, снимите пружинные шайбы, разжимные втулки и отведите штангу вверх. Отсоедините электропровода отдатчика блокировки межосевого дифференциала и вытяните их из скобы крепления проводов. Отверните накидную гайку гибкого шланга привода механизма блокировки межосевого дифференциала и отсоедините его. Отверните гайки шпилек крепления редуктора, снимите пружинные шайбы, угольник тройников развода воздуха к тормозным камерам промежуточного моста и кронштейны крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой.

Отверните гайки шпилек крепления правой полуоси промежуточного моста и снимите пружинные шайбы, вверните отжимные болты и отделите фланец полуоси от ступицы, снимите разжимные втулки и выверните болты, выньте полуось из картера моста и снимите прокладку полуоси. То же самое проделайте для левой полуоси.

Выверните пробку заливного отверстия редуктора промежуточного моста, вверните в это отверстие рым-болт с конической резьбой. Снимите секцию платформы кузова, находящуюся над редуктором. Подведите кран-балку, наденьте захват на рым-болт; поднимите редуктор и уложите его на тележку; снимите захват и отведите кран-балку в сторону. Выверните рым-болт и вверните пробку на место.

Для установки редуктора выверните пробку заливного отверстия редуктора промежуточного моста и вверните рым-болт. Подведите кран-балку и наденьте захват на рым-болт, поднимите редуктор с тележки и опустите его на промежуточный мост до уровня разъема. Нанесите тонкий слой герметизатора на прокладку картера редуктора (в качестве герметизатора применяйте пасту марки УН-25) и наденьте прокладку на шпильки крепления редуктора. Совместите отверстия редуктора со шпильками картера промежуточного моста и установите редуктор; снимите захват кран-балки с рым-болта и отведите кран-балку в сторону. Наденьте на шпильки крепления редуктора пружинные шайбы, кронштейн крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой, угольник развода воздуха к тормозным камерам промежуточного моста; наверните гайки и заверните их. Поднимите карданный вал заднего моста и присоедините его к фланцу заднего вала промежуточного моста, совместив болты; наденьте на болты пружинные шайбы, наверните гайки и затяните их. Поднимите карданный вал промежуточного моста и присоедините его к фланцу межосевого дифференциала, совместив отверстия во фланцах; вставьте в отверстия болты; наденьте на болты пружинные шайбы, наверните гайки и затяните их. Совместите отверстия кронштейна верхней передней реактивной штанги со шпильками и наденьте кронштейн; наденьте разжимные втулки на шпильки, пружинные шайбы, наверните гайки и затяните их (момент затяжки 177...216 Н-м (18...22 кгс. м). Подсоедините электропровода к датчику блокировки межосевого дифференциала и закрепите их в скобе. Подсоедините гибкий шланг к механизму блокировки межосевого дифференциала, завернув накидную гайку. Нанесите тонкий слой герметизатора на прокладку правой полуоси и наденьте ее на шпильки крепления полуоси (в качестве герметизатора применяйте пасту УН-25). Вставьте правую полуось в картер промежуточного моста; совместите шлицевой конец полуоси со шлицами полуосевой шестерни в дифференциале и вставьте его в шестерню, надев фланец полуоси на шпильки ступицы; поставьте на шпильки крепления полуоси разжимные втулки и пружинные шайбы; наверните гайки и затяните их (момент затяжки 118...137 Н. м(12...14 кгс. м).

То же самое повторите для левой полуоси.

Выверните рым-болт из заливного отверстия картера редуктора и залейте в картер масло. Вверните в заливное отверстие пробку. Выверните пробку из заливного отверстия картера межосевого дифференциала. Залейте масло в картер дифференциала. Вверните пробку.

Поставьте секцию платформы кузова. Проверьте работу главной передачи промежуточного моста пробегом. Допускается небольшой шум шестерен без воя и металлических стуков. Течь масла не допускается.

ЗАМЕНА РЕДУКТОРА ЗАДНЕГО МОСТА

Для снятия редуктора выверните магнитную пробку сливного отверстия картера заднего моста и слейте масло, после чего вверните пробку. Отверните гайки болтов крепления фланца карданного вала заднего моста к фланцу ведущей конической шестерни главной передачи, выньте болты из отверстий фланцез и отверните карданный вал в сторону. Отверните гайки кронштейна верхней задней реактивной штанги, снимите пружинные шайбы, разжимные втулки и отведите штангу вверх. Отверните гайки шпилек крепления редуктора, снимите пружинные шайбы, угольник тройников развода воздуха к тормозным камерам заднего моста и кронштейна крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой.

Отверните гайки шпилек крепления правой полуоси заднего моста и снимите пружинные шайбы, вверните отжимные болты и отделите фланец полуоси от ступицы, снимите разжимные втулки и выверните отжимные болты, выньте полуось из картера моста и снимите прокладку полуоси. То же самое проделайте для левой полуоси.

Выверните пробку КГ 1/4" заливного отверстия заднего моста и вверните рым-болт на ее место. Снимите секцию платформы кузова, находящуюся над редуктором. Подведите кран-балку, наденьте захват на рым-болт, поднимите редуктор и уложите на тележку, снимите захват и отведите кран-балку в сторону. Выверните рым-болт и установите пробку на место.

Для установки редуктора выверните пробку и вверните на ее место рым-болт. Подведите кран-балку и наденьте захват на рым-болт, поднимите редуктор с гележки и опустите его на задний мост до уровня разъема. Нанесите тонкий слой герметизатора (паста марки УН-25) на прокладку картера редуктора и наденьте прокладку на шпильки крепления редуктора. Совместите отверстия редуктора со шпильками заднего моста и установите редуктор, снимите захват кран-балки с рым-болта и отведите ее в сторону. Наденьте на шпильки крепления редуктора пружинные шайбы, кронштейн крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой, угольник развода воздуха к тормозным камерам заднего моста, наверните гайки и затяните их. Поднимите карданный вал заднего моста и присоедините его к фланцу ведущей конической шестерни главной передачи, совместив отверстия во фланцах; вставьте в отверстия болты; наденьте на них пружинные шайбы, наверните гайки и затяните их. Совместите отверстия кронштейна задней верхней реактивной штанги со шпильками и установите кронштейн; наденьте разжимные втулки на шпильки, пружинные шайбы; наверните гайки и затяните их.

Нанесите тонкий слой герметизатора на прокладку правой полуоси и наденьте ее на шпильки крепления полуоси. Вставьте правую полуось в картер заднего моста; совместите шлицевой конец полуосевой шестерни с дифференциалом и вставьте его в шестерню, надев фланец полуоси на шпильки ступицы, поставьте на шпильки крепления полуоси разжимные втулки и пружинные шайбы, наверните гайки и затяните их, обеспечив момент затяжки 118...137 Н. м (12...14 кгс. м). Повторите то же самое для левой полуоси.

Выверните рым-болт из заливного отверстия картера редуктора и залейте в картер масло, вверните пробку. Поставьте секцию настила платформы кузова.

Проверьте работу главной передачи заднего моста пробегом. Допускается небольшой равномерный шум шестерен без металлического стука. Течь масла не допускается.

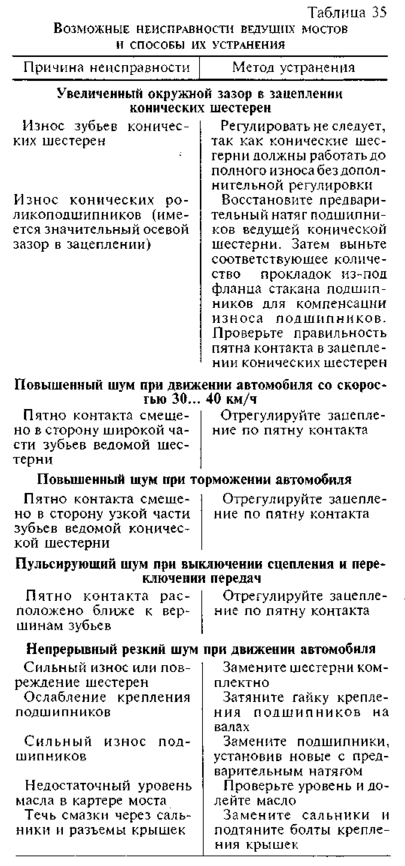

Чтобы облегчить поиски в определении неисправности, проделайте ряд испытаний:

1. При движении автомобиля по шоссе со скоростью около 20 км/ч определите наличие шума. Затем постепенно увеличивайте скорость до 80 км/ч, прислушиваясь и замечая скорость, при которой шумы появляются и исчезают. Без притормаживания педалью подачи топлива погасите частоту вращения коленчатого вала и во время замедления следите за изменением шума, а также за промежутками, при которых шум ощущается сильней. Обычно шум возникает при одних и тех же скоростях, как при ускорении, так и при замедлении.

Разгоните автомобиль до скорости около 80 км/ч, поставьте рычаг переключения передач в нейтральное положение, выключите двигатель и дайте автомобилю свободно катиться до остановки, следите при этом за характером шума на различных скоростях замедления. Шум, замеченный во время этого испытания и соответствующий замеченному во время испытания 1, не исходит от редукторов, поскольку эти узлы без нагрузки не могут быть причиной шума, за исключением шума, вызванного подшипниками. Напротив, шум, отмеченный при испытании 1 и не повторяющийся при испытании 2, может исходить от редукторов или подшипников. Определяют источник этих шумов последующим испытанием.

При неподвижном и заторможенном автомобиле включите двигатель и, увеличивая постепенно обороты двигателя, сравните замеченные шумы с шумами двух предыдущих испытаний. Замеченные при этом испытании шумы, которые соответствуют шумам испытания 1, не относятся к редукторам.

Возможно, они вызваны другими сборочными единицами, например воздухоочистителем, глушителем, двигателем, компрессором, насосом гидроусилителя руля, коробкой передач.

4. Шумы, обнаруженные при испытании 1 и не повторяющиеся при последующих, исходят от редуктора.

Для подтверждения правильности определения источника шума поднимите колеса заднего и промежуточного мостов, пустите двигатель и включите пятую передачу. При этом можно убедиться, что шумы, вызываемые редукторами, действительно исходят от них, а не от других сборочных единиц.
