при обработке всех поверхностей детали за базовые принимают поверхности с меньшим припуском;

необходимо отдавать предпочтение наиболее ровным и гладким поверхностям, без поверхностных дефектов.

Обработанные поверхности, которые служат базами для последующих операций, называют чистовыми базами.

Установочная база может быть основной и вспомогательной. Основной установочной базой называется поверхность детали, которая служит для установки детали при обработке и сопрягается с другой деталью, совместно работающей в собранном узле, или оказывает влияние на работу данной детали в узле. Например, отверстие в зубчатом колесе является основной базой, так как поверхность сопрягается с валом, на который насаживается колесо.

Вспомогательной установочной базой называется поверхность детали, которая служит только для ее установки при обработке, не сопрягается с другой деталью, совместно работающей в собранном узле. Например, центровые отверстия валов, используемые только при обработке.

Наибольшая точность обработки деталей достигается при выполнении принципа постоянства базы и совмещения базы.

Принцип постоянства базы состоит в том, что для выполнения всех операций обработки детали используют одну и ту же базу.

Принцип совмещения базы заключается в том, что сборочная база является одновременно установочной и измерительной. Измерительной базой называют поверхность, от которой производится непосредственный отсчет размеров при измерении.

Сборочной базой называют поверхность (или совокупность поверхностей, линий, точек), которая определяет положение данной детали относительно других в собранном узле.

Конструкторской базой называют совокупность поверхностей, линий, точек, от которых задаются размеры при разработке конструкции.

Переход от одной базы к другой увеличивает общую погрешность обработки. Поэтому при выборе установочной базы следует стремиться к тому, чтобы выбранные один раз базовые поверхности были использованы и при последующих операциях обработки.

В некоторых операциях технологических процессов обработки деталей доминирующей производственной погрешностью является погрешность базирования. Погрешностью базирования называется погрешность, возникающая при несовпадении установочной базы с измерительной.

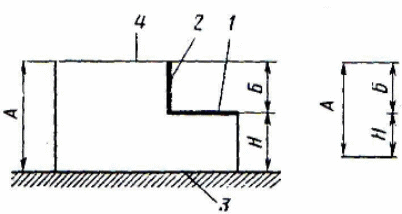

При совмещении установочной и измерительной баз погрешность базирования равна нулю (Δδ = 0). Погрешность базирования отсутствует также при обработке на станках, не настроенных на размер (т. e. при обработке методом пробных проходов), так как положение режущей кромки резца относительно установочной базы рабочий регулирует путем пробных проходов и промеров от измерительной базы для каждой отдельной обрабатываемой поверхности. На рис.4.3. представлена схема установки детали плоской поверхностью на плоскость станка (установка на плоскость).

Рис. 4.3.

Здесь обрабатываемыми являются поверхности I, 2; установочной базой - поверхность З; измерительной базой - поверхность 4; размер Б - исполняемый размер; Н - настроечный размер; А - справочный, с этим размером деталь поступает на данную операцию обработки. В данном примере установочная база не совпадает с измерительной, а следовательно, будет иметь место погрешность базирования. В зависимости от припуска и точности размера Б эта операция может выполняться на фрезерном или плоскошлифовальном станке. В принятой схеме размер Б получается автоматически, так как настройку режущего инструмента производят на размер Н, следовательно, в размерной цепи, представленной на рис.4.3, размер Б является замыкающим звеном и ожидаемая погрешность его определяется уравнением

, (4.8)

где ΔА - погрешность базирования; ΔН - погрешность настройки; ΔБ - ожидаемая погрешность обработки размера Б.

В данной схеме обработки ΔА является доминирующей погрешностью. Обработка без брака по размеру Б, определяется неравенствами , где допуск на размер Б, установленный по рабочим чертежам детали.

Указанные условия работы без брака могут быть представлены в виде

, (4.9)

где - допуск на размер А по чертежу детали; - допуск на размер Н по технологическому процессу.

Пример. Дано: А = 30-0,28 мм, Б = 6+0,16 мм, δН = 0,045 мм.

Определить погрешность обработки и проверить соблюдения условия работы без брака.

Решение. Находим номинальное значение настроечного размера Н = А - Б = 30 - 6 =24 мм.

Погрешность обработки согласно выражению (4.9):

∆Б = 0.28 + 0,045 = 0,325 мм.

Следовательно, . Условие работы без брака не удовлетворяется, в таком случае его можно обеспечить двумя путями. Первый - уменьшить допуск на размер A, то есть выполнять его на предыдущей операции не по 12 квалитету точности, а по 10 квалитету, тогда А = 30 - 0,084, и погрешность обработки ∆Б = 0,084 + 0,045 = 0,129 мм. В этом случае - условие работы без брака удовлетворено. Но в этом случае увеличение точности обработки приводит к повышению технологической стоимости детали. Второй путь - совместить измерительную базу с установочной 3 (рис.4.4) за счет применения дополнительного приспособления определенной конструкции.

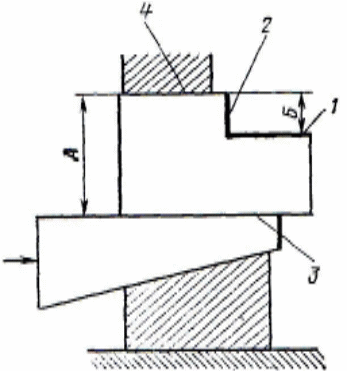

При обработке поверхностей I, 2 при таком приспособлении погрешность базирования отсутствует, так как установочная база совмещена с измерительной. В этом случае настройку станка производят непосредственно по исполняемому размеру Б.

Рис. 4.4.

Выбор рабочего инструмента. Выбор рабочего (режущего) инструмента рассмотрен на примере обработки на металлорежущих станках. При выборе инструмента учитывают: материал детали и его физическое состояние, способы обработки материалов – точение, фрезерование, сверление, шлифование, технологические режимы резания. Материалами режущих инструментов могут быть: углеродистая инструментальная сталь, быстрорежущая сталь, легированная инструментальная сталь, твердые сплавы, алмазный режущий инструмент, шлифовальные круги.

Различают нормализованный и специальный режущий инструмент. Нормализованный режущий инструмент применяют тогда, когда обработку производят инструментом, конструкция и размеры которого утверждены ГОСТом и ОСТом или имеются в нормалях промышленности. При разработке технологических процессов изготовления деталей следует использовать нормализованный инструмент как наиболее дешевый и простой. Специальный режущий инструмент применяют в тех случаях, когда обработка нормализованным инструментом невозможна или малопроизводительна.

Выбор измерительного инструмента и контрольных приспособлений. Под средствами измерения понимают устройства, при помощи которых сравнивают измеряемую величину с единицей измерения. Основные требования, предъявляемые к средствам измерения - это точность, производительность и стоимость. Выбор средств измерения зависит от сложности формы контролируемой детали, от характера измеряемых параметров и типа производства. Средства и методы контроля регламентируются основными стандартами и техническими условиями на изготовление изделий. В этих документах оговариваются: перечень параметров, подлежащих контролю, порядок проведения контроля; виды и типы испытательного оборудования и контрольно-измерительных средств с указанием требуемой точности, форма записи и способы обработки результатов контроля.

Средства контроля могут быть объединены в следующие группы:

измерительные инструменты и приборы для контроля шероховатости поверхности (штангенциркули, микрометры, предельные калибры, толщиномеры, профилографы);

приборы и устройства для контроля физических параметров материалов и изделий из них – электрических, магнитных, качества защитных покрытий, наличие скрытых дефектов.

Рост производительности труда и высокая точность изготовления создают условия, при которых субъективный контроль, основанный на личном опыте, становится тормозом развития производства. Поэтому необходима механизация и автоматизация средств контроля.

В настоящее время существуют две основные формы контроля деталей: пассивная и активная.

Пассивную форму применяют для контроля готовых деталей, она оторвана от операций обработки деталей и поэтому не может быть использована непосредственно для воздействия на производственный процесс. Одна из форм пассивного контроля - статистический контроль. При пассивном методе применяют универсальные измерительные инструменты.

Активный контроль заключается в непрерывном измерении параметров деталей в процессе обработки с помощью какого-либо показывающего прибора. В этом случае следят за показаниями прибора и выключают технологическое оборудование по достижении заданного определенного размера.

Активные методы контроля позволяют следить за динамикой изменения качества изделий, а следовательно, своевременно корректировать технологический процесс. Примером активного контроля является применение контрольных точностных диаграмм (см. гл.3), которые позволяют осуществлять статистическое регулирование качества в процессе изготовления изделий. Высокая степень активного контроля достигается при автоматической форме контроля, который сочетает контроль с воздействием на рабочий процесс с помощью автоматических систем управления.

Оформление технологической документации. Разработанный технологический процесс оформляют в технологических документах, виды которых установлены государственными стандартами единой системы технологической документации – ЕСТД, входящими как составная часть в комплекс стандартов ЕСПП. Назначение стандартов ЕСТД – установление во всех организациях единых правил выполнения документов, что дает возможность обмена технологическими документами между организациями без их переоформления и использования средств вычислительной техники при технологическом проектировании. Согласно ГОСТам ЕСТД предусмотрено использование следующих основных технологических документов: маршрутных карт, операционных карт, карт эскизов и схем, технологических инструкций, ведомостей оснастки, материальных ведомостей, спецификаций технологических документов.

Маршрутная карта - документ, содержащий описание технологического процесса изготовления и контроля изделия по всем операциям в технологической последовательности с указанием соответствующих данных по оборудованию, оснастке, материалам, трудовым затратам и другим параметрам. Маршрутные карты оформляются при любом типе производства.

Операционная карта - документ, содержащий описание операции по технологическому процессу изготовления изделия с расчленением операции по переходам, установам и указаниям технологических режимов работы оборудования, расчётные нормы времени на выполнение операций. Операционная карта оформляется при серийном и массовом типах производства.

В зависимости от характера производства и выполнения работ операционные карты выпускают на процессы изготовления отливок, раскроя заготовок, ковки и штамповки, механической обработки, термообработки, декоративно-защитных покрытий, изготовления деталей из пластмасс, металлокерамики, технического контроля и т.д.

Карта эскизов и схем - документ, содержащий графическую иллюстрацию хода выполнения работ по всем операциям, начиная от заготовки и кончая готовой деталью.

Эскиз выполняется с соблюдением всех требований ЕСКД, но в произвольном масштабе. На операционных эскизах представляют только те размеры, которые получаются в данной операции. Поверхности детали, выбранные как установочные базы на данной операции, обозначают условными значками.

Технологическая инструкция - документ, содержащий описание специфических приемов работы или описание методики контроля, правил пользования оборудованием и приборами, а также описание физико-химических явлений, происходящих при отдельных операциях технологического процесса.
