Рис.13. Конструкція сталевого пластинчастого одноходового калорифера (марка КФС): 1 - підвідний штуцер; 2 - металева розподільна коробка; 3 - пластини-ребра; 4 - трубки для теплоносія; 5 - відвідний штуцер; 6 - металева збірна коробка
Багатоходові калорифери відрізняються від одноходових наявністю в розподільних коробках поперечних перетинок, які створюють послідовність руху теплоносія по трубках. Швидкість руху теплоносія при однаковій витраті з одноходовими збільшується; у зв'язку з чим інтенсивність теплопередачі виростає. Конструктивно багатоходовий пластинчастий стальний калорифер подано на рисунку 6.36. Зовнішньо багатоходові калорифери відрізняються від одноходових тим, що підвідний і відвідний патрубки-штуцери для теплоносія розташовані з однієї торцевої сторони. На рис.14 зображено схематично моделі калориферів залежно від кількості трубок для теплоносія по ходу руху повітря, а також від їх розташування - коридорного (рис.14, а, б) та шахового (рис.14, в, г). За кількістю рядів трубок калорифери поділяються на дві моделі: середня (С) з трьома рядками труб (рис.14, б, з) і велику (В) - з чотирма рядами (рис.14, а, в).
Рис.15. Конструкція сталевого пластинчастого одноходового калорифера (марка КВСБ-П):1 - приєднувальний штуцер; 2 - трубки для проходження теплоносія; 3 - металева розподільна коробка з трубною решіткою; 4 - кришка розподільної коробки; 5 - гофровані стальні пластини, які насаджені на трубки; 6 - боковий щиток.
Рис.14. Моделі калориферів (схематично): а - велика з коридорним розташуванням трубок; б - середня з коридорним розташуванням трубок; в - велика з шаховим розташуванням трубок; з - середня з шаховим розташуванням трубок.
Ребристі калорифери мають ребра на трубках, що збільшує площу теплопередачі, тому в основному використовують ребристі калорифери. Приєднання ребер до поверхні трубок виконується різними способами: шляхом насаджування на всі трубки суцільних пластин з кроком 5 мм, або навиванням окремо на кожну трубку металевої стрічки з таким же кроком (рис.14). Трубки калориферів в поперечному перерізі бувають круглими та овальними, а пластини - круглими та прямокутними.
Крім сталевих калориферів, у яких трубки і пластини виконані зі сталі, застосовуються біметалеві калорифери. Теплообмінний елемент біметалевих калориферів виконано з двох трубок, насаджених одна на другу. Внутрішня трубка - зі сталі діаметром 16x1,2 мм, а зовнішня - алюмінієва з накатаними на неї ребрами з кроком ребер 2,8 мм. Ребро при основі має товщину 0,8 мм, на вершині - 0,3 мм, а профіль - трапецієподібний.
Паралельне по повітрю установлення калориферів використовується у тому випадку, коли необхідно нагріти значну кількість повітря на незначну різницю температур.
Послідовне по повітрю установлення калориферів використовується при необхідності нагрівання невеликої кількості повітря на значну різницю температур.
Під час компонування калориферів в установку необхідно застосовувати однотипні калорифери однієї моделі і номера.
Залежно від схеми компонування калориферів по повітрю і типу теплоносія виконують обв'язку калориферів трубопроводами по двох схемах - паралельній та послідовній. Схеми приєднання калориферів до трубопроводів теплоносія зображено на рисунку 18
Рис.16. Спірально-навивне розташування ребер на трубці калорифера
Калорифери всіх моделей можуть бути встановлені паралельно та послідовно щодо повітря, яке проходить через них. Схематично встановлення калориферів подано на рисунку 17.

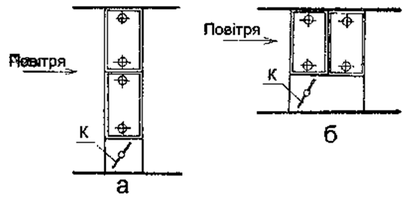

Рис.17. Встановлення калориферів по напрямку повітря (схематично): а - паралельно; б - послідовно; К - обвідний клапан

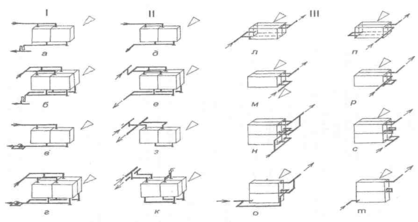

Рис.18. Схеми приєднання калориферів до трубопроводів: І-парових; II-водяниходноходових; III - водяних багатоходових; а та б - при р < 0,3 МПа; в та г-при р> 0,3 МПа; д, є, л, м, н, о - паралельне приєднання до трубопроводів; з, к, п, р, с та т - послідовне приєднання до трубопроводів
Використана література
-
Альтшуль А.Д., Киселев П.Г. Гидравлика и аэродинамика (Основы механики жидкости): Учебное пособие для вузов.2-е изд. доп. перераб. - М.: Стройиздат, 1975. - 1975. - 323 с.
-
Баркалов Б.В., Карнис Е.Е. Кондиционирование воздуха в промышленных, общественных и жилых зданиях. - М.: Стройиздат, 1982. - 269 с.
-
Богословский В.Н. Отопление и вентиляция. Учебник для вузов. ч.2. Вентиляция /Под ред.В.Н. Богословского. - М.: Стройиздат, 1976. - 440 с.
-
Богословский В.Н. и др. Отопление и вентиляция: Учеб. для вузов. - 2-е изд., перераб. и доп. - М.: Стройиздат, 1980. - 295 с.
-
Волков О.Д. Проектирование вентиляции промышленного здания: Учебное пособие. - X.: Вища шк. Изд-во при ХГУ, 1989. - 240 с.
-
Внутреннее оборудование горячего и холодного водоснабжения и центрального отопления из труб РЕ-Хс (VPE-c), LPE, PVC-C nPVC-U системы KAN-therm. Справочник проектировщика. Современные системы отопления и водоснабжения. - Варшава, Польша, фирма "KANs. c. "1997. - 81 с.
-
Внутренние санитарно-технические устройства. В 3 ч. Ч.1. Отопление; Под ред И.Г. Староверова и Ю.И. Шиллера. - 4-е изд., - М.: Стройиздат, 1990. - 247 с. (Справочник проектировщика).
-
Внутренние санитарно-технические устройства. В 3 ч.4.2 Водопровод и канализация; Под ред. И.Г. Староверова и Ю.И. Шиллера. - 4-е изд., - М.: Стройиздат, 1990. - 247с. (Справочник проектировщика).
-
Внутренние системы водоснабжения и водоотведения. Проектирование: Справочник; Под ред.А.М. Тугая. - Киев: Будівельник, 1982. - 256с
-
ГОСТ 12.1 006-76. Система стандартов безопасности труда. Воздух рабочей зоны. Общие санитарно-гигиенические требования. Введ.01.01.1977.
-
Гусев М.В., Ковалев Н.И., Попов В.П. и др. Теплотехника, отопление, вентиляция и кондиционирование воздуха: Учебник для вузов. - П.: Стройиздат, 1981. - 343 с.
-
Державні будівельні норми України: Будинки і споруди. Громадські будинки та споруди. Основні положення: ДБН В.2.2 - 9-99. - Вид. офіц. - К.: Держбуд України, 1999. - 94 с.
-
ДБН В 2.5-20-2001. Інженерне обладнання будинків і споруд. Газопостачання"
-
Жуковський С. С, Лабай В.Й. Системи енергопостачання і забезпечення мікроклімату будинків та споруд. Навч. посібник. - Львів: Астрономо-геодезичне товариство, 2000. - 259 с
-
Изменение №1 к СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование. Госкомитет строительства, архитектуры и жилищной политики Украины. - К.: Укрархбудінформ, 1998. - 19 с
-
Инженерное оборудование зданий и сооружений: Учебное пособие, Под ред. Н.В. Пащенко. - ML: Высш. школа, 1981. - 344 с.
-
Инструкция по проектированию и монтажу сантехнических систем использованием многослойных труб (РЕ-АІ-РЕ) системы "КИСЛИ Инструкция 1. - Варшава, Польша, 1999. - 76 с.
-
Каталог водопровідних систем із ХПВХ та ПВХ. Водопровідні системи "NIBCO". - Лодзь, Польша, видавництво "NIBCO Sp. zo. o. ", 1999. - 24 с.
-
Кедров B. C., Ловцов Е.Н. Санитарно-техническое оборудование зданий: Учеб. для вузов. - М.: Стройиздат, 1989. - 495с.
-
Кравченко B. C. Водопостачання і каналізація: Підручник. - Рівне: Вид-во РДТУ, 2002. - 285 с
-
Кравченко B. C., Саблій Л.А. Гаряче водопостачання будівель: Навч. посібник, - 2-е вид. - Рівне, РДТУ, 2000. - 152 с
-
Кязимов К.Г., Гусев В.Е. Основи газового хазяйства: Учебник. - 3-е изд. - М.: Высшая школа, 2000 - 462с.
-
Лукиных А.А., Лукиных Н.А. Таблицы для гидравлического расчёта канализационных сетей и дюкеров по формуле акад. Н.Н. Павловского. М., Стройиздат, 1974. - 156с.
-
НАПБ Б.07.005-86. Визначення категорій приміщень з вибухопожежної і пожежної безпеки, ОНТП 24-86. - К.: ВИДІ ПО, 1986. - 25 с
-
Обогревание полов с использованием многослойных труб (РЕ-АІ-РЕ) системы "КИСАН". Руководство по проектированию, сборке и монтажу. Инструкция 2. - Варшава, Польша, 1999. - 52 с.
-
Орлов В.О., Кравченко B. C. Сільськогосподарське водопостачання: Курсове і дипломне проектування: Навч. посібник. - Рівне, РДТУ, 1999. - 240 с
-
Пальгунов П.П., Исаев В.Н. Санитарно-технические устройства и газоснабжение зданий. Учебник для техникумов. - М.: Стройиздат, 1991. - 416с.
-
Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест. Дополнение № 2 к списку ПДК № 3086-84 от 27.08.84 года. Минздрав СССР. - М.: Сан СЕУ, 1987. - 53 с.
-
Проектирование промышленной вентиляции: Справочник /Б.М. Торговников, В.Е. Табачник, Е.М. Ефанов - К.: Будівельник, 1983. - 256 с.
-
Рекомендации по применению стальных панельных радиаторов "RADIK KLASIK" и "RADIK VENTIL КОМРАКТ". Госпредприятие НИИ сантехники ТОО "Витатер", М.: 1998. - 61 с.
-
Русланов Г.В., Розкин М.Я., Ямпольский Э.Л. Отопление и вентиляция жилых и гражданских зданий: Проектирование: Справочник. - К.: Будівельник, 1983. - 272 с.
-
Санитарно-техническое оборудование зданий. Примеры расчёта: Учеб. пособие (Ю.С. Сергеев и др.). - К: Выща шк., 1991. - 206с.
-
Сергейчук О.В. Архітектурно-будівельна фізика. Теплотехніка огороджуючих конструкцій будинків. Навч. посібник. - К.: Такі справи, 1999. - 156 с.
