Текст из файла (страница 2)

Она заключается в том, что отверстия получаются в результате воздействия серии коротких импульсов (0,1–0,2 мс), период следования которых значительно больше времени остывания материала. Положительный эффект при многоимпульсной обработке достигается за счет:

– повышении динамической прочности материала при укорочении времени термоудара;

– более равномерным по отношению к непрерывной обработке распределением остаточных напряжений по толщине материала.

При многоимпульсной обработке глубина отверстий достигает 1–5 мм и может быть в 25 раз больше диаметра.

Электронно-лучевая обработка

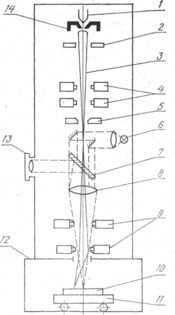

Электронно-лучевая обработка основана на использовании энергии потока направленных электронов для формирования поверхностей деталей путем нагрева, плавления и испарения материала в зоне обработки. Для обработки материалов электронным лучом используются специальные установки, в которых формируются мощные направленные пучки электронов. Принципиальная схема такой установки приведена на рис.8.3. Основными ее элементами являются катодный узел и системы фокусировки и перемещения луча (детали). Электронная пушка состоит из подогревного катода 1, фокусирующего электрода 14 и ускоряющего анода 2. Пучок электронов 3, испускаемых поверхностью нагретого катода 1, собирается в узкий луч фокусирующим электродом 14 и ускоряется разностью потенциалов между анодом 2 и катодом 1. Для сужения электронного пучка до необходимых размеров используются электростатические и электромагнитные линзы 4 и диафрагма 5. Пройдя через них, луч попадает на обрабатываемую деталь 10, укрепленную на рабочем столе 11. Обработка выполняется в камере 12, в которой создается глубокий вакуум (133∙10-6 Па). Наблюдение за процессом обработки проводится с помощью оптической системы 8, окуляра 13, полупрозрачного зеркала 7 и подсветки 6.

В настоящее время существуют две основные системы управления лучом. В первой системе луч движется по поверхности обрабатываемой детали, и линия обработки совпадает с траекторией движения луча. Движение луча задается либо ЭВМ, которая управляет отклоняющей системой 9, либо светокопировальным устройством, которое состоит из фотошаблона, осветительной системы и фотоэлектронного усилителя (ФЭУ). Свет, проходя через фотошаблон, попадает на ФЭУ, усиливается в нем и в качестве управляющего сигнала поступает на отклоняющую систему. В некоторых случаях по заданной программе может двигаться рабочий стол. Во второй системе луч последовательно проходит всю поверхность детали по строчкам, а специальное устройство отпирает электронную пушку лишь в местах обработки.

Рис.8. Принципиальная схема установки формирования направленных пучков электронов.

При воздействии электронного луча на материал электроны проникают на некоторую глубину δ. Ее величина зависит от ускоряющего напряжения U и плотности материала ρ:

U2/ρ(3)

При проникновении электронов в материал их энергия передается электронам и ядрам атомов. Большая часть кинетической энергии электронов переходит в тепловую энергию, оставшаяся часть превращается в электромагнитное излучение фотонов, рентгеновское, излучение и эмиссию вторичных электронов.

Технологические характеристики электронно-лучевой обработки (производительность, точность, шероховатость поверхности и т.п.) во многом определяются возможностями оборудования (табл.1), энергетическими параметрами электронного пучка, свойствами обрабатываемого материала.

Таблица 1.

Установки	U, кВ	q, Вт/см2	Диаметр луча, мм	Ток луча, мА	Выходная мощность, кВт
Низковольтная (сварка)	15 - 30	103 - 106	0,05 – 1,0	30 - 1000	15
Средневольтные	50 - 70	106 – 107	0,025 – 0,0125	10 - 500	1
Высоковольтные (размерная обработка)	100 - 200	107 – 109	0,00025	0,5 - 50	3

Электронно-лучевая обработка применяется при размерной микрообработке и сварке, Остросфокусированным пучком электронов можно получить минимальный диаметр отверстия 0,5 мкм, а максимальный с одного прохода – 0,2 мм. Производительность процесса при разрезании, заготовок достигает 1 мм3/мин, точность обработки – 2 – 3 мкм, шероховатость поверхности соответствует 11-му классу. Размерная обработка используется при резке и прошивании полупроводниковых материалов, изготовлении элементов пленочных и полупроводниковых интегральных схем, обработке ферритовых элементов памяти ЭВМ и т.д.

Достоинствами электронно-лучевой сварки являются: высокая чистота сварного шва, возможность получать сварные швы шириной 1 мм и менее, локальность температурного воздействия, глубокий провар, возможность сварки диэлектрических материалов. При сварке не токопроводящих материалов, например, стекла, керамики, на образец накладывают две металлические обоймы из вольфрама или молибдена, которые служат дополнительным анодом.

Электронно-лучевая сварка применяется при монтаже микросхем на печатные платы, при внутрисхемном и внутримодульном монтаже.

К недостаткам электронно-лучевой обработки следует отнести сложность технологических установок, высокую их стоимость и необходимость проведения работ в условиях глубокого вакуума.

Кроме того, неизбежное появление жесткого рентгеновского излучения требует специальных средств защиты и соблюдения строгих мер предосторожности.

ЛИТЕРАТУРА

• Технология производства ЭВМ / А.П. Достанко, М.И. Пикуль, А.А. Хмыль: Учеб. – Мн. Выш. Школа, 2004 – 347с.

• Технология деталей радиоэлектронной аппаратуры. Учеб. пособие для ВУЗов / С.Е. Ушакова, В.С. Сергеев, А.В. Ключников, В.П. Привалов; Под ред. С.Е. Ушаковой. – М.: Радио и связь, 2002. – 256с.

• Тявловский М.Д., Хмыль А.А., Станишевский В.К. Технология деталей и пе-риферийных устройств ЭВА: Учеб. пособие для ВУЗов. Мн.: Выш. школа, 2001. – 256с.

• Технология конструкционных материалов: Учебник для машиностроительных специальностей ВУЗов / А.М. Дольский, И.А. Арутюнова, Т.М. Барсукова и др.; Под ред.А.М. Дольского. – М.: Машиностроение, 2005. – 448с.

• Зайцев И.В. Технология электроаппаратостроения: Учеб. пособие для ВУЗов. – М.: Высш. Школа, 2002. – 215с.

• Основы технологии важнейших отраслей промышленности: В 2 ч. Ч.1: Учеб. пособие для вузов / И.В. Ченцов, И.А.
