122975 (717066), страница 2
Текст из файла (страница 2)

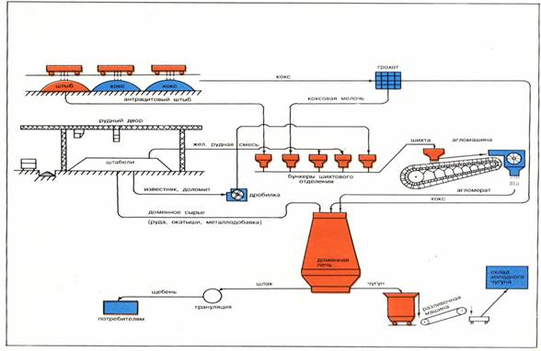

Наибольшее количество пыли выделяется в подбункерном помещении, где происходит выгрузка сырых материалов в вагон-весы. Концентрация пыли в воздухе подбункерных помещений достигает 500 мг/м куб., в связи с чем на многих заводах кабину машиниста вагон-весов приходится герметизировать. В подбункерных помещениях, оборудованных конвейерами, аспирационной системой отсасывается около 2.5 кг пыли на каждую тонну чугуна. После очистки в атмосферу выбрасывается в среднем около 90 г пыли на 1 т чугуна. На литейном дворе пыль и газы выделяются в основном от леток чугуна и шлака, желобов участков слива и ковшей. Удельные выходы вредных веществ на 1 т чугуна составляют: 400-700 г пыли, 0.7-1.15 кг СО, 120-170 г SO2. Максимальное количество пыли и газов выбрасывается во время выпуска чугуна и шлака. Пыль и газы удаляются частично через фонари литейного двора (около 160 г пыли на 1 т чугуна), частично с помощью аспирационных систем с очисткой пыли перед выбросом в атмосферу преимущественно в групповых циклонах.
Средняя концентрация пыли в период выпуска составляет 150-1500 мг/м куб.; максимальная концентрация наблюдается над главным желобом и ковшом для чугуна.
Средняя концентрацияя СО составляет, мг/м куб.: у чугунной летки - 22...1250; у шлаковой летки - 11...680; на уровне фурм - 15...884; у кольцевого воздухопровода - 11...5000.
Содержание СО на рабочих местах в период выпуска чугуна составляет 125-250 мг/м куб. Наибольшая концентрация наблюдается в момент выпуска чугуна и шлака у леток и поворотных желобов.
При выпуске горячего шлака из домны сера реагирует с кислородом воздуха с образованием SO2. Этот газ выделяется от шлаковых леток, желобов и шлаководов; средняя концентрация SО2 на этих участках в период выпуска шлака достигает 30мг/м куб.
Валовые выбросы пыли, оксида углерода (2) и оксида серы (4) на литейных дворах типовых доменных печей различного объема приведены в таблице 2.
Выпущенные из печи продукты плавки направляются на дальней шую переработку: чугун - на разливку в чушки на разливочной машине, шлак - на грануляцию, доменный газ - на очистку.
При разливке чугуна в помещении разливочных машин выделяется пыль и СО. Аспирация и очистка обычно не предусмотрены. Через аэрационные фонари выделяется в среднем 40 г пыли и 60 г СО на 1 т разлитого чугуна.
В последнее время все газовые выбросы литейного двора крупных печей стремятся объединять и направлять их на очистку в электрофильтры. Общее количество отсасываемого газа у крупных печей достигает 1 млн м куб./ч. Чтобы уменьшить его, все системы отсоса газа от источников пылегазовыделенийснабжают дроссельными клапанами, позволяющими по мере надобности дистационно включать необходимое в данный момент укрытие (зонт).
Пыль колошниковая и от установок аспирации. Колошниковая пыль - давно известный металлургам материал и как вторичное сырье применяется с появлением процессов окускования, брикетирования, агломерации, производства окатышей и гранул.
Ценность этого материала обусловлена близостью его химического состава составу доменной шихты, но по причине высокого содержания углерода и дисперсности он плохо окомковывается, что до поры до времени сдерживало его применение при производстве агломерата. В настоящее время металлургами в той или иной степени решены проблемы использования колошниковой пыли в составе аглошихты, хотя некоторые специалисты считают, что по указанным выше причинам значительная часть пыли не попадает в состав аглоспека, уносится с аглогазами и опять переходит в шлам.
В настоящее время в составе аглошихты доля вторичных продуктов - шлама и колошниковой пыли установок аспирации - составляет 80 – 100 кг/т агломерата.
Простой расчет, а также практика ТЧМ (попытки использования шламов до 150 кг/т агломерата) показывают, что дальнейшее увеличение количества побочных продуктов в аглошихте без надлежащей технологической подготовки приводит к резкому снижению его производства, а также уменьшению прочности агломерата и, как следствие, увеличению в нем количества мелочи и повышенному пылевыделению на перегрузках.
Производство и использование металлургических брикетов. Производство чугуна технологически сопровождается образованием значительного количества различных отходов, около 80% которых составляют шлаки и остальное - шламы, пыли и прочие отходы. Как правило, выход аглодоменного шлама и колошниковой пыли составляет 20-50 кг/т продукции.
Разработанная и внедренная на ТЧМ технология использования аглодоменного шлама и колошниковой пыли при производстве агломерата не позволяет утилизировать указанные отходы в полном объеме.
Причина – ограничения, связанные с ухудшением технологических свойств агломерата при расходе шлама и пыли свыше 100 кг/т агломерата.
Необходимость утилизации ранее накопленных в отстойниках запасов шлама, а также его текущих объемов требовала поиска новых решений вовлечения вторичных железосодержащих ресурсов в состав доменной шихты.
Глава 3. ВЫДЕЛЕНИЕ ГЕРМАНИЯ ИЗ КОЛОШНИКОВОЙ ПЫЛИ ЦИНКОВЫХ ПЛАВИЛЬНЫХ ПЕЧЕЙ
Наиболее целесообразным является выделение германия при переработке германийсодсржащего осадка, получаемого при высаживании цинковой пылью и отделяемого от кадмийсодержащего раствора. Производство германия может рассматриваться в качестве побочного процесса получения кадмия, если получение кадмия является основным процессом.
Схема на рис.1 основана главным образом на данных статьи Томпсона и Мусгрейва, напечатанной в 1952 г. Принципиально процесс не изменен, только использованы некоторые дополнительные технические данные из современной практики. Процесс, в соответствии с рис. 64, начинается с улавливания германиево- и кадмийсодержащих дымов, образующихся в процессе обжига и плавления при переработке рудных концентратов на основе сульфида цинка,
Подсистема выделения германия формируется на стадии, когда после первичной обработки дымной пыли германийсодержащий осадок отделяется от кадмийсодержащего раствора. Частичное осаждение соединений из раствора достигается путем добавления к нему цинковой пыли в количестве достаточном для высаживания меди и германия без выделения соединений кадмия.
Другие примеси, например мышьяк, также осаждаются вместе с медью, и германием. С этого момента дальнейшая обработка осадка с содержанием германия 1 % всегда протекает одинаково независимо от его происхождения — из отходов или колошниковой пыли производства цинка или из золы, получаемой при сгоранииугля. Шлам, содержащий германий, снова растворяется в серной кислоте н концентрация германия увеличивается при повторном осаждении. Полученный концентрат германия высушивается, прокаливается и растворяется в концентрированной соляной кислоте.
Полученный концентрат германия высушивается, прокаливается и растворяется в концентрированной соляной кислоте.
Получающиеся при этом тетрахлорид германия и треххлористый мышьяк отгоняются от раствора и направляются на дальнейшую очистку. Очистка проводится путем многократной перегонки четыреххлористого германия, гидролиза водой,
Подсистема выделения германия в виде побочного продукта: 1— руда (сульфид цинка с содержанием германия 0,01—0,015%); 2 — обжиг и спекание рудного концентрата; 3 — SO, иа завод по производству серной кислоты; 4 — оксид цинка Для дальнейшего производства; 5 — дым; 6 — вода, серная кислота; 7 — сбор, выщелачивание и фильтрация кадмиево-германиевого раствора; 8 — сульфат свинца на плавление; 9 — отделение кадмиево-германиевого раствора; 10 — точка отделения; // — цинковая пыль; 12 — осаждение германия (вместе с медью, мышьяком и другими примесями в небольших количествах); 13 — фильтрация; 14 — раствор кадмия в дальнейшее производство; 15 — осадок (1 % Ge); 16 — серная кислота; 17 — повторное растворение; 18 — цинковая пыль; 19 — осаждение; 20 — бедный кадмием раствор в цикл получения кадмия; 21 — фильтрация; 22 — концентрат германия (10—15 %); 23 — высушивание и прокаливание; 24 — концентрированная соляная кислота; 25 — растворение; 26 — тетрахлорид германия; 27 — перегонка; 28 — отработанный раствор; 29 — неочищенный тетрахлорид германия (с примесями мышьяка и др. веществ); 30 — Фракционная перегонка; 31 — медь; 32 — нагрев с вертикальным холодильником; 33 — арсенид меди; 34 — перегонка; 35 — чистый тетрахлорид германия; 36 — вода; 37 — гидролиз GefOH)^ фильтрование, вакуумная сушка; 38 — чистый диоксид германия; 39 — водород; 40 — восстановление водородом в трубчатой печи; 41 — порошок германия; 42 — азот или аргон; 43 — плавление и отливка в формы (1000 °С); 44 — стержни из германия; 45 — повторная плавка и кристаллизация (зонная плавка); 46 — высокочистый германий для целей электроники ( <1 ррт примесей) и прокаливанием с образованием чистого диоксида германия. Металлический германий получают восстановлением диоксида германия водородом в трубчатых печах.
Полученный металлический германий в порошкообразном состоянии подвергается плавке и разливается в формы. Плавление проводится в атмосфере инертного газа _для предотвращения окисления. На этой стадии металл не обладает достаточной чистотой для использования в электронной промышленности. Дополнительная очистка проводится методом зонной плавки.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
