робочий тиск, МПа0,15

частота обертання, с^~125

Габаритні розміри, мм:

довжина10750

ширина2480

висота3450

Маса автоцементовоза (без вантажу), т11,77

Виготівник — Красногорський завод цементного машинобудівництва (143400, р. Красногорськ Московської обл.).

5. АВТОЦЕМЕНТОВОЗ ТЦ-2А (С-652А)

Автоцементовоз (мал. 13) призначений для транспортування безтарного цементу з цементних заводів і базових складів (цементних елеваторів) на приоб’єктні склади і розвантаження його в ці склади аеропневматичним способом. В автоцементовозі можна також перевозити алебастр, заповнювачі асфальтобетону інертний пил для шахт, фосфорну і вапняну муку і інші матеріали, близькі по фізичних властивостях до цементу.

Автоцементовоз складається з тягача КрАЗ-258 і цистерни полупричепа (мал. 14).

Тягач забезпечений сідельно-зчіпним пристроєм і висновками до пневмообладнання цистерни-напівпричепа. На тягачі встановлений компресор з приводом від двигуна тягача. Цистерна-напівпричіп несучої безрамної конструкції спирається передньою частиною на сідельний зчіпний пристрій тягача і задньої — на ходовий візок від напівпричепа ЧМЗАП-5523. Цистерна циліндрової форми з еліптичними днищами нахилена у бік розвантаження на 6°30´.

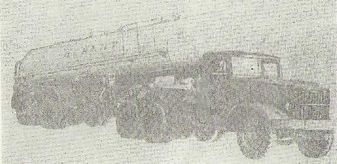

Мал. 13. Автоцементовоз ТЦ-2Л (С-652А)

У верхній частині цистерни є два завантажувальні люки, призначені також для внутрішнього огляду цистерни. Усередині цистерни (мал. 15) встановлено два аерожолоби, службовці для аерації і переміщення цементу до розвантажувального пристрою. Цей пристрій кріпиться із зовнішньої сторони цистерни в це нижній задній частині і складається з розвантажувального патрубка, патрубка з відведенням для додаткової подачі повітря і кульового наконечника для приєднання розвантажувального рукава з швидкодійними замками.

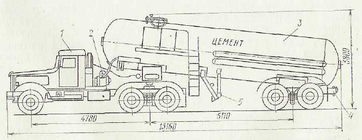

Мал. 14. Конструктивна схема автоцементовоза:

1 - сідельний тягач; 2 — компресор; 3 - - цистерна-напівпричіп; 4 — розвантажувальний пристрій; 5 — опорна стійка

Для стогону цементу на аерожолоби усередині цистерни уздовж всієї неї довжини приварені під кутом 50° до горизонту укоси, виконані з листової сталі і що спираються на ребра. Для вирівнювання тиску усередині цистерни і в підукісному просторі встановлена врівноважуюча труба.

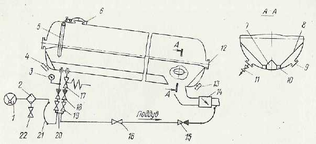

Мал. 15. Схема цистерни автоцементовоза:

1 — компресор; 2 - влагомаслоотделитель; 3 — манометр; 4 — штуцер; 5 — зрівняльна труба; 6 - - завантажувальний люк з сигнально-предохраннтельним пристроєм; 7 - - роздільник; 8 — укіс; 9 — бічний люк; 10 — аеролоток; 11 -кран скидання повітря; 12 — монтажний люк; 13 — штуцер; 14 — розвантажувальний пристрій; 15 — зворотний клапан піддува: 16 — вентиль піддува; 17 — запобіжний клапан; 18 — зворотний клапан; 19 — муфтовий кран; 20 - колектор; 21 — рукав подачі повітря в цистерну; 22 — зливний крип

Компресор:

типРК-6/1

продуктивність, м3/мин6

Робочий тиск в цистерні, МПа0,15

Діаметр завантажувального люка, мм400

Число завантажувальних люків2

Розвантажувальний рукав:

число2

діаметр, мм100

довжина, м4,2

Габаритні розміри, мм:

довжина13200

ширина.... 2630

висота3800

Маса, кг:

без вантажу7050

з вантажем17600

Виготівник -- слов'янський завод будівельнихмашин імені

XXV з'їзду КПРС {343205, р. Слов'янок Донецькоїобл.).

Повітря, необхідне для розвантаження цементу, подається від ротаційного компресора РК-6/1, встановленого на тягачі. Для очищення всмоктуваного повітря на компресорі встановлений фільтр, а для очищення повітря, що нагнітається -- вологомасловідділювач.

Ходова частина цистерни-напівпричепа запозичена від напівпричепа ЧМЗАП-5523. Гальма колодки, з пневмоприводом; управління гальмами від педалі з кабіни тягача, Стоянка трмоз ручна. Під час стоянки без тягача і цементу цистерна-напівпричіп спирається па дві опорні стійки, які підіймаються в транспортне положення лебідками; лебідки служать також для підняття в транспортне положення запасних коліс.

ТЕХНІЧНА ХАРАКТЕРИСТИКА

Вантажопідйомність, т22

Місткість цистерни, м321

Час розвантаження, мін45

Дальність подачі, м:

по горизонталі50

по вертикалі25

ВИКОРИСТАНА ЛІТЕРАТУРА

1. Борщевский А.А., Ильин А.С. Механическое оборудование для производства строительних материалов и изделий.— М., 1987. — 368 с.

2. Горбовец М.Н. Современные машины и оборудование для конвеерного производства изделий крупнопанельного домостроения. — М.: ЦНИИТЭстроймаш, 1987. — 44 с.

3. Горбовец М.Н. Состояние и перспективы развития оборудования для сборного железобетона. — М: ЦНИИТЭстроймаш, 1984. — 47 с.

А. Дуда ВТ. Цемент. — М.: Стройиздат, 1981. — 464 с.

1. Зубанов В.А., Чугунов Е.А., Юдин Н.А. Механическое оборудование стекольных и ситаловых заводов. — М.: Машиностроение, 1984. — 368 с.

2. Малкин А.Я., Чалых А.Е. Диффузия и вязкость полимеров. — М.: Химия, 1979. —302 с.

3. Носенко НЕ. Механизация и автоматизация производства арматурных работ. — М.:Стройиздат, 1982. — 312 с.

4. Печные агрегаты цементной промышленности / С.Г. Силенок, Ю.С. Гризак, В.Н. Лямин и др. — М.: Машиностроение, 1984. — 166 с.

5. Роговой ММ. Технология искусственных пористых заполнителей и керамики. — М.: Стройиздат, 1979. — 319 с.

1. Сивко В.Й. Механічне обладнання підприємств будівельних виробів. — К.: Вища шк., 1994.— 364 с.

2. Технология строительного и технического стекла и ситаллов / В.В. Полляк, П.Д. Саркисов, В.Ф. Солинов, М.А. Царицын. — М.: Стройиздат, 1983. — 432 с.

3. Туренко А.В. Расчет глиноперерабатывающего оборудования и прессов пластического формования для производства керамических строительных изделий. — М.: РИО МИСИ им. В.В. Куйбышева, 1985. — 86 с.
