122510 (716898), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Общеизвестная формула Стокса /3/ применима только в случае всплывания твердых, идеально смачиваемых металлом неметаллических включений. При этом металл должен быть неподвижен

Re = 2 · rв · ρМ · w/ηM ≤ 1, (3)

где Re – число Рейнольдса;

rв - радиус включений;

ρМ – плотность металла;

w – скорость всплывания включения;

ηM - вязкость металла.

По Стоксу, скорость всплывания глобулярных включений пропорциональна квадрату радиуса включений, число Рейнольдса нарастает пропорционально кубу их радиуса. Поэтому формула стокса применима лишь по отношению к включениям размерами < 100 мкм.

Для определения скорости всплывания мелких жидких включений применяют уравнение Рыбчинского – Адамара

(4)

где ηм – вязкость металла

ηв – вязкость включения.

Наиболее часто жидкими окисными включениями являются силикаты, а их вязкость в сотни и даже тысячи раз больше вязкости металла, поэтому, пренебрегая во второмсомножителе величиной ηм, можно получить и для жидких силикатных капель формулу Стокса

(5)

При размерах капель не более 100 кмк их деформация, конечно, не имеет места, и подсчет по формуле (5) можно считать надежным

На практике установлено, что перемешивание металла приводит к значительному ускорению процесса его очищения от неметаллических включений. Это происходит вследствие ускорения процесса укрупнения включений, увеличения вероятности встреч диспергированных в металле включений. Потоки металла увлекают вместе с собой неметаллические включения. Последние достигают перемешиваемого, контактирующего со шлаком, слоя металла и частично переходят в него с последующей ассимиляцией шлаком. В этом случае могут всплывать включения, имеющие одинаковую плотность с металлом и даже несколько большую.

Скорость потока металла, достаточная для выноса включений, имеющих даже более высокую плотность по сравнению с металлом, в подшлаковый слой определяется уравнением:

(6)

Степень очищения тонких слоев металла, оказавшихся непосредственно под шлаком, от неметаллических включений зависит от ряда причин и в конечном итоге определяется соотношением скоростей перехода включений из подслоя металла в слой, непосредственно контактирующий со шлаком, скоростью перехода (втягивания) включений в шлак и скоростью движения металла в горизонтальном направлении под шлаком.

Докристаллизационные неметаллические включения, как известно, являются подложкой для последующего образования на них третичных и, отчасти, четвертичных неметаллических включений, в ходе последующей кристаллизации и охлаждения металла.

Таким образом, удаление первичных и вторичных неметаллических включений играет важную роль для дальнейшего получения металла чистого от неметаллических включений. Поэтому применение пульсирующей подачи инертного газа в ковш имеет важное значение для получения чистого по неметаллическим включениям металла.

Производство стали

Краткое описание предприятия ООО «Уральская Сталь»

ООО «Уральская Сталь» (ОХМК), образованное на базе Орско-Халиловского металлургического комбината, является крупным металлургическим предприятием с полным металлургическим циклом. 5 марта 1955 г. доменная печь № 1 выдала первый чугун, и этот день стал датой рождения Орско-Халиловского металлургического комбината.

ООО «Уральская Сталь» работает на базе уникального месторождения природно-легированной железной руды. В руде этого месторождения, кроме железа, содержатся такие ценные элементы, как никель, хром и кобальт. В этом же районе были найдены промышленные запасы известняка, никеля и огнеупорной глины.

Сегодня ООО «Уральская Сталь» - это прокат высокого качества, это около ста марок углеродистой, легированной и низколегированной стали, это единственный в мире хроконикелевый природно-легированный чугун, кокс и химическая продукция. Имея высокие потребительские свойства, сталь с маркой ООО «Уральская Сталь» находит широкое применение во многих отраслях народного хозяйства: при строительстве газопроводов и океанских кораблей, котлов и сосудов, работающих под давлением, для изготовления оборудования атомных электростанций, при сооружении мостов, валов электродвигателей и осей вагонов, сельскохозяйственных машин, автомобилей и бытовых приборов.

ООО «Уральская Сталь» имеет свидетельства отечественных органов стандартизации и метрологии, удостоверяющие, что его прокат является новой и высокоэффективной продукцией. Комбинат имеет свидетельства фирм Ллойд, БС, ТЮФ и турецкого института стандартов, удостоверяющие, что ООО «Уральская Сталь» является предприятием, гарантирующим поставку проката по международным стандартам. Наряду с этим ООО «Уральская Сталь» производит около 20% стали повышенного качества с комплексом свойств, не имеющих аналогов в зарубежном производстве.

Продукцию комбината знают не только во всей стране, но и за ее пределами. Трубную заготовку из углеродистых, низколегированных и легированных сталей получают Челябинский трубопрокатный завод, Первоуральский новотрубный завод, Волжский и Синарский трубные заводы. Прокат из листовой стали для котлов и сосудов, работающих под давлением, используют на нефтехимических заводах в г. Дзержинске, Рузаевке, Салавате.

Прокат из конструкционной стали отправляют на мостостроительные заводы г. Улан-Удэ, Воронежа, Чехова, Кургана. Получателями листового и полосового проката повышенного качества являются известные автомобилестроительные заводы: ПО «ГАЗ», ОАО «КАМАЗ», «БЕЛАЗ», «МАЗ», ПО «АЗЛК», ПО «ЗИЛ».

Являясь поставщиком таких крупных отечественных предприятий, ООО «Уральская Сталь» экспортирует свою продукцию и за рубеж.

В состав мартеновского цеха входят:

- печной пролет с двумя двухванными 250 х 250 тонн и четырьмя 450-тонными мартеновскими печами;

- разливочный пролет с 10 разливочными кранами;

- миксерные отделения № 1 и № 2, в которых установлены 2 миксера емкостью 1300 т. для передельного чугуна;

- шихтовое отделение со складами магнитных и сыпучих материалов;

- шлаковое отделение.

Особенностью ООО «Уральская Сталь» является то, что при большом объеме производства продукции выплавляют только спокойную сталь, в том числе свыше 60% легированных и низколегированных марок, и высокопрочную сталь специального назначения. В цехе выплавляют около ста различных марок стали. Половина всего объема производства – сталь с массовой долей серы менее 0,025%.

В целях повышения качества жидкой стали на комбинате применяют отсечку печного шлака на выпуске, продувку стали в ковше инертным газом (аргоном, азотом или смесью аргона и азота), а также разливку с защитой струи металла от окисления инертными газами. Внедрение этого комплекса внепечной обработки металла позволило обеспечить однородность стали по химическому составу, улучшить качество выплавляемой стали, и, в конечном итоге, обеспечить получение высококачественного проката /9/.

2.1.1 Существующая технологическая схема

Существующая технологическая схема представлена на рисунке 1.

Выплавка стали Внепечная обработка Разливка

Прокатка Прокатка Готовая продукция

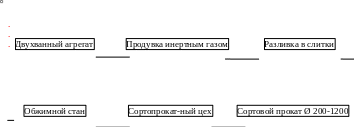

Рисунок 1 – Существующая технологическая схема

Производство стали 17Г1С в двухванном сталеплавильном агрегате осуществляется с раскислением и легированием стали в ковше на выпуске, раскисление алюминием производят чушками, что приводит к высокому угару. Такая внеагрегатная обработка не позволяла получить точный химический состав, что приводит к 5-ти процентному переназначению плавок в более дешевые и простые, такие как ст3. Невозможность контролировать степень угара раскислителей приводит к тому, что крайне трудно получить металл, отвечающий заданным стандартам и конкурентно способный на внутреннем рынке. Внепечная обработка не позволяет получать сталь, удовлетворяющую современным требованиям, предъявляемыми потребителями. Кроме того, разливка стали в цехе производится в слитки, что обеспечивает большую норму расхода металлошихты.

Внедрение непрерывной разливки позволит существенно снизить расходный коэффициент. Расход металлошихты снижается на 7-10%. Кроме того непрерывная разливка предъявляет ряд требований по качеству металла. Это низкое содержание серы и фосфора в металле (0,01 – 0,015 массовая доля, %), низкое содержание НВ (неметаллических включений), отклонение по температуре не более 5ºС. Для обеспечения этих требований устанавливается АКОС (агрегат комплексной обработки стали), который позволит снизить температуру металла на выпуске, что снижает угар и увеличивает срок службы огнеупоров. Установка доводки металла позволяет сэкономить дорогие ферросплавы, существенно снизить содержание растворенных в металле газов, что позволит отказаться от дорогой противофлокенной термообработки и поможет обеспечить выпуск качественной продукции, удовлетворяющей западным стандартам и конкурентоспособной как на внутреннем, так и на внешнем рынке.

Выбор марки стали

Для производства выбрана конструкционная сталь, которая работает при высоких динамических нагрузках. Вследствие этого она должна иметь высокий предел текучести, малую чувствительность к концентраторам напряжений. А в изделиях, работающих при многократно прилагаемых нагрузках – высокий предел выносливости, достаточный запас температурной вязкости и низкий порог хладноломкости. Кроме того, улучшаемые стали должны обладать хорошей прокаливаемостью и малой чувствительностью к отпускной хрупности.

В изделиях крупных сечений (диаметром свыше 15 – 20 мм) механические свойства легированных сталей выше, чем у углеродистых. Это объясняется тем, что легированные стали обладают лучшей прокаливаемостью. Если детали работают на кручение, то напряжение по сечению распространяется неравномерно. Для таких деталей сквозная прокаливаемость не нужна. В этом случае для надежного обеспечения прочности деталей закаленный слой должен располагаться на глубине не менее половины радиуса от поверхности. Для деталей, работающих на растяжение (шатуны, торсионные валы, ответственные болты и др.) нужно обеспечить сквозную прокаливаемость по всему сечению. Для изделий, требующих высоких значений ударной вязкости и низкого порога хладноломкости, работающих при низких температурах с высокими скоростями приложения нагрузки и при наличии концентратов напряжений, следует применять наследственно мелкозернистые спокойные стали, предпочтительно легированные никелем и молибденом.

Механические свойства стали в первую очередь определяются содержанием в них углерода, от качества которого и зависит закаливаемость стали. Прокаливаемость определяется присутствием легирующих элементов. В условиях полной прокаливаемости механические свойства стали мало зависят от характера легированности. Исключение составляет никель и молибден, повышающие сопротивление хрупкому разрушению. В т же время никель увеличивает пластичность и вязкость стали, уменьшая чувствительность к концентраторам напряжений и понижает температуру порога хладноломкостию. Повышая запас вязкости, никель увеличивает ударную вязкость. Однако применение сталей с излишне высоким содержанием хрома, марганца и кремния, обеспечивающих высокую прокаливаемость, способствует повышению склонности к хрупкому разрушению. На порог хладноломкости (склонность к хрупкому разрушению) также оказывает влияние сера, фосфор, азот, водород, неметаллические включения (НВ). Они повышают температуру порога хладноломкости, поэтому к сталям, работающим при низких температурах, предъявляются требования чистоты по сере, фосфору, азоту, водороду и НВ. Содержание серы и фосфора должно быть не более 0,04 и 0,035 массовой доли, соответственно, а содержание водорода не более 2 см3/100 гр.

Наиболее распространенной конструкционной сталью является сталь марки 17Г1С.

Материальный баланс плавки стали 17Г1С

Требуемый химический состав для стали 17Г1С представлен в таблице 1 /10/.

Характеристики

Список файлов реферата
