Ударный ток КЗ определяем по формуле:

i_Y = KY2 I⁽³⁾_{К М}

Ударный коэффициент KY определяем по характеристике.

Находим отношение Х_1/R_1 = 39.74 / 22.58 = 1.76

Этому отношению соответствует KY = 1.15

Определяем i_Y = 1.15 2 5.05 = 8.21 кА

Двухфазное КЗ.

Для расчета двухфазного КЗ в точке К2 определяем следующие величины.

Полное суммарное сопротивление до точки КЗ определяется по формуле

Z⁽²⁾_ =(2/3)  R² _1 + X² _1 , мОм

Z⁽²⁾_ =(2/3)  Z⁽³⁾_ = 52.78 мОм

Определим ток двухфазного металлического КЗ:

I ⁽²⁾_{К М} = 400/ (3 52.78) = 4.38 кА

Определяем токи дугового КЗ:

Определяем коэффициенты Кс1 и Кс2

Z⁽²⁾_ =52.78 мОм Кс1 = 0,81, а Кс2 = 0,73

Определим ток двухфазного дугового КЗ

I⁽²⁾_{К Д} = 4.38  0.81 = 3.55 кА tкз  0

I⁽²⁾_{К Д} = 4.38  0.73 = 3.2 кА tкз > 0.05 c

Однофазное КЗ.

Для расчета однофазного КЗ в точке К2 определяем следующие величины.

Определяем суммарные активное и индуктивное сопротивления нулевой последовательности до токи К2 из схемы замещения нулевой последовательности:

R_0 = 2.7 + 2.16 + 0.14 + 0.65 + 49.45 = 62.1 мОм

X_0 = 33.8 + 2.12 + 0.08 + 0.17 + 12.2 = 48.37 мОм

Определяем полное суммарное сопротивление цепи для однофазного КЗ:

Z⁽¹⁾_ = (1/3)  ( 222.58 + 62.1 )² + (239.74 + 48.37)² = 55.63 мОм

Определим ток однофазного металлического КЗ:

I ⁽¹⁾_{К М} = 400/ (3 55.63) = 4.15 кА

Расчет дугового однофазного КЗ:

Определяем коэффициенты Кс1 и Кс2

Z⁽¹⁾_ =55.63 мОм Кс1 = 0.81 ; Кс2 = 0.72

Определим ток однофазного дугового КЗ:

I⁽¹⁾_{К Д} = 4.15  0.81 = 3.36 кА tкз  0

I⁽¹⁾_{К Д} = 4.15  0.72 = 2.99 кА tкз > 0.05 c

Результаты расчетов токов КЗ.

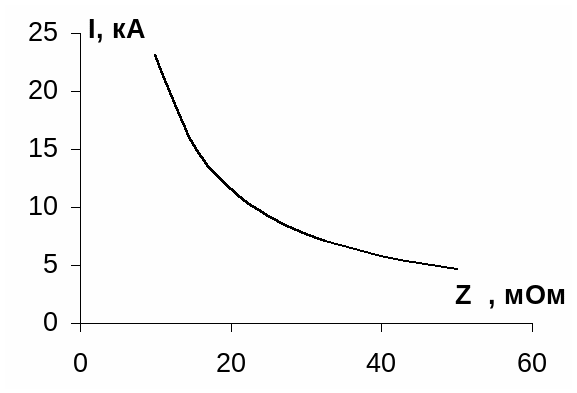

График токов КЗ в зависимости от Z_.

Список используемой литературы.

1. Правила устройства электроустановок. - М. Энергоатомиздат, 1987г.

1. ГОСТ 28249-93 Короткие замыкания в электроустановках переменного напряжения до 1 кВ. – М. Изд-во меж. гос. стандарт, 1994г.

1. Ульянов С.А. Электромагнитные переходные процессы в электрических системах. Учебник для электротехнических и энергетических вузов и факультетов. М., «Энергия», 1970г.
