Если температуры «спаев» одинаковы, то сумма разности потен­циалов в замкнутой цепи равна нулю. Иначе обстоит дело, когда один из спаев имеет температуру T₁ , а другой —температуру Т₂ (рис. 2-2).

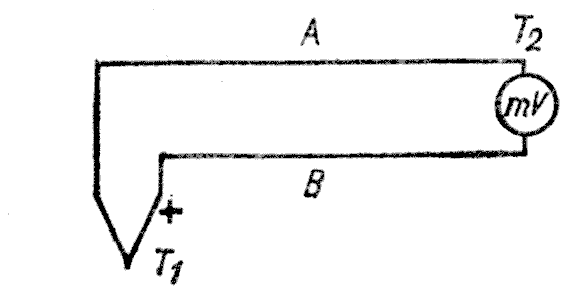

Рис. 2-2. Схема термопары

В этом случае между спаями возникает термо-ЭДС, равная

Что можно записать в виде

где  — постоянный для данной пары проводников коэффициент термоЭДС, т. е. термо-ЭДС должна быть пропорциональна разности температур спаев.

Температурный коэффициент линейного расширения проводников. Этот коэффициент, интересен не только при рассмотрении работы различных сопряжен­ных материалов в той или иной конструкции (возможность растрескивания или нарушения вакуум-плотного соединения со стеклами, керамикой при изменении температуры и т. п.). Он необходим также и для расчета температурного коэффициента электрического сопротивления провода

3. Материалы высокой проводимости.

Медь. Преимущества меди, обеспечивающие ей ши­рокое применение в качестве проводникового материала, следующие:

1. малое удельное сопротивление (из всех материалов только серебро имеет несколько меньшее удельное сопротивление, чем медь);

2. достаточно высокая механическая прочность;

3. удовлетворитель­ная в большинстве случаев стойкость по отношению к коррозии (медь окисляется на воздухе даже в условиях высокой влажности значи­тельно медленнее, чем, например, железо; интенсивное окисле­ние меди происходит только при повышенных температурах);

4. хорошая обрабатываемость (медь прокатывается в ли­сты, ленты и протягивается в проволоку, толщина которой может быть доведена до тысячных долей миллиметра);

5. относительная лег­кость пайки и сварки.

Медь получают чаще всего путем переработки сульфидных руд. После нескольких плавок руды и об­жигов с интенсивным дутьем медь, предназначенная для электро­техники, обязательно проходит процесс электролитической очистки. Полученные после электролиза катодные пластины меди переплав­ляют в болванки массой 80—90 кг, которые прокатывают и протя­гивают в изделия требующегося поперечного сечения. При изготовле­нии проволоки болванки сперва подвергают горячей прокатке в так называемую катанку диаметром 6,5—7,2 мм; затем катанку про­травливают в слабом растворе серной кислоты, чтобы удалить с ее поверхности оксид меди СuО, образующийся при нагреве, а затем уже протягивают без подогрева в проволоку нужных диаметров — до 0,03—0,02 мм.

Стандартная медь, в процентах по отношению к удельной про­водимости которой иногда выражают удельные проводимости метал­лов и сплавов, в отожженном состоянии при 20 °С имеет удельную проводимость 58 МСм/м, т. е.  = 0,017241 мкОмм. Твердую медь употребляют там, где надо обеспечить особо высокую механическую прочность, твердость и со­противляемость истиранию (для контактных проводов, для шин рас­пределительных устройств, для коллекторных пластин электрических машин и пр.). Мягкую медь в виде проволок круглого и прямоуголь­ного сечения применяют главным образом в качестве токопроводящих жил кабелей и обмоточных проводов, где важна гибкость и плас­тичность (не должна пружинить при изгибе), а не прочность. Медь является сравнительно дорогим и дефицитным материалом. Поэтому она должна расходоваться весьма экономно. Отходы меди на электротехнических предприятиях необходимо тщательно соби­рать; важно не смешивать их с другими металлами, а также с менее чистой (не электротехнической) медью, чтобы можно было эти от­ходы переплавить и вновь использовать в качестве электротехниче­ской меди. Медь как проводниковый материал все шире заменяется другими металлами, в особенности алюминием.

Сплавы меди. В отдельных случаях помимо чистой меди в качестве проводникового материала применяются ее сплавы с оло­вом, кремнием, фосфором, бериллием, хромом, магнием, кадмием. Такие сплавы, носящие название бронз, при правильно подобранном составе имеют значительно более высокие механические свойства, чем чистая медь: _р бронз может быть 800—1200 МПа и более. Бронзы широко применяют для изготовления токопроводящих пру­жин и т. п. Введение в медь кадмия при сравнительно малом сниже­нии удельной проводимости значительно повышает механическую прочность и твердость. Кадмиевую бронзу применяют для контактных проводов и коллекторных пластин особо ответствен­ного назначения. Еще большей механической прочностью обладает бериллиевая бронза (_р —до 1350 МПа). Сплав меди с цинком — латунь — обладает достаточно высоким относительным удлинением перед разрывом при повышенном по сравнению с чистой медью пре­деле прочности при растяжении. Это дает латуни технологические преимущества перед медью при обработке штамповкой, глубокой вытяжкой и т. п. В соответствии с этим латунь применяют в электро­технике для изготовления всевозможных токопроводящих деталей.

Алюминий является вторым по значению (после меди) проводни­ковым материалом. Это важнейший представитель так называемых легких металлов (т. е. металлов с плотностью менее 5 Мг/м³); плот­ность литого алюминия около 2,6, а прокатанного —2,7 Мг/м³. Таким образом, алюминий приблизительно в 3,5 раза легче меди. Температурный коэффициент расширения, удельная теплоемкость и теплота плавления алюминия больше, чем меди. Вследствие высоких значений удельной теплоемкости и теплоты пла­вления для нагрева алюминия до температуры плавления и пере­вода в расплавленное состояние требуется большая затрата теплоты, чем для нагрева и расплавления такого же количества меди, хотя температура плавления алюминия ниже, чем меди.

Алюминий обладает пониженными по сравнению с медью свойст­вами — как механическими, так и электрическими. При одинаковых сечении и длине электрическое сопротивление алюминиевого провода больше, чем медного, в 0,028 : 0,0172 = 1,63 раза. Следовательно, чтобы получить алюминиевый провод такого же электрического со­противления, как и медный, нужно взять его сечение в 1,63 раза боль­шим, т. е. диаметр должен быть в  1,3 раза больше диаметра медного провода. Отсюда понятно, что если ограничены габариты, то замена меди алюминием затруднена. Если же сравнить по массе два отрезка алюминиевого и медного проводов одной длины и одного и того же сопротивления, то окажется, что алюминиевый провод хотя и толще медного, но легче его приблизительно в два раза:

8,9/(2,71,63) 2.

Поэтому для изготовления проводов одной и той же проводимости при данной длине алюминий выгоднее меди в том случае, если тонна алюминия дороже тонны меди не более чем в два раза. Весьма важно, что алюминий менее дефицитен, чем медь.

Для электротехнических целей используют алюминий, содержа­щий не более 0,5 % примесей, марки А1. Еще более чистый алюминий марки АВОО (не более 0,03 % примесей) применяют для изготовления алюминиевой фольги, электродов и корпусов оксидных конденсато­ров. Алюминий наивысшей чистоты АВОООО имеет содержание приме­сей, не превышающее 0,004 %. Разные примеси в различной степени снижают удельную проводимость  алюминия. Добавки Ni, Si, Zn или Fe при содержании их 0,5 % снижают y отожженного алюми­ния не более чем на 2—3 %. Более заметное действие оказывают примеси Сu, Ag и Mg, при том же массовом содержании снижающие v алюминия на 5—10 %. Очень сильно снижают  алюминия добавки Ti и Мп.

Прокатка, протяжка и отжиг алюминия аналогичны соответству­ющим операциям над медью. Из алюминия может прокатываться тонкая (до 6—7 мкм) фольга, применяемая в качестве электродов бумажных и пленочных конденсаторов.

Алюминий весьма активно окисляется и покрывается тонкой оксидной пленкой с большим электрическим сопротивлением. Эта пленка предохраняет алюминий от дальнейшей коррозии, но создает большое переходное сопротивление в местах контакта алюминиевых проводов и делает невозможной пайку алюминия обыч­ными методами. Для пайки алюминия применяются специальные пасты-припои или используются ультразвуковые паяльники. В ме­стах контакта алюминия и меди возможна гальваническая коррозия. Если область контакта подвергается действию влаги, то возникает местная гальваническая пара с довольно высоким значением ЭДС, причем полярность этой пары такова, что на внешней поверхности контакта ток идет от алюминия к меди и алюминиевый проводник может быть сильно разрушен коррозией. Поэтому места соединения медных проводников с алюминиевыми должны тщательно защи­щаться от увлажнения (покрытием лаками и тому подобными спо­собами).

Иногда, например для замены свинца в защитных кабельных обо­
лочках, используется алюминий с содержанием примесей не более
0,01 % (вместо 0,5 % для обычного проводникового алюминия).
Такой особо чистый алюминий сравнительно с обычным более мягок
и пластичен и притом обладает повышенной стойкостью по отноше­нию к коррозии.

Алюминиевые сплавы обладают повышенной меха­нической прочностью. Примером такого сплава является альдрей содержащий 0,3-0,5 % Mg, 0,4-0,7 % Si и 0,2-0,3 % Fe (осталь­ное Аl). Высокие механические свойства альдрей приобретает после особой обработки (закалки катанки—охлаждение в воде при темпера­туре 510—550°С волочение и последующая выдержка при темпе­ратуре около 150 °С). В альдрее образуется соединение Mg₂Si, кото­рое сообщает высокие механические свойства сплаву; при указанной выше тепловой обработке достигается выделение MgoSi из твердого раствора и перевод его в тонкодисперсное состояние.

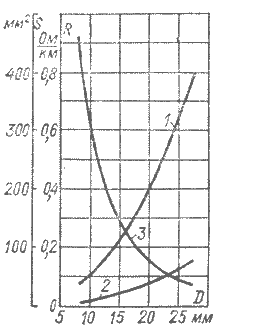

Рис. 3-1. Зависимость полного сечения сталеалюминиевого провода марки АС (кривая 1), сечения стального сердечника (кривая 2) и активного электрического сопротивления (при частоте 50 Гц) единицы длины провода (кривая 3) от внешнего диаметра провода D

Сталеалюминиевый провод, широко применяемый в линиях электропередачи, представляют собой сердечник, свитый и из стальных жил и обвитый снаружи алюминиевой проволокой. В проводах такого типа механическая прочность определяется глав­ным образом стальным сердечником, а электрическая проводимость — алюминием. Увеличенный наружный диаметр сталеалюминиевого провода по сравнению с медным на линиях передачи высокого на­пряжения является преимуществом, так как уменьшается опасность возникновения короны вследствие снижения напряженности электри­ческого поля на поверхности провода. На рис. 3-1 приведены не­которые характеристики сталеалюминиевого провода марки АС.

Железо (сталь) как наиболее дешевый и доступный металл, обладающий к тому же высокой механической прочностью, представ­ляет большой интерес для использования в качестве проводникового материала. Однако даже чистое железо имеет значительно более вы­сокое сравнительно с медью и алюминием удельное сопротивление  (около 0,1 мкОм-м); значение  стали, т. е. железа с примесью угле­рода и других элементов, еще выше.

При пер еменном токе в стали как в ферромагнитном материале заметно сказывается поверхностный эффект, поэтому в соответствии с известными законами электротехники активное сопротивление стальных проводников переменному току выше, чем постоянному току. Кроме того, при переменном токе в стальных проводниках появляются потери мощности на гистерезис. В качестве проводни­кового материала обычно применяется мягкая сталь с содержанием углерода 0,10—0,15 %, имеющая предел прочности при растяжении _р=700—750 МПа, относительное удлинение перед разрывом l/l = 5 —8 % и удельную проводимость  , в б—7 раз меньшую по сравнению с медью. Такую сталь используют в качестве материала для проводов воздушных линий при передаче небольших мощностей. В подобных случаях применение стали может оказаться достаточновыгодным, так как при малой силе тока сечение провода определя­ется не электрическим сопротивлением, а его механической проч­ностью.

Сталь как проводниковый материал используется также в виде шин, рельсов трамваев, электрических железных дорог (включая «третий рельс» метро) и пр. Для сердечников сталеалюминиевых про­водов воздушных линий электропередачи (см. выше) применяется особо прочная стальняя проволока, имеющая а_р=1200—1500 МПа и l/l = 4—5 %. Обычная сталь обладает малой стойкостью к кор­розии: даже при нормальной температуре, особенно в условиях по­вышенной влажности, она быстро ржавеет; при повышении темпера­туры скорость коррозии резко возрастает. Поэтому поверхность стальных проводов должна быть защищена слоем более стойкого материала. Обычно для этой цели применяют покрытие цинком. Не­прерывность слоя цинка проверяется опусканием образца провода в 20 %-ный раствор медного купороса; при этом на обнаженной стали в местах дефектов оцинковки откладывается медь в виде красных пятен, заметных на общем сероватом фоне оцинкованной поверх­ности провода. Железо имеет высокий температурный коэффициент удельного сопротивления. Поэтому тон­кую железную проволоку, помещенную для защиты от окисления в баллон, заполненный водородом или иным химическим неактивным газом, можно применять в бареттерах, т. е. в приборах, использу­ющих зависимость сопротивления от силы тока, нагревающего по­мещенную в них проволочку, для поддержания постоянства силы тока при колебаниях напряжения.
