U = 50 B, I₁= 5 мкА, I₂= 150 мкА, Т₁= 298 К, Т₂= 398 К

О пределение сопротивления базы.

Величина сопротивления базы r_б оценивается по наклону прямой ветви ВАХ при больших токах (Т=298К):

Тепловой потенциал:

По вольтамперной характеристике определяем:

U₁ = 1,1 В, U₂ = 1,2 В,

I₁ = 200 мА, I₂ = 500 мА

Малосигнальная высокочастотная схема диода

и величины её элементов.

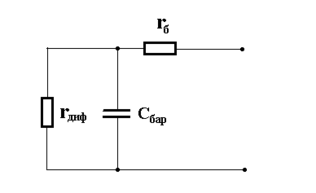

Малосигнальная высокочастотная схема диода при обратном смещении:

Величины элементов схемы при U_обр = 5 В :

Библиографический список.

1. “Электронные приборы: учебник для вузов” Дулин В.Н., Аваев Н.А., Демин В.П. под ред. Шишкина Г.Г. ; Энергоатомиздат, 1989 г..

2. Батушев В.А. “ Электронные приборы: учебник для вузов”; М.: Высш.шк., 1980г.

3. Справочник “ Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы”; М.: Энергоатомиздат, 1987г..

4. “ Исследование характеристик и параметров полупроводниковых приборов” методические указания к лабораторной работе по курсу “ Электронные приборы”; Свердловск, 1989г..
