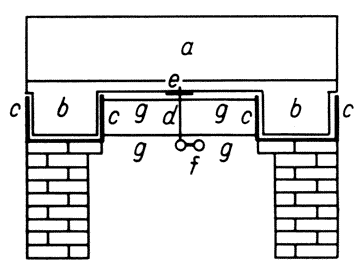

Рис. 3. Разрез опоры интерферометра

Шпилька d, направляемая рычагами gggg, совпадает с гнездом е, проделанным в поплавке. Посредством ручки, надетой в f, она может либо вставляться в гнездо, либо выниматься из него. Эта шпилька делает поплавок соосным с лотком, но не несет ни малейшей части веса камня. Кольцеобразный чугунный лоток опирается на цементную подложку, лежащую на низком кирпичном основании, выложенном в форме полого восьмиугольника.

В каждом углу камня помещалось по четыре зеркала ddee (рис.3). Вблизи центра камня находилась плоскопараллельная стеклянная пластинка b. Все это было расположено так, что свет от горелки Аргана⁵ а, проходя через линзу, падал на b таким образом, чтобы частично отражаться к d₁. Два пучка, показанные на рисунке, проходили пути bdedbf и bd₁e₁d₁bf соответственно и наблюдались в зрительную трубу f. И труба f, и горелка а вращались вместе с камнем. Зеркала были сделаны из зеркальной бронзы и тщательно обработаны до получения оптически плоских поверхностей 5см в диаметре: стекла b и с были плоскопараллельными, одинаковой толщины 1,25см; их поверхности имели размеры 5,0х7,5см. Второе стекло ставилось на пути одного из пучков, чтобы скомпенсировать прохождение второго пучка через стекло той же толщины. Вся оптическая часть прибора содержалась под деревянным кожухом для предотвращения воздушных потоков и быстрых изменений температуры.

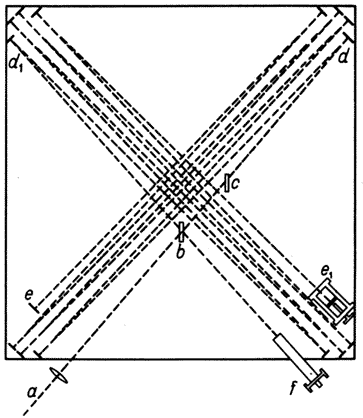

Рис. 4. Ход лучей в интерферометре

Настройка проводилась так. С помощью винтов в отливках, удерживавших зеркала, к которым последние прижимались пружинами, зеркала устанавливались так, чтобы свет обоих пучков мог быть виден в зрительную трубу. Посредством легкого деревянного стержня, достававшего по диагонали от зеркала до зеркала, измерялись длины двух путей, причем расстояния отсчитывались по маленькой стальной шкале с точностью до десятых долей миллиметра. Затем разность длин двух путей ликвидировалась путем передвижения зеркала е₁. Это зеркало имело три регулировки; имелись регулировки по высоте и азимуту, как и у других зеркал, но только более тонкие, а также регулировка в направлении падающего пучка, благодаря ему оно скользило взад и вперед, оставаясь, однако, с высокой точностью параллельным своей начальной плоскости. Все три регулировки могли производиться при закрытом деревянном кожухе.

Поскольку теперь пути были приближенно равны, два изображения источника света или какого-либо другого хорошо очерченного предмета сводились вместе и зрительная труба оказывалась настроенной на отчетливое наблюдение ожидаемых интерференционных полос. Когда они появлялись, белый свет заменялся на свет натрия. Путем регулировки зеркала е₁ полосы делались настолько отчетливыми, насколько это было возможно; затем возвращался белый свет, а винт, меняющий длину пути, приводился в очень медленное вращение (один оборот винта с сотней шагов резьбы на один дюйм менял путь примерно на 1000 длин волны) до тех пор, пока окрашенные интерференционные полосы не покажутся вновь в белом свете. Это давало удобную ширину и положение полос, и теперь прибор был готов для наблюдений.

Наблюдения проводились следующим образом. Вокруг чугунного лотка имелось шестнадцать эквидистантных отметок. Прибор приводился в очень медленное вращение (один оборот за шесть минут), и через несколько минут в момент прохождения одной из отметок пересечение нитей микрометра наводилось на самую яркую интерференционную полосу. Вращение происходило столь медленно, что это можно было сделать легко и точно. Отмечалось показание головки винта микрометра и делался очень легкий и плавный толчок для поддержания движения камня. При прохождении следующей отметки процедура повторялась, и все это продолжалось до тех пор, пока прибор не завершал шесть оборотов. Было обнаружено, что при поддержании прибора в состоянии медленного равномерного движения результаты оказывались гораздо более однородными и согласующимися между собой, чем когда камень останавливался для каждого наблюдения, поскольку эффекты деформаций могли быть заметными по крайней мере в течение полуминуты после того, как камень остановился, а за это время вступали в действие эффекты изменения температуры.

Полуденные наблюдения
	16	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
8 июля	44,7	44	43,5	39,7	35,2	34,7	34,3	32,5	28,2	26,2	23,8	23,2	20,3	18,7	17,5	16,8	13,7
9 июля	57,4	57,3	58,2	59,2	58,7	60,2	60,8	62	61,5	63,3	65,8	67,3	69,7	70,7	73	70,2	72,2
11 июля	27,3	23,5	22	19,3	19,2	193	187	18,8	16,2	14,3	13,3	12,8	13,3	12,3	10,2	7,3	6,5
Среднее	43,1	41,6	41,2	39,4	37,7	38,1	37	37,8	35,3	34,6	34,3	34,4	34,4	33,9	33,6	32,4	30,8
Среднее в длинах волн	0,862	0,832	0,824	0,788	0,754	0,762	0,758	0,756	0,706	0,692	0,686	0,688	0,678	0,678	0,672	0,628	0,616
	0,706	0,692	0,686	0,688	0,688	0,678	0,672	0,628	0,616
Конечное среднее	0,784	0,762	0,755	0,738	0,721	0,72	0,715	0,692	0,661
Вечерние наблюдения
8 июля	61,2	63,3	63,3	68,2	67,7	69,3	70,3	69,8	69	71,3	71,3	70,5	71,2	71,2	70,5	72,5	75,7
9 июля	26	26	28,2	29,2	31,5	32	31,3	31,7	33	35,8	36,5	37,3	38,8	41	42,7	43,7	44
12 июля	66,8	66,5	66	64,3	62,2	61	61,3	59,7	58,2	55,7	53,7	54,7	55	58,2	58,5	57	56
Среднее	51,3	51,9	52,5	53,9	53,8	54,1	54,3	53,7	53,4	54,3	53,8	54,2	55	56,8	57,2	57,7	58,6
Среднее в длинах волн	1,026	1,038	1,05	1,078	1,076	1,082	1,086	1,074	1,068	1,086	1,076	1,084	1,1	1,136	1,144	1,154	1,172
	1,068	1,086	1,076	1,084	1,1	1,136	1,144	1,154	1,172
Конечное среднее	1,047	1,062	1,063	1,081	1,088	1,109	26	1,114	1,12	11

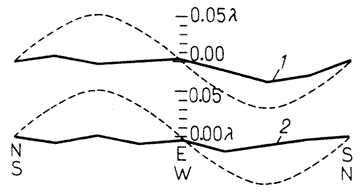

Таблица дают среднее шести отсчетов: для наблюдений, выполненных около полудня и для наблюдений около шести часов вечера. Отсчеты – это деления головки винта. Ширина полос менялась от 400 до 60 делений, причем среднее значение составляло около 50, так что одно деление означает 0,02 длины волны. При полуденных наблюдениях вращение производилось против часовой стрелки, при вечерних – по часовой стрелке. Результаты наблюдений представлены графически на рис.5. Кривая1 соответствует полуденным наблюдениям, кривая2 – вечерним. Пунктирные линии показывают одну восьмую теоретического смещения¹. Из рисунка возможно сделать вывод о том, что если и существует какое-либо смещение благодаря относительному движению Земли и светоносного эфира, оно не может быть значительно больше, чем 0,01 расстояния между полосами.
