Подключение всех входных сигналов произведено через клеммные платы PCLD_880, выходных — через PCLD_885, смонтированные на задней двери пульта управления PurgeWorkstation (рис. 2).

Данные об объёме сигналов контроля и управления приведены в табл. 1.

АСУ ТП «Пульс» построена подвухуровневой схеме (рис. 3), где первый уровень представлен низовым оборудованием, второй — вычислительным комплексом.

Промышленный компьютер (ПК) выполнен на базе шасси IPC_615 фирмы Advantech, укомплектованного процессорной платой PCA_6178V.

Общий вид рабочего места оператора и размещение средств вычислительной техники показаны на рис. 4 и 5 соответственно.

Компьютеры объединены в локальную сеть участка через четырехпортовый коммутатор Corman CT_FE304. Кроме того, сеть участка подключена к локальной сети цеха для обеспечения передачи накопленных по участку данных на цеховой сервер с возможностью последующей обработки и анализа этих данных. Источники бесперебойного питания (ИБП) Power Ware 9120 защищают вычислительное оборудование от скачков питающего напряжения.

К каждому ПК подключены звуковые колонки для обеспечения звуковой предупредительной и аварийной сигнализаций и матричный принтер для печати регистрационных сообщений.

Тип датчиков и исполнительных устройств указан на рис. 3, при этом следует заметить, что низовое оборудование имеет взрывобезопасное исполнение, соответствующее категории участка.

Описание программного обеспечения

Программное обеспечение (ПО) АСУ ТП написано на языке С и работает под управлением ОС РВ QNX 4.х. Для разработки и функционирования графического интерфейса пользователя использованы графическая оболочка Photon и инструментальное средство Photon Application Builder. Выбор данной ОС обусловлен ее надёжностью и накопленным опытом разработки ПО для автоматизированных систем под управлением ОС данного типа.

Разработанное ПО выполняет следующие функции:

● отображение состояния оборудования и значений технологических параметров;

● управление технологическим оборудованием в ручном и автоматическом режимах;

● технологические блокировки (список действующих блокировок определяет пользователь);

● накопление технологических параметров за два последних месяца с возможностью построения графиков по имеющимся данным;

● регистрация событий, сигналов и действий пользователя и хранение

архива за последние 12 месяцев с возможностью просмотра, сортировки и печати;

● корректировка параметров технологических режимов (температура, время);

● ведение журнала (базы данных) статоров, прошедших обработку на участке.

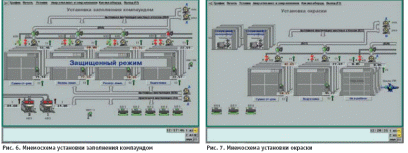

Внешний вид основных окон ПО АСУ ТП приведён на рис. 6, 7, 8.

Затрагивая тему информационной безопасности, можно отметить, что для разграничения прав доступа в системе реализована идентификация пользователей по паролю. Имеется четыре категории пользователей: обслуживающий персонал, операторы, технологи и администратор системы.

Обслуживающий персонал обладает правами на просмотр состояния технологического оборудования и технологических параметров, операторы могут выполнять контроль и управление. Технологи имеют права, аналогичные тем, которыми обладают операторы, дополнительно они могут изменять параметры технологического процесса. Администратор имеет право создавать, удалять, изменять учетные записи пользователей, а также обладает всеми возможностями других категорий пользователей. По завершении работы с системой для предотвращения несанкционированного управления эксплуатирующий персонал завершает свой сеанс управления, оставляя систему в защищённом режиме (возможен только просмотр). Для входа в сеанс управления пользователь должен подтвердить свои права вводом пароля.

Также одной из полезных функций ПО системы является динамическое подключение сигналов к платам ввода-вывода, когда без корректировки ПО технолог может указать, к какому выводу платы подключён тот или иной сигнал. Данная функция обеспечивает гибкость системы при монтаже и наладке аппаратной части АСУ ТП. На компьютерах АСУ ТП «Пульс» выполняется одинаковое ПО, одной из функций которого является синхронизация текущих и накопленных данных.

Разработка системы также потребовала написания:

● драйверов для плат ввода-вывода PCL_730 и PCL_733;

● программы контроля состояния источника бесперебойного питания Power Ware 9120 (рис. 9);

● программы копирования архивов с компьютеров АСУ ТП, работающих под управлением ОС QNX, на цеховой сервер, работающий под управлением ОС Windows 2000.

Управление АСУ ТП

ПО системы создавалось с учётом требований реализации интуитивно понятного интерфейса пользователя. Исходя из этого, на мнемосхемах изображается технологическое оборудование в приближенном к реальному виде. Состояние объектов определяется цветом, анимацией и текстом с дополнительной информацией, появляющимся при наведении курсора мыши на интересующий объект. Технологическое оборудование имеет местное и дистанционное управление. Для дистанционного управления (с компьютера) необходимо произвести выбор объекта при помощи мыши, а затем в появившемся окне выбрать необходимую команду (открыть/закрыть, включить/выключить и т.д.). Для запуска технологического режима оператору необходимо загрузить статоры в шкаф и указать режим работы этого шкафа, после чего система произведёт действия, направленные на корректную работу технологического оборудования и поддержание требуемых технологических параметров. Поскольку технологический процесс возможен только при строго определенном состоянии низового оборудования, ПО выполняет еще и информационно советующие функции по включению режимов и оборудования в виде текстовых сообщений (подсказок) пользователю.

Хранение технологической информации

Хранение данных в системе осуществляется при помощи системы управления базами данных (БД) Raima Manager. ПО системы использует четыре БД для:

● хранения описания оборудования системы;

● регистрационных сообщений;

● хранения накопленных значений технологических параметров;

● хранения номеров статоров, обработанных на участке.

На каждом компьютере ведутся БД, синхронизируемые между собой при помощи ПО. Один раз в месяц автоматически формируются текстовые файлы по каждому датчику, содержащие накопленные за месяц данные. По запросу оператора эти файлы копируются на сервер цеха, работающий управлением ОС Windows 2000.

Заключение

АСУ ТП участка по заполнению компаундной смесью и окрашиванию статоров функционирует с июня 2002 года.

В связи со сжатыми сроками внедрения система была налажена в течение одного месяца и сразу введена в промышленную эксплуатацию.

Создание участка по заполнению компаундной смесью и окрашиванию статоров позволило нашему предприятию сэкономить около 350 рублей на каждое выпускаемое изделие, в том числе и за счет внедрения АСУ ТП «Пульс».

Анализ результатов промышленной эксплуатации показал, что разработанная система позволила:

● автоматизировать контроль и управление технологическим процессом по заполнению компаундной смесью и окрашиванию статоров газовых центрифуг;

● повысить качество выпускаемой продукции за счёт оперативного выявления отклонений параметров технологического процесса от нормы. Фактически исключён брак продукции при изготовлении;

● оперативно выявлять предаварийные ситуации, блокировать их развитие и предупреждать об этом оператора;

● создать безопасные и комфортные условия работы обслуживающего персонала. Графический интерфейс системы представляет информацию о процессе в удобном виде и обеспечивает быстрое освоение системы технологическим персоналом;

● информировать пользователя об ошибочных действиях и не допускать таких действий;

● автоматически формировать архивы накопленных данных для дальнейшего анализа качества выпускаемой продукции;

● вести базу данных номеров статоров, обработанных на участке, с указанием даты выпуска и фамилии производителя.

За все время эксплуатации системы не было выявлено отказов оборудования и ПО.

АСУ ТП «Пульс» выполняет все задачи и функции, установленные в техническом задании, и не вызвала никаких замечаний со стороны заказчика.
