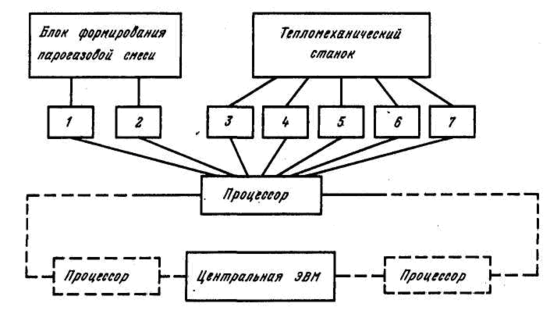

Рисунок 3. Схема управления процессом производства по методу МСУЭ:

1 — контроллер состава смеси; 2—контроллер скорости потока смеси; 3 — контроллер вращения опорной трубы; 4 — контроллер движения горелки; 5 — контроллер температуры горячей зоны; 6 — контроллер управления горелкой; 7 — контроллер откачки и очистки продуктов реакции оболочке, которая получается эллиптической в сечении (рисунок 4.35), приводят к двулучепреломлению в сердцевине заготовки, а затем после вытяжки — ив сердцевине волокна.

Заготовки, изготовленные по методу МСУБ, обладают чрезвычайно высокими показателями по геометрическим, механическим и оптическим параметрам. Гибкость этого метода очевидна: на одном технологическом оборудовании путем изменения программы он позволяет производить заготовки для волокон разных типов (одномодовых, одномодовых с сохранением поляризации, многомодовых градиентных и ступенчатых). Именно поэтому этот процесс доведен до высокого промышленного уровня и используется для массового производства во всем мире. Однако ему присущи и недостатки, главные из которых низкая эффективность использования галоидов (порядка 40 ... 60%) и сравнительно малая скорость осаждения (0,25 ... 0,5 г/мин).

Принципы и особенности построения ВОПС (волоконно-оптической системы передач).

С точки зрения проектировщиков ВОСП выбор и получение оптимального типа волокна является критическим, но не завершающим этапом в сложном процессе изготовления оптического кабеля. После вытяжки волокна технологам приходится решать ряд сложных проблем, чтобы в процессе заделки волокна в кабель не были ухудшены характеристики волокна, а также, чтобы эти характеристики не подвергались заметной деградации в процессе прокладки и эксплуатации ВОСП.

Волокно является исходным продуктом для скрутки кабеля искомой конструкции. Кабели разных типов в зависимости от областей применения могут иметь от 1 до 144 волокон, которые либо укладываются в спиральные пазы или канавки, либо заливаются в сердечник кабеля вместе с упрочняющими и токоведущими элементами. Для изготовления кабелей традиционного типа, т.е. цилиндрических, используются крутильные машины, похожие на аналогичные устройства в традиционном кабельном производстве. При изготовлении ленточных кабелей технология иная и более напоминает процесс изготовления электрических проводников ленточной формы. Сечения некоторых типов кабелей показаны на рисунке 4.

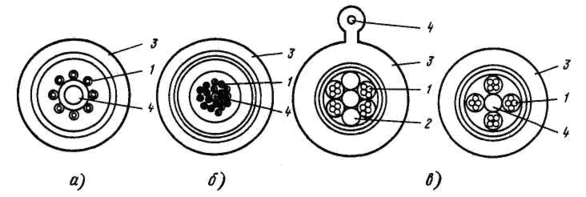

Рисунок 4. Сечение кабелей:

а—повивная скрутка; б—многоповивная скрутка; в—пучковая скрутка; 1 —оптическое волокно; 2 — промежуточный корд; 3 — оболочка кабеля; 4 — упрочающий элемент

ЛИТЕРАТУРА

1. Черняев В.Н. Технология производства интегральных микросхем и микропроцессоров. Учебник для ВУЗов - М; Радио и связь, 2007 - 464 с: ил.

2. Технология СБИС. В 2 кн. Пер. с англ./Под ред. С.Зи,- М.: Мир, 2006.-786 с.

3. Готра З.Ю. Технология микроэлектронных устройств. Справочник. - М.: Радио и связь, 2001.-528 с.

4. Достанко А.П., н.: Выш.шк., 2000.-238 с.

5. Таруи Я. Основы технологииБаранов В.В., Шаталов В.В. Пленочные токопроводящие системы СБИС.-М СБИС Пер. с англ. - М.: Радио и связь, 2000-480 с.
