Таблица 2 - Параметры оперативных характеристик.
| Значение ординаты Р | Значение абсциссы q в% для контроля | |||
| Усиленный | Нормальный | |||
| Значительные дефекты | Малозначительные дефекты | Значительные дефекты | Малозначительные дефекты | |
| 100 | 0 | 0 | 0 | 0 |
| 99 | 0,075 | 5,17 | 0,218 | 6,29 |
| 95 | 0,178 | 6,22 | 0,409 | 7,45 |
| 90 | 0,266 | 6,84 | 0,551 | 8,12 |
| 80 | 0,410 | 7,63 | 0,770 | 8,93 |
| 50 | 0,839 | 9,33 | 1,340 | 10,8 |
| 20 | 1,50 | 11,32 | 2,140 | 13,03 |
| 10 | 1,95 | 12,4 | 2,660 | 14,1 |
| 5 | 2,37 | 13,3 | 3,150 | 15,1 |
| 1 | 3,32 | 15,3 | 4,20 | 17,2 |
| 0 | 100 | 100 | 100 | 100 |
Графическая иллюстрация полученных результатов приведена на рисунке 2.

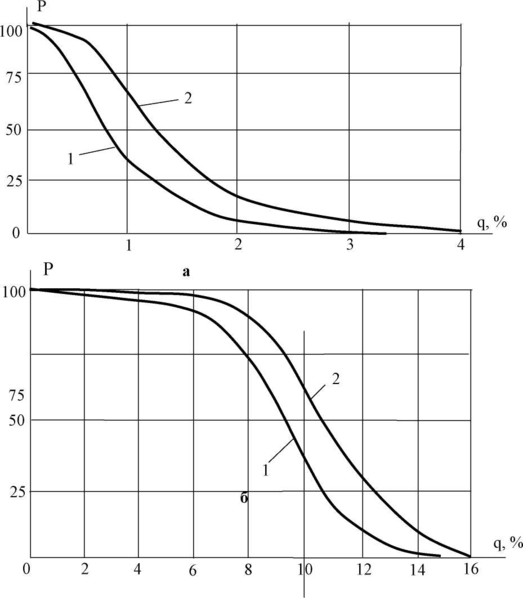

Рисунок 2 - Оперативные характеристики рассчитанного плана контроля.
а) для значительных дефектов; б) для малозначительных дефектов.
1 - усиленный контроль; 2 - нормальный контроль.
ЛИТЕРАТУРА
-
Глудкин О.П. Методы и устройства испытания РЭС и ЭВС. – М.: Высш. школа., 2001 – 335 с
-
Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование/ под ред.А.И. Коробова М.: Радио и связь, 2002 – 272 с.
-
Млицкий В.Д., Беглария В.Х., Дубицкий Л.Г. Испытание аппаратуры и средства измерений на воздействие внешних факторов.М.: Машиностроение, 2003 – 567 с.
-
Национальная система сертификации Республики Беларусь. Мн.: Госстандарт, 2007.
