Химическое действие ультразвука является следствием указанных механических и тепловых эффектов. Основными биохимическими сдвигами, вызываемыми ультразвуком, являются изменения интенсивности окислительных процессов, усиление процессов диффузии и др.

Дозиметрия при ультразвуковой терапии заключается в установке заданной величины интенсивности ультразвука и длительности воздействия. Интенсивность в Вт/см² указывается, как правило, на шкале регулятора выходной мощности аппарата; обычные величины применяемых интенсивностей при подвижной методике составляют 0,5 — 1,5 Вт/ см, при неподвижной методике 0,05 — 0,3 Вт/см².

Помимо непрерывного действия, в ультразвуковой терапии широко используется также и импульсный (прерывистый) режим воздействия. При этом длительность импульса регулируется в пределах 4—10 мс. при частоте следования 50 Гц. Средняя интенсивность колебаний в этом случае меньше указанной на шкале во столько раз, во сколько длительность импульсов меньше периода их следования.

В эксплуатации должен производиться периодический контроль калибровки шкалы регулятора интенсивности. Для этого с помощью специального прибора измеряется выходная ультразвуковая мощность аппарата. По известным значениям мощности и рабочей площади излучателя может быть определена интенсивность ультразвуковых колебаний.

Измерения мощности основаны на том, что распространяющаяся ультразвуковая волна оказывает постоянное давление на поверхность тела, препятствующего ее распространению. Величина этого давления при полном отражении от препятствия прямо пропорциональна интенсивности и обратно пропорциональна скорости распространения ультразвука. Несмотря на то, что оказываемое волной давление очень невелико (при максимальных терапевтических интенсивностях в воде или тканях тела — десятитысячные доли атмосферы), его можно измерить чувствительными приборами, которые градуируются в величинах излучаемой источником ультразвука мощности.

Ультразвуковая терапевтическая техника

Выходные каскады УЗТ аппаратов:

- схема на одном транзисторе

- схема двухтактного каскада

Выходные каскады УЗТ аппаратов

Акустоэлектронные терапевтические аппараты

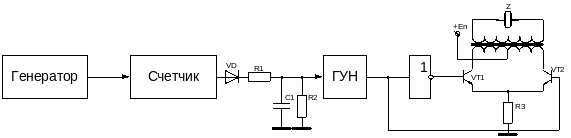

Акустоэлектронные терапевтические аппараты оказывают влияние на организм механическими волнами в акустическом диапазоне волн. Каждая молекула биоткани приобретает маленькую амплитуду колебаний, но при этом большое ускорение. Для воздействия на сосуд с большим диаметром необходимо меньшая частота, чем при воздействии на сосуд с меньшим диаметром. В связи с этим предложен метод и аппарат в котором частота воздействия изменяется во времени. В качестве излучателей используется пьезокерамические преобразователи..

Рисунок 3 – График колебания звуковой частоты на ткани

Рисунок 4 – Акустоэлектронный терапевтический аппарат

ЛИТЕРАТУРА

1. Системы комплексной электромагнитотерапии: Учебное пособие для вузов/ Под ред А.М. Беркутова, В.И.Жулева, Г.А. Кураева, Е.М. Прошина. – М.: Лаборатория Базовых знаний, 2000г. – 376с.

2. Электронная аппаратура для стимуляции органов и тканей /Под ред Р.И.Утямышева и М.Враны - М.: Энергоатомиздат, 2003.384с..

3. Ливенсон А.Р. Электромедицинская аппаратура. :[Учебн. пособие] - Мн.: Медицина, 2001. - 344с.

4. Катона З. Электроника в медицине: Пер. с венг. / Под ред. Н.К.Розмахина - Мн.: Медицина 2002. - 140с.
