В ручных устройствах все операции, включая позиционирование, выполняются вручную, что снижает производительность и требует высокой квалификации оператора. Применяется импульсно-пневматический метод подачи адгезива.

Полуавтоматические устройства имеют программное управление координатографом и дозирующей головкой с возможностью управления основными механизмами со встроенного пульта Привод координатографа осуществляется от шаговых или серводвигателей, имеющих высокую точность позиционирования. Установка и снятие платы выполняются вручную, прижатие к координатному столу — вакуумным присосом или механически. Точность позиционирования обеспечивается базированием по краю платы или встроенной системой визуального контроля. Точность системы должна составлять 10% от минимально­го диаметра капли. Например, если капля имеет диаметр 1,3 мм, то точность позиционирования должна составлять 0,13 мм.

Полностью автоматические капельные дозаторы обеспечивают полную автоматизацию всех операций. Они обычно встраиваются в гибкие автоматические линии ПМ. Додача плат производится с помощью конвейера. Программная перестройка всех систем на очередное изделие осуществляется с помощью встроенного или центрального компьютера. Дозаторы оснащаются системами технологического контроля режимов работы всех механизмов и устройств. Требования по точности соответствуют полуавтоматическим дозаторам. Кроме систем точного позиционирования по координатам Х и Y такие устройства имеют датчики расстояния пера дозатора от платы (лазерные, оптические и др.), что также оказывает влияние на форму капли и качество фиксации компонента. Контролируется и стабилизируется также температура адгезива, от величины которой значительно зависит его вязкость. Осуществляется автоматический выбор оптимальной тем­пературы в зависимости от марки адгезива.

Один из крупнейших производителей дозаторов припойной пасты и адгезива в мире в настоящее время — фирма CAMELOT (Великобритания). Этой фирмой разработан и выпускается самый быстрый дозатор (140 000 доз в 1 ч), оснащенный четырьмя независимыми дозирующими головками, каждая из которых имеет производительность 35 000 доз в 1 ч. На головках располагаются два шнековых дозатора, обеспечиваю­щих прецизионное нанесение материала (одновременно работает восемь дозаторов). Это повышает гибкость оборудования при нанесении различных размеров доз, материалов, например клея и пасты.

Отечественной промышленностью разработаны и выпускаются пневмодозаторы ЦДЖ-901, МДУ-1, Пульс-1, совмещенные смесители-дозаторы типа ГГМ 3.283.003 для двухкомпонентных клеев.

Перспективным устройством является полуавтоматический дозатор КН-901. Нанесение адгезива на поверхность осуществляется автоматически с позиционированием с помощью двухкоординатного шагового двигателя с управлением процессом от встроенного микропроцессора. Объем капли рассчитывается по времени истечения адгезива (могут использоваться и двухкомпонентные составы ). Производительность устройства — 300 капель в 1 ч.

Метод группового переноса капель адгезива заключается в одновременном нанесении адгезива на все точки поверхности платы соблюдая нужную толщину слоя. Специальный держатель с определенно установленными иголками опускается в емкость с адгезивом, уровень которого должен быть постоянным. В зависимости от диаметра иголок забирается некоторое количество адгезива (рис.2). Далее держатель приподнимается и совмещается с печатной платой. При касании платы на ее поверхности в соответствии с топологией остаются капли адгезива. Адгезив должен обладать точно определелённой и постоянной вязкостью, поэтому к нему предъявляются повышенные требования и не все типы адгезивов им удовлетворяют. Необходимо иметь ввиду, что при таком способе объем капли может увеличиваться из-за «обрастания» иголки остатками адгезива. Поэтому необходима постоянная очистка оснастки.

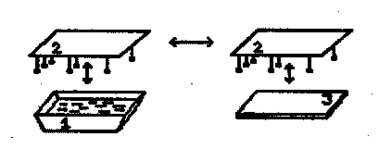

1 — ванна с адгезивом; 2 — держатель с набором игл; 3 — плата печатная

Рис. 2 Нанесение адгезива методом капельного переноса:

Рассматриваемый метод наиболее эффективен для крупносерийного производства, когда объем выпускаемых однотипных изделий большой (оснастка должна изготавливаться или переналаживаться для каждой новой топологии). Оборудование, реализующее метод просто в использовании, ремонте и обслуживании, имеет сравнительно низкую стоимость.

Как уже упоминалось, отверждение адгезива осуществляется в зависимости от состава при удалении или протекании реакции полимеризации. При этом применяются два метода активации: термическая и совмещенная, облучение ультрафиолетовым излучением с последующей термической обработкой. Наиболее широко используется полимеризация при нагреве в конвекционных печах (парогазовой фазе) или в инфракрасных печах. В конвекционных печах процесс происходит при более низких температурах, но требует более длительного времени. За счет меньшей инерционности нагрева инфракрасные печи позволяют проводить полимеризацию при более высоких температурах за более короткий промежуток времени (3-5 мин. При 120-100 °С). Кроме того, эти методы успешно применяются для пайки ПМ - изделий.

Полимеризация в ультрафиолетовом излучении, как отмечалось выше, чаще всего применяется в комбинации с нагревом. При ультрафиолетовом облучении на поверхности адгезива образуется затвердевшая пленка, препятствующая его растеканию на соседние конструктивные элементы печатного монтажа.

ЛИТЕРАТУРА

1. Технология поверхностного монтажа: Учеб. пособие / Кундас С.П., Достанко А.П., Ануфриев Л.П. и др. – Мн.: «Армита - Маркетинг, Менеджмент», 2000.

2. Технология радиоэлектронных устройств и автоматизация производства: Учебник/ А.П. Достанко, В.Л.Ланин, А.А. Хмыль, Л.П. Ануфриев; Под общ. ред. А.П. Достанко. – Мн.: Выш. шк., 2002

3. Роткоп Л.Л., Спокойный Ю.Е. Обеспечение тепловых режимов при конструировании радиоэлектронной аппаратуры. - М., 2006.

4. Гуськов Г.Я., Блинов Г.А., Газаров А.А. Монтаж микроэлектронной аппаратуры М.:Радио и связь, 2006.-176с.
