(1 - линза; 2 - просмоленная матерчатая прокладка; 3 - сферическая пластинка;

4 - смола; 5 - приспособление наклеечное);

Гипсовка. Способ применяется чаще всего для крепления призм с допусками на углы от 3' и выше и крупных кусков стекла. Гипсовка состоит из заливки водного раствора гипса с цементом в приспособление в виде котелка, корпуса и т. п. (рис. 7) прямо на детали, притертые к планшайбе. Днище котелка крепится к кольцу винтами или другим способом. Часто ограничиваются оберткой притирочной планшайбы резиновым ободом. После затвердения гипса и закрепления в нем днища, установленного прямо в гипс, обод снимается. Промежутки между

Рис. 7. Схема гипсовки:

1 - призма; 2 - притирочная планшайба; 3 - пластинка; 4 - днище; 5 - кольцо корпуса призмами после затвердения гипса зачищают проволочной щеткой на глубину 2-3 мм и промывают.

Для обеспечения зачистки блока пространство между призмами до заливки засыпают мелко просеянными сухими древесными опилками, а металлический обод ставится на 3—4 пластинки толщиной 2—3 мм. Для защиты от влаги и осыпания гипса зачищенное пространство покрывают расплавленным парафином.

Разблокировка производится раскалыванием гипса деревянным молотком или на специальном разгипсовочном прессе. Использование пресса снижает трудоемкость процесса разблокировки и обеспечивает более высокое качество, так как почти все призмы полностью освобождаются от гипса.

Метод оптического контакта. При обработке деталей с точными поверхностями (до 0,05 кольца), угловыми размерами 1—2”, параллельностью 1 —10” (точные пластины, зеркала, клинья, призмы) применяется крепление оптическим контактом. При этом отполированные «с цветом» 0,5—2 кольца поверхности деталей тщательно очищаются и обезжириваются (спирт, эфир, беличья кисточка, батистовые салфетки) и плавно опускаются и прижимаются к также тщательно подготовленной полированной поверхности контактного приспособления. Нажим производят до исчезновения интерференционной картины. Промежуток между деталями замазывают лаком, или раствором шеллака в ректификате.

Контактные приспособления могут быть разной формы и размеров (рис. 8) в зависимости от формы и размеров

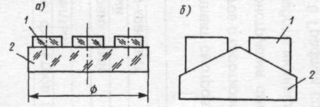

Рис. 8. Контактные приспособления для пластин и призм: а - контактная пластина с плоскопараллельными пластинками (1 - пластинки; 2 - контактная пластина); б - приспособление для призм и клиньев (1 - призмы; 2 - контактное приспособление) обрабатываемых деталей.

Поверхность их должна быть отполирована с точностью до 0,1—0,5 кольца. Если необходима параллельность, ее выдерживают до 1—2”. Точность углов также выдерживается строго, так как от точности угловых размеров, параллельности и качества поверхности контактных приспособлений зависит качество изделия.

При снятии с контакта применяют разогрев или охлаждение. Тонкие детали (0,1—0,5 мм) можно аккуратно снять лезвием бритвы или каплей эфира, налитой на поверхность детали.

Крепление в сепараторах. Сепараторы или разделяющие устройства применяют в заготовке и на окончательных операциях при точной доводке поверхности и угловых размеров. Сепаратор представляет собой обойму, имеющую вырезы, в которые закладываются обрабатываемые детали. Обработка таких деталей, например в заготовке, может вестись одновременно с двух сторон (рис. 9, а). Для точной доводки применяют толстые стеклянные пластины с вырезами разного диаметра, в которые закладываются различные детали (рис. 9, б). Вырезы не дают детали возможности упасть за пределы полировальника.

Рис. 9. Сепаратор: а — схема двусторонней шлифовки (1 — сепаратор; 2 — пластинки; 3 — шлифовальники); б—стеклянный сепаратор для механизированной доводки плоских деталей

Сам сепаратор в процессе работы все время исправляет поверхность полировальника, тем самым поддерживая его в хорошем состоянии, т. е. является и формовочным диском.

Если на детали (пластинке, клине) требуется увеличить или уменьшить угол клина, то на ее край наклеивают мягким воском груз, благодаря которому и происходит более сильное срабатывание нужного участка.

Соотношение площади отверстий и целой части сепаратора определяется расчетом.

Изготовление комплекта шлифовальников

Расшлифовка выпуклой поверхности при переходе от более крупных абразивов к более мелким всегда начинается с края. Этим обеспечивается выдерживание нужной толщины линзы по центру и равномерное сошлифовывание всей поверхности от краев к центру. Радиусы кривизны шлифовального инструмента меняются подрезкой при переходе от более крупных абразивов к более мелким.

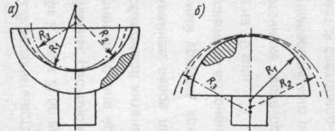

Рис. 10. Схематические изображения изменения радиуса кривизны поверхности инструмента чашки (а) и гриба (б):

R₁ — радиус кривизны обдирочного инструмента; R₂ — радиус кривизны инструмента для средней шлифовки; R₃ — радиус кривизны инструмента для мелкой шлифовки

Радиусы кривизны чашек постепенно уменьшаются (рис. 10,а), а грибов, наоборот, увеличиваются (рис. 10, б).

При расшлифовке инструмента поверхности его придается нужный радиус кривизны или точная плоскостность. Одновременно с этим поверхность прошлифовывается до удаления следов резца или шабера.

Последовательность операции следующая.

1. Поверхность инструмента для последнего этапа шлифования подгоняют подрезкой по шаблону заданного радиуса и после этого блокируют на нем блок из бракованных деталей.

2. На этом же инструменте блок шлифуется и полируется. Просматривается интерференционная картина («цвет»).

3. Если «цвет» не соответствует требованиям, которые предъявляются к данному комплекту шлифовальников, то производят повторную подрезку шлифовальника, повторную шлифовку, полировку и просмотр «цвета».

Рис. 11. Схема притирки:

а — поверхности малой кривизны; б — поверхности большой кривизны (D_бл — диаметр блока)

4. По достижении требуемого «цвета» инструмент шлифуется до выведения следов резца или шабера и блок еще раз окончательно проверяется по пробному стеклу.

5. Когда подготовлен последний шлифовальник, например для шлифовки микропорошком М10, производится подгонка (уже по притирке) шлифовальника, предшествующего последнему, например для шлифовки микропорошком М20. Для этого на нем шлифуют пробный блок и подгоняют его притирку к инструменту для последнего шлифования. Блоки с малой кривизной (с большими радиусами кривизны) должны притираться не менее чем на ¼ своего диаметра, а блоки большой кривизны на 1/6—1/7 диаметра (рис. 11). В производстве еще бытуют названия: «слабые радиусы» (большие радиусы кривизны), «сильные радиусы», или «крутые сферы» (малые радиусы кривизны). Эти названия применять не следует.

6. Под выправленный шлифовальник подгоняют предшествующий ему и т. д. до тех пор, пока не будет налажен весь комплект.

7. Каждый шлифовальник из комплекта шлифуется абразивом той крупности для которой он предназначен.

8. Для нормального полирования блоков, т.е. для более интенсивного полирования края блока, «цвет» сошлифовки должен давать «яму» с запасом в несколько колец (2-3) против заданного по чертежу.

Например, готовая деталь должна иметь «цвет» N = 3 после расшлифовки инструмент для шлифовки последним микропорошком, например М10 должен дать под пробное стекло на блоке «яму» в 5—6 колец.

9. Планшайбы должны быть слегка выпуклыми, т.е. давать на детали небольшую «яму» около 2—3 мкм.

Контроль правильности формы поверхности производится пробным стеклом, стеклянной линейкой или прибором ортотест. Прибор устанавливают тремя опорными штифтами на планшайбу. Подвижной наконечник, находящийся в центре и соединенный со стрелкой, укажет величину прогиба. Отклонение стрелки вправо укажет наличие «бугра», влево — «ямы». Центральное положение стрелки на шкале циферблата (нулевое положение) означает хорошую плоскость. Шкала дает показания в микрометрах (мкм).

Изготовление полировальников

Смоляной полировальник. Соответствующий по форме и размерам инструмент (гриб, чашка, планшайба) разогревается и на него выливается расплавленная не до очень жидкого состояния смола. Иногда на разогретый инструмент насыпают размельченную в виде небольших комочков смолу и выравнивают ее специальной лопаточкой, выдерживая при этом нужную толщину и равномерность слоя по всей поверхности инструмента.

После некоторого загустения смоляной подложки производится ее окончательная формовка увлажненным блоком или специальным формовочным приспособлением нужного радиуса кривизны. В центре слоя делается небольшое углубление, а края полировальника обрезаются ножом.

Суконный полировальник. Подложку для полировальника раскраивают по выкройке. Очень ворсистые материалы слегка обжигают. Для получения более ровной наклейки при наличии толстого материала следует вымочить его в воде и хорошо отжать.

Разогрев соответствующий инструмент (гриб, чашку или планшайбу), покрывают его поверхность размельченной смолой, накладывают сверху подложку (сукно, фетр) и обжимают специальной формой (обжимкой) или же блоком вручную или на прессе.

Как смоляной, так и суконный полировальник, пока подложка прочно не приклеилась смачивают полирующей суспензией и располировывают блоком до придания ему нужной формы.

Полировка точных оптических поверхностей (полировка на смоле)

Как уже отмечалось выше, качество полировки в сильной степени зависит от правильности выполнения всех предыдущих операций (наклейка, блокировка, шлифовка и т.д.), качества применяемых основных обрабатывающих и вспомогательных материалов (абразива, смолы и т.д.), постоянства температуры и влажности помещения (+20° ± 1°) и т.д.

В производстве ряд операций и подготовка инструмента производится специальными рабочими. Так, например, наклейка, блокировка, изготовление полировальников, расшлифовка инструмента часто выделяются в самостоятельные операции.

Тем не менее проверка самим рабочим качества инструмента, наклейки и блокировки должна производиться обязательно. Неправильно сделанная работа подлежит переделке.

Линзы (эластичный способ) не должны выступать за края наклеечного приспособления. Линзы не должны быть слишком высоко посажены или же, наоборот, слишком залиты.

Смола в промежутках между линзами должна быть удалена.

Линзы без фасок, с острыми краями, с фасками обработанными крупными абразивами, могут дать

Рис. 12. Схема подрезки крайней зоны полировальника: а — при вращении полировальника; б — при неподвижном полировальнике

В процессе полировки для регулировки процесса учитывается ряд моментов.

Если у детали больше срабатываются края («бугор»), то у полировальника подрезается острием ножа та часть, которая производит срабатывание края детали, т. е. крайняя зона полировальника (рис. 12). Наоборот, если у детали больше сработана середина («яма»), у полировальника подрезается средняя зона (рис. 13).

Если блок (или деталь) находится внизу, то при взаимной притирке у него всегда будут больше срабатываться края, а если сверху — середина. Поэтому иногда меняют взаимное расположение блока и инструмента.

В табл. 1 даны некоторые практические указания, как регулировать ход процесса полировки на смоле, изменяя характер подрезки, кинематики и режимов.
