3. Ввести кабель в корпус полки и зафиксировать в штатном держателе, волокна аккуратно отложить в сторону. Кабель внешней прокладки из-за повышенной жесткости должен быть обязательно дополнительно зафиксирован часовыми тисками или пластиковой стяжкой.
4. Армировать волокна вилками оптических соединителей. При наличии рефлектометра проверить отсутствие близких обрывов.
5. Последовательно, начиная с волокна с наибольшим номером, выполнить укладку световодов в корпусе полки.
Для соблюдения заданного радиуса изгиба использовать организатор световодов, защитная гильза сварного сростка или корпус механического сплай-са устанавливается в организатор сплайсов. Вилка аккуратно кладется на дно полки рядом с розеткой.
6. После укладки всех волокон подключить вилки соединителей к розеткам.
7. Закрыть крышку полки и установить ее корпус в 19-дюймовый конструктив.
8. Запас длины кабеля с соблюдением заданного радиуса изгиба свернуть в бухту, зафиксировать стяжками и поместить в боковую полость шкафа, под фальшпол или над фальшпотолком. При необходимости дополнительно зафиксировать бухту и сам кабель в рабочем положении пластиковыми стяжками или другими крепежными элементами.
9. Выполнить просветку рефлектометром и проверку оптическим тестером, результаты измерений внести в протокол.
10. Согласно рабочей документации выполнить требуемые подключения коммутационными шнурами.
11. Неиспользуемые розетки оптических соединителей закрыть защитными колпачками.
Настенная муфта монтируется аналогичным образом, за исключением того, что запас обычно фиксируется на стене с использованием дюбель-колье и пластиковых стяжек, а сам кабель на входе в корпус муфты крепится специальным кабельным фиксатором или элементом, который может заменить его функционально (см. рис. 1).

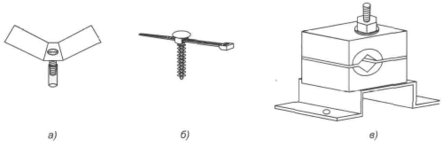

Рис.1. Элементы крепления кабелей внешней прокладки:
а) полоска жести;
б) дюбель-колье со стяжкой;
в) кабельный фиксатор
