Указываются конкретные цели и задачи, которые должны быть достигнуты и решены в процессе испытаний. Цель испытаний должна соответствовать виду испытаний.

4. Общие положения.

Указывается:

• перечень руководящих документов, на основании которых проводят испытания.

• место и продолжительность испытаний;

• организации (предприятия, учавствующие в испытаниях);

• перечень ранее проведенных испытаний, порядок использования их результатов;

• перечень предъявляемых на испытания конструкторских и технологических документов.

5. Объем испытаний.

• Перечень этапов испытаний и проверок, номенклатуру и значения показателей надежности, подлежащих контролю;

• последовательность, продолжительность и режимы испытаний для каждого показателя надежности;

• исходные данные для планирования испытаний каждого вида или непосредственно планы конторля показателей (тип плана, объем выборки, правила принятия решения);

• требования к наработке аппаратуры в процессе испытаний;

• перечень работ, проводимых после завершения испытаний, требования к ним, объем и порядок проведения;

Дополнительно могут быть указаны и другие требования, согласованные между разработчиком и заказчиком.

6. Условия и порядок проведения испытаний.

Указывают:

• условия проведения испытаний в соответствии со стандартами по надежности и ТУ на конкретный вид аппаратуры;

• условия начала и завершения отдельных видов испытаний;

• ограничения на проведение испытаний;

• порядок и правила контроля (оценки) показателей надежности, регламентирующие методы испытаний на надежность аппаратуры конкретного типа;

• порядок взаимодействия организаций при проведении испытаний;

• требования к квалификации и численности персонала, порядок его допуска к испытаниям;

• порядок привлечения экспертов для исследования отказов аппаратуры;

• меры, обеспечивающие безопасность и безаварийность проведения испытаний (в виде подраздела "Требования безопасности труда").

7. Материально-техническое обеспечение испытаний.

Указывают конкретные виды материально-технического обеспечения с распределением задач и обязанностей организаций (предприятий), учавствующих в испытании, устанавливаются сроки готовности материально-технического обеспечения.

Могут вводится подразделы: материально - технического, математического, обеспечения документацией и др.

8. Метрологическое обеспечение.

Приводят перечень необходимых средств измерений с указанием метрологических характеристик и назначения их при испытаниях, сроки их поверки.

9. Отчетность

Указывают перечень отчетных документов, которые должны оформляться в процессе испытаний и по их завершении, с указанием организаций и предприятий, утверждающих их, и сроков выполнения документов.

10. Приложения

Указывают перечень методик испытаний, применяемых для оценки показателей надежности.

Основные понятия теории вероятности, применяемые при испытаниях РЭСИ

В процессе испытаний ЭС приходится иметь дело со случайными событиями. Если сдаётся партия изделий, состоящая из N образцов и в ней имеется D дефектных изделий, то вероятность извлечения из этой партии дефектного образца:

Q=D÷N (5)

а извлечения бездефектного образца

P=(N-D) ÷ N=1-Q (6)

Величины Q и P называют генеральными характеристиками. Если D = 0, то Р = 1 , т.е. такое событие называют достоверным

Если, D = N т.е. Р = 0 - невозможное событие.

На практике имеем дело с практически невозможными (P→0) и практически достоверными (P→l) событиями.

Если методом случайного поиска или отбора из сдаваемой партии изделий взята выборка объёмом n изделий и в ней окажется d дефектных изделий, то

q = q÷n — статистическая вероятность дефектных изделий и p = (n-d) ÷n=1-q -статистическая вероятность бездефектных изделий.

Величины q и p-выборочные характеристики.

С ростом числа изделий в выборке статистические вероятности q и p приближаются к значениям генеральных характеристик Q и P.

Выборные характеристики, с помощью которых делают статистические выводы относительно генеральной совокупности, называют оценками генеральных характеристик. Чтобы дать представление о точности и надёжности оценки числа D дефектных изделий в выборке, пользуются доверительными границами.

Вероятность нахождения оцениваемого параметра в доверительных границах называют достоверностью.

Обычно достоверность берётся близкой к 1 и составляет 0,9; 0,95; 0,99.

Достоверность P* называют односторонней, если она отражает степень нашего доверия к тому, что Q ≥ Q_H или Q ≤ Q_В, где Q_Н и Q_В- нижняя и верхняя доверительные границы.

Двусторонняя достоверность может быть записана как

Q_h≤Q≤Q_b

На практике для расчета доверительных границ пользуются специальной таблицей, в которой приводятся коэффициенты К_Н и К_В для расчёта доверительных границ Q_Н и Q_В, при этом

Q_В=К_В/n (7)

Q_Н=К_Н/n при определённых значениях достоверности.

Определение объёма выборки

Слишком большой объём выборки приводит к недопустимым потерям времени и средств, малый объём - к сомнениям относительно достоверности полученных результатов.

Обычно при подготовке НТД поставщик по согласованию с заказчиком заранее устанавливает число дефектных изделий d_доп , которое допускается в выборке при приёмке партии. Если окажется, что d > d_доп, то партия изделий не принимается.

Т.о. наименьшее число отказавших изделий в испытываемой выборке, при котором результаты испытаний считаются положительными, называют приёмочным числом С.

Кривая зависимости вероятности P_оп приёмки партии изделий по результатам испытаний выборки объёмом n от заданной вероятности Q отказа изделий в партии, из которой взята выборка, называется оперативной характеристикой плана контроля надёжности изделий.

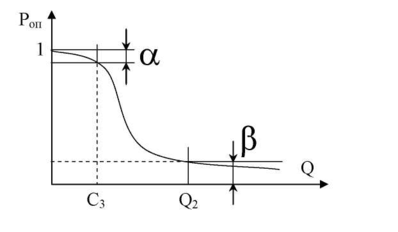

Рисунок 4 - Оперативная характеристика

Если для контролируемой партии вероятность отказа равна Q₁ и воспользоваться оперативной характеристикой можно определить Р.

Если Q=0,1, то Р=0,9, т.е. следует ожидать что 10% изделий будет забраковано по результатам испытаний выборки.

Если предположить, что партия имеет Q=0,9, то Р=0,1, т.е. 10% партии будет принято заказчиком.

При выборочном контроле надёжности партии Q₂ соответствующий риску β заказчика, называют браковочным уровнем показателя надёжности.

Значение показателя надёжности изделия, вероятность забракования которых равна риску ос изготовителя, называют приёмочным уровнем Q₁. Оба уровня могут быть определены по оперативной характеристике при заданных α и β

Приведём вид оперативной характеристики для нескольких значений числа С.

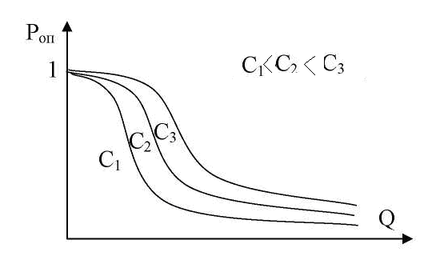

Рисунок 5 - Вид оперативной характеристики для нескольких значений числа С

Т.е. чем круче оперативная характеристика, тем меньше различие между приёмочным и браковочным уровнями.

ЛИТЕРАТУРА

1. Глудкин О.П. Методы и устройства испытания РЭС и ЭВС. – М.: Высш. школа., 2001 – 335 с

2. Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование/ под ред. А.И.Коробова М.: Радио и связь, 2002 – 272 с.

3. Млицкий В.Д., Беглария В.Х., Дубицкий Л.Г. Испытание аппаратуры и средства измерений на воздействие внешних факторов. М.: Машиностроение, 2003 – 567 с

4. Национальная система сертификации Республики Беларусь. Мн.: Госстандарт, 2007

5. Федоров В., Сергеев Н., Кондрашин А. Контроль и испытания в проектировании и производстве радиоэлектронных средств – Техносфера, 2005. – 504с.
