3. Принципы функционирования систем сотовой связи
Внедрение систем сотовой связи позволило решить проблему экономичного использования выделенной полосы радиочастот путем передачи сообщений на одних и тех же частотах и увеличить пропускную способность телекоммуникационных сетей. Свое название они получили в соответствии с сотовым принципом организации связи, согласно которому зона обслуживания (территория города или региона) делится на ячейки (соты). Эти системы подвижной связи, появившиеся сравнительно недавно, являются принципиально новым видом систем связи, так как они построены в соответствии с сотовым: принципом распределения частот по территории обслуживания (территориально-частотное планирование) и предназначены для обеспечения радиосвязью большого числа подвижных абонентов с выходом в телефонную сеть общего пользования. Если ведомственные (или частные) системы создавались (и создаются) в интересах небольшого числа абонентов, то сотовые системы подвижной связи стали использоваться в интересах широких слоев населения.
3.1 Деление обслуживаемой территории на соты
Разделить обслуживаемую территорию на ячейки (соты) можно двумя способами: либо основанным на измерении статистических характеристик распространения сигналов в системах связи, либо основанным на измерении или расчете параметров распространения сигнала для конкретного района.
При реализации первого способа вся обслуживаемая территория разделяется на одинаковые по форме зоны и с помощью закона статистической радиофизики определяются их допустимые размеры и расстояния до других зон, в пределах которых выполняются условия допустимого взаимного влияния. Для оптимального, т. е. без перекрытия или пропусков участков, разделения территории на соты могут быть использованы только три геометрические фигуры: треугольник, квадрат и шестиугольник. Наиболее подходящей фигурой является шестиугольник, так как, если антенну с круговой диаграммой направленности устанавливать в его центре, то будет обеспечен доступ почти ко всем участкам соты.
При использовании первого способа интервал между зонами, в которых используются одинаковые рабочие каналы, обычно получается больше требуемого для поддержания взаимных помех на допустимом уровне. Более приемлем второй способ разделения на зоны. В этом случае тщательно измеряют или рассчитывают параметры системы для определения минимального числа базовых станций, обеспечивающих удовлетворительное обслуживание абонентов по всей территории, определяют оптимальное место расположения базовой станции с учетом рельефа местности, рассматривают возможность использования направленных антенн, пассивных ретрансляторов и смежных центральных станций в момент пиковой нагрузки и т. д.
3.2 Повторное использование частот
Каждая из ячеек обслуживается своим передатчиком с невысокой выходной мощностью и ограниченным числом каналов связи. Это позволяет без помех использовать повторно частоты каналов этого передатчика в другой, удаленной на значительное расстояние, ячейке. Теоретически такие передатчики можно использовать и в соседних ячейках. Но на практике зоны обслуживания сот могут перекрываться под действием различных факторов, например, вследствие изменения условий распространения радиоволн. Поэтому в соседних ячейках используются различные частоты. Пример построения сот при использовании трех частот F1 - F3 представлен на рис1.

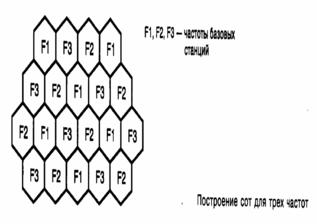

Группа сот с различными наборами частот называется кластером. Определяющим его параметром является количество используемых в соседних сотах частот. На рис1, например, размерность кластера равна трем. Но на практике это число может достигать пятнадцати.
Основной идеей, на которой базируется принцип сотовой связи, является повторное использование частот в несмежных сотах. Первым способом организации повторного использования частот, который применялся в аналоговых системах сотовой подвижной связи первого поколения, был способ, использующий антенны базовых станций с круговыми диаграммами направленности. Он предполагает передачу сигнала одинаковой мощности по всем направлениям, что для абонентских станций эквивалентно приему помех от всех базовых станций со всех направлений.
Базовые станции, на которых допускается повторное использование выделенного набора частот, удалены друг от друга на расстояние D, называемое "защитным интервалом". Именно возможность повторного применения одних и тех же частот определяет высокую эффективность использования частотного спектра в сотовых системах связи.
Смежные базовые станции, использующие различные наборы частотных каналов, образуют группу из С станций. Если каждой базовой станции выделяется набор из т каналов с шириной полосы каждого E, то общая ширина полосы, занимаемая системой сотовой связи, составит Fc =E т С.
Таким образом, величина С определяет минимально возможное число каналов в системе, поэтому ее часто называют частотным параметром системы, или коэффициентом повторения частот. Коэффициент С не зависит от числа каналов в наборе и увеличивается по мере уменьшения радиуса ячейки. Таким образом, при использовании ячеек меньших радиусов имеется возможность увеличения повторяемости частот.
Применение шестиугольных ячеек позволяет минимизировать ширину необходимого частотного диапазона, поскольку такая форма обеспечивает оптимальное соотношение между величинами С и D. Кроме того, шестиугольная форма наилучшим образом вписывается в круговую диаграмму направленности антенны базовой станции, установленной в центре ячейки.
Остановимся более подробно на вопросе выбора размера ячейки (радиуса R), Эти размеры определяют защитный интервал В между ячейками, в которых одни и те же частоты могут быть использованы повторно. Заметим, что величина защитного интервала D, кроме уже перечисленных факторов, зависит также от допустимого уровня помех и условий распространения радиоволн. В предположении, что интенсивность вызовов в пределах всей зоны одинакова, ячейки выбираются одного размера. Размер зоны обслуживания базовой станции, выражаемый через радиус ячейки R, определяет также число абонентов N, способных одновременно вести переговоры на всей территории обслуживания. Следовательно, уменьшение радиуса ячейки позволяет не только повысить эффективность использования выделенной полосы частот и увеличить абонентскую емкость системы, но и уменьшить мощность передатчиков и чувствительность приемников базовых и подвижных станций. Это, в свою очередь, улучшает условия электромагнитной совместимости средств сотовой связи с другими радиоэлектронными средствами и системами.
Эффективным способом снижения уровня помех может быть использование направленных секторных антенн с узкими диаграммами направленности. В секторе такой направленной антенны сигнал излучается преимущественно в одну сторону, а уровень излучения в противоположном направлении сокращается до минимума. Деление сот на секторы позволяет чаще применять частоты в сотах повторно. Общеизвестный способ повторного использования частот в организованных таким образом сотах основан на применении 3-секторных антенн для каждой базовой станции и трех соседних базовых станций с формированием ими девяти групп частот (рис. 2). В этом случае используются антенны с шириной диаграммы направленности 120°.

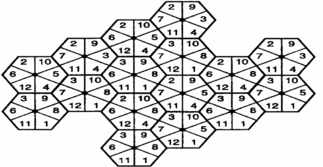

Самую высокую эффективность использования полосы частот и, следовательно, наибольшее число абонентов сети, работающих в этой полосе, обеспечивает разработанный фирмой Motorola (США) способ повторного использования частот, при котором задействуются две базовые станции. При реализации этого способа (рис. 3) каждая частота используется дважды в пределах кластера, состоящего из 4 ячеек; базовая станция каждой из них может работать на 12 частотах, используя антенны с диаграммой направленности шириной 60°.
3.3 Состав систем сотовой связи
Каждая из сот обслуживается многоканальным приемопередатчиком, называемым базовой станцией. Она служит своеобразным интерфейсом между сотовым телефоном и центром коммутации подвижной связи, где роль проводов обычной телефонной сети выполняют радиоволны. Число каналов базовой станции обычно кратно 8, например, 8, 16, 32... Один из каналов является управляющим (control channel). В некоторых ситуациях он может называться также каналом вызова (calling channel). Ha этом канале происходит непосредственное установление соединения при вызове подвижного абонента сети, а сам разговор начинается только после того, как будет найден свободный в данный момент канал и произойдет переключение на него. Все эти процессы происходят очень быстро и потому незаметно для абонента. Он лишь набирает нужный ему телефонный номер и разговаривает, как по обычному телефону.
Любой из каналов сотовой связи представляет собой пару частот для дуплексной связи, т. е. частоты базовой и подвижной станций разнесены. Это делается для того, чтобы улучшить фильтрацию сигналов и исключить взаимное влияние передатчика на приемник одного и того же устройства при их одновременной работе.

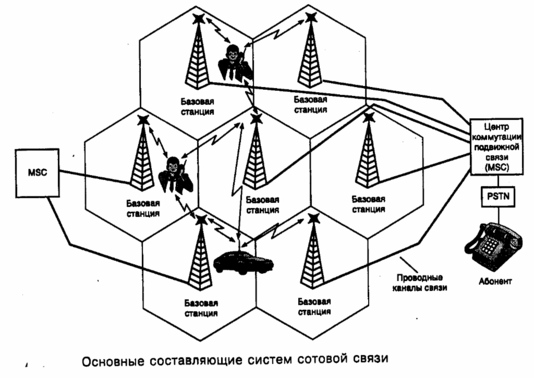

Все базовые станции соединены с центром коммутации подвижной связи (коммутатором) по выделенным проводным или радиорелейным каналам связи (рис 1). Центр коммутации MSC — это автоматическая телефонная станция системы сотовой связи, обеспечивающая все функции управления сетью.
Она осуществляет постоянное слежение за подвижными станциями, организует их эстафетную передачу, в процессе которой достигается непрерывность связи при перемещении подвижной станции из соты в соту и переключение рабочих каналов в соте при появлении помех или неисправностей, производит соединение подвижного абонента с тем, кто ему необходим в обычной телефонной сети и др.
3.4 Алгоритм функционирования систем сотовой связи
Несмотря на разнообразие стандартов сотовой связи, алгоритмы их функционирования, независимо от имеющихся особенностей, в основном сходны. Для абонента практически нет никакой разницы, в каком стандарте осуществляется связь. Если ему нужно позвонить, то он просто нажимает клавишу на своем радиотелефоне (это может быть любой сотовый радиотелефон), что соответствует снятию трубки обычного телефона. Когда же радиотелефон находится в режиме ожидания (состояние “трубка положена” обычного телефона), его приемное устройство постоянно сканирует (просматривает) либо все каналы системы, либо только управляющие. Для вызова соответствующего абонента всеми базовыми станциями сотовой системы связи по управляющим каналам передается сигнал вызова. Сотовый телефон вызываемого абонента при получении этого сигнала отвечает по одному из свободных каналов управления. Базовые станции, принявшие ответный сигнал, передают информацию о его параметрах в центр коммутации, который, в свою очередь, переключает разговор на ту базовую станцию, где зафиксирован максимальный уровень сигнала сотового радиотелефона вызываемого абонента.
Во время набора номера радиотелефон занимает один из свободных каналов, уровень сигнала базовой станции в котором в данный момент максимален. По мере удаления абонента от базовой станции или в связи с ухудшением условий распространения радиоволн уровень сигнала уменьшается, что ведет к ухудшению качества связи. Улучшение качества разговора достигается путем автоматического переключения абонента на другой канал связи. Это происходит следующим образом. Специальная процедура, называемая передачей управления вызовом или эстафетной передачей (в иностранной технической литературе — handover, или handoff), позволяет переключить разговор на свободный канал другой базовой станции, в зоне действия которой оказался в это время абонент. Аналогичные действия предпринимаются при снижении качества связи из-за влияния помех или при возникновении неисправностей коммутационного оборудования. Для контроля таких ситуаций базовая станция снабжена специальным приемником, периодически измеряющим уровень сигнала сотового телефона разговаривающего абонента и сравнивающим его с допустимым пределом. Если уровень сигнала меньше этого предела, то информация об этом автоматически передается в центр коммутации по служебному каналу связи. Центр коммутации выдает команду об измерении уровня сигнала сотового радиотелефона абонента на ближайшие к нему базовые станции. После получения информации от базовых станций об уровне этого сигнала центр коммутации переключает радиотелефон на ту из них, где уровень сигнала оказался наибольшим. Это происходит так быстро, что абонент совершенно не замечает переключении.
Иногда возникает ситуация, когда поток заявок на обслуживание, поступающий от абонентов сотовой сети, превышает количество каналов, имеющихся на всех близко расположенных базовых станциях. Это происходит тогда, когда все каналы станций заняты обслуживанием абонентов и нет ни одного свободного и поступает очередная заявка на обслуживание от подвижного абонента. В этом случае как временная мера (до освобождения одного из каналов) используется принцип эстафетной передачи внутри соты. При этом происходит поочередное переключение каналов в пределах одной и той же базовой станции для обеспечения связью всех абонентов.
Одна из важных услуг сети сотовой связи — предоставление возможности использования одного и того же радиотелефона при поездке в другой город, область или даже страну, причем сотовая сеть позволяет не только самому абоненту звонить из другого города или страны, но и получать звонки от тех, кто не успел застать его дома. В сотовой радиосвязи такая возможность называется роуминг (от англ. roam — скитаться, блуждать). Для организации роуминга сотовые сети должны быть одного стандарта (телефон стандарта GSM не будет работать в сети стандарта CDMA и т. п.), а центры коммутации подвижной связи этого стандарта должны быть соединены специальными каналами связи для обмена данными о местонахождении абонента. Иными словами, применительно к сотовым системам для обеспечения роуминга необходимо выполнение трех условий:
