В

Рис2

фильтрах на ПАВ эффект отражений стремятся уменьшить, для чего используют очень тонкие напыленные штыри, толщиной примерно 100 … 200 нм, а также подбирают соотношения между величинами a и h. Установлено, что целесообразно выбирать отношение a /(a+h), равное примерно 0,6 при материалах с небольшим значением kм и 0,7…0,8 - с большим kм.

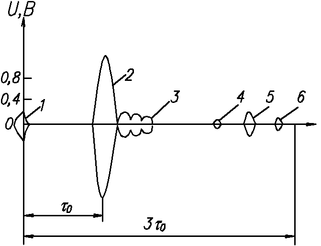

Характер отражения от других неоднородностей разнообразен. Для иллюстрации возможных причин отражений на рис.2 показаны ложные сигналы во временной области, возникающие при подаче δ-импульса на вход фильтра ПАВ. На рисунке: 1 - сигнал прямого распространения с практически нулевой задержкой; 2 - основной полезный сигнал ПАВ; 3 ― сигналы, многократно отраженные от штырей; 4 - сигналы, отраженные от поглотителей; 5 - сигнал, отраженный от левой кромки звукопровода; 6 - сигнал, отраженный от правой кромки звукопровода; τ0 ― время задержки основного сигнала при прохождении между ВШП.

При конструировании фильтров сначала в зависимости от требований к полосе и средней частоте выбирается материал звукопровода. Для звукопровода могут быть использованы как монокристаллические, так и поликристаллические (пьезокерамические) материалы. Монокристаллы обеспечивают малые потери на распространение ПАВ (около 0,1 … 0,5 дБ/см на частотах до 2 ГГц). Они стабильны во времени (для силиката висмута отклонение скорости волны от кристалла к кристаллу не превышает ±0,06%).

В фильтрах с соотношением ∆fп/f0 до 0,05 … 0,06 наиболее широко используется кварц SiO2 различных срезов.

ЛИТЕРАТУРА

1. Петров К.С. Радиоматериалы, радиокомпоненты и электроника: Учебное пособие для вузов. – СПб: Питер, 2003. – 512 с.

2. Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника: Учебник для вузов / Ю.Ф. Опадчий, О.П. Глудкин, А.И. Гуров; Под. ред. О.П. Глудкина. М.: Горячая Линия – Телеком, 2002. – 768 с.

3. Акимов Н.Н. и др. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник / Н.Н. Акимов, Е.П. Ващуков, В.А. Прохоренко, Ю.П. Ходоренок. Мн.: Беларусь, 2005. – 591 с.
