Комплекс коммуникационных средств для решения задач автоматизации SIMATIC NET (Siemens) содержит три самостоятельных технологии передачи данных для разных уровней управления: AS-интерфейс, сеть Profibus, сеть Industrial Ethernet. Области применения каждой технологии показаны на рис.2. Industrial Ethernet - технология классических компьютерных сетей и на верхнем уровне управления решает задачи информационного взаимодействия подсистем управления. AS-интерфейс с упрощенными алгоритмами организации передачи данных предназначен для обеспечения связи между двухпозиционными элементами локальных систем управления: датчиками, исполнительными устройствами, контроллерами нижнего уровня и т.п. Profibus содержат средства для реализации и технического взаимодействия локальных систем управления, и информационного взаимодействия подсистем управления.

3.2.1 AS-интерфейс

AS-интерфейс (международный стандарт EN 50 295) реализует обмен данными следующим образом:

AS-интерфейс является системой с одним ведущим устройством. Это устройство опрашивает поочерёдно все ведомые, ожидая от каждого ответ. Максимальное число ведомых устройств - 31, цикл опроса - 5 мс.

Адрес ведомого устройства является его идентификатором. Присвоение адреса происходит в системе AS-интерфейса только один раз.

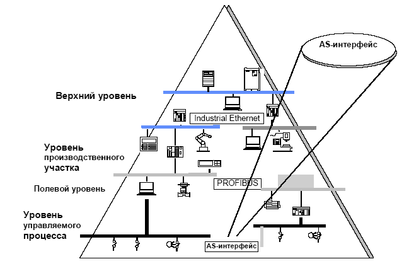

Рис.2. Коммуникационные средства SIMATIC NET

Установку адреса можно выполнить либо с помощью специального модуля задания сетевых адресов, или с помощью ведущего устройства. Адрес постоянно хранится в ведомом устройстве.

Ведущее устройство контролирует сигналы в линии связи, а также передаваемые данные и распознаёт ошибки передачи или выход из строя ведомых.

Замена или добавление ведомых устройств в режиме нормальной работы не окажет влияние на обмен данными с другими ведомыми устройствами.

Физические характеристики интерфейса:

2-жильный кабель для передачи сигналов и подачи напряжения питания. Мощность, которая может быть подана на ведомое устройство, зависит от используемого блока питания AS-интерфейса. Для выполнения соединений предлагается кабель специального типа, исключающий подключение с неправильной полярностью и позволяющий производить подключение пользовательских модулей AS-интерфейса методом прокалывания оболочки кабеля.

Древовидная топология сети при длине кабеля до 100 м. Древовидная топология AS-интерфейса позволяет использовать любую точку сегмента кабеля как начало новой ветви. Суммарная длина всех сегментов может достигать 100 м.

Сигналы физического уровня передаются по протоколу RS485 со скоростью 31,25 кбит/с.

В AS-интерфейсе используются сообщения с постоянной длиной. Отпадает необходимость в сложных процедурах управления передачей и установления длины сообщений или формата данных. Это позволяет ведущему устройству поочерёдно опрашивать все ведомые устройства за 5 мс и обновлять данные как на ведущем, так и на ведомых устройствах в пределах этого цикла. Ведомые устройства являются каналами ввода и вывода AS-интерфейса. Они активны только тогда, когда вызываются ведущим устройством и выполняют определённые действия или передают ответы на ведущее устройство по его команде. Каждое стандартное ведомое устройство может принимать 4 бита данных и передавать также 4 бита.

В системах SIMATIC роль ведущих устройств играют коммуникационные процессоры (CP), которые управляют обменом данных, или системы распределенного ввода/вывода (шлюзы, обеспечивающие доступ к исполнительным механизмам и датчикам, например, из PROFIBUS DP).

3.2.2 Сеть Profibus-DP

Технологии сетей PROFIBUS (Siemens) подразделяются на 3 протокола: DP, FMS и PA. Profibus-DP оптимизирован для быстрого обмена данными между системами автоматизации и децентрализованной периферией. FMS-сервисы (Fieldbus Message Specification) обеспечивают большую гибкость при передаче больших объемов данных. Profibus-DP и Profibus-FMS (стандарт EN 50170) применяют одинаковую технику передачи и единый протокол доступа к шине и поэтому могут работать через общий кабель. PROFIBUS-PA - специальная концепция, позволяющая подключать датчики и приводы, находящиеся во взрывоопасной зоне.

Физический уровень реализован по протоколу RS485 с соответствующими ограничениями по скорости и расстоянию. (Могут использоваться также волоконно-оптические или беспроводные каналы связи). Физически система PROFIBUS состоит из нагруженной с двух сторон активной линии - шинной структуры, которая обозначается, как сегмент шины RS485. Предельные параметры сети приведены в табл.1. К кабельному сегменту можно по стандарту RS-485 подключить до 32 устройств. Стандартные скорости: 9.6 кбит/с, 19.2 кбит/с, 45.45 кбит/с, 93.75 кбит/с, 187.5 кбит/с, 500 кбит/с, 1.5 Мбит/с, 3 Мбит/с, 6 Мбит/с или 12 Мбит/с.

Таблица 1

В сетях PROFIBUS используются методы доступа “Token Bus" (сеть с передачей маркера или маркерное кольцо) для активных станций и “Master-Slave" (Ведущий-Ведомый) - для пассивных. Алгоритм доступа не зависит от конкретной среды передачи данных и реализуется следующим образом:

Все активные узлы (ведущие) формируют логическое маркерное кольцо, имеющее фиксированный порядок, при этом каждый активный узел "знает" другие активные узлы и их порядок в логическом кольце (порядок не зависит от расположения активных узлов на шине).

Право доступа к каналу передачи данных, так называемый “маркер”, передаётся от активного узла к активному узлу в порядке, определяемом логическим кольцом.

Если узел получил маркер (адресованный именно ему), он может передавать пакеты. Время, отпущенное ему на передачу пакетов, определяется временем удержания маркера. Как только это время истекает, узлу разрешается передать только одно сообщение высокого приоритета. Если такое сообщение отсутствует, узел передаёт маркер следующему узлу в логическом кольце. Маркерные таймеры, по которым рассчитывается максимальное время удержания маркера, конфигурируются для всех активных узлов.

Если активный узел обладает маркером и для него сконфигурированы соединения с пассивными узлами (соединения "ведущее устройство - ведомое устройство"), производится опрос пассивных узлов (например, считывание значений) или передача данных на эти устройства (например, передача команд).

Пассивные узлы никогда не принимают маркер.

При инициализации сети каждому узлу назначается адрес в диапазоне 0-126. Активные узлы, подключенные к PROFIBUS, упорядочены по возрастанию их адреса в логическом маркерном кольце. Время одного обращения маркера через всех активных участников называется временем обращения маркера. Устанавливаемое заданное время обращения маркера Ttr (Time target rotation) определяет максимально разрешенное время обращения маркера.

Адреса всех имеющихся на шине активных узлов заносятся в LAS (List of Active Station - список активных станций). Для управления маркером при этом особенно важны адреса предыдущей станции PS (Previous Station), от которой маркер поступает, и следующей станции NS (Next Station), которой маркер передается. LAS также нужен, чтобы при текущей работе исключать из кольца вышедших из строя или дефектных активных участников и, соответственно, принимать вновь появившихся участников без помех текущему обмену данными по шине.

Метод Master-Slave дает возможность мастеру (активному узлу), который имеет право прямой передачи, опрашивать назначенных ему Slaves (пассивных узлов). Мастер при этом имеет возможность передавать и принимать сообщения от Slave. Цикл обмена между DP-Master и одним DP-Slave состоит из кадра запроса (Request Frame), отправляемого DP-Master, и передаваемого DP-Slave ответа или кадра подтверждения (Response Frame).

При инициализации сети должны согласовано задаваться различные временные параметры, необходимые для контроля работы сети по тайм-аутам. При обмене данными DP-Slave реагирует на кадры-запросы Data_Exchange DP-Master (класс 1), который его параметрировал и конфигурировал. Другие сообщения DP-Slave не обрабатывает. Внутри пользовательских данных нет дополнительных управляющих или структурных элементов для описания передаваемых данных, то есть передаются чистые пользовательские данные. С помощью кадров запрос-ответ можно обмениваться данными между DP-Master и DP-Slave в обоих направлениях объемом до 244 байт. Форматы кадров канального уровня:

Кадр с фиксированной длиной

SD1

DA

SA

FC

FCS

ED

Кадр с фиксированной длиной поля данных

SD3

DA

SA

FC

Data unit (l=3 байта)

FCS

ED

Кадр с переменной длиной поля данных

Кадр квитирования

SC

Кадр-token (маркер)

SD4

DA

SA

SC (Single Character) отдельный символ, используется только для квитирования (SC = E5h);

SD1-SD4 (Start Delimiter) стартовый байт для отличия различных форматов (SD1 = 10h, SD2 = 68h, SD3 = A2h, SD4 = DCh);

LE / LEr (LEngth) байт длины, указывает длину информационных полей для кадров с переменной длиной;

DA (Destination Adress) байт адреса узла - приемника;

SA (Source Adress) байт адреса узла - источника;

FC (Frame Control) контрольный байт содержит информацию о службе для данного сообщения и приоритет сообщения;

Data Unit поле данных, может также содержать возможные расширения адреса;

FCS (Frame Check Sequence) проверочный байт, содержит контрольную сумму;

ED (End Delimiter) оконечный байт, указывает на завершение кадра (ED = 16h).

При приеме кадров могут быть распознаны следующие ошибки:

ошибки символьного формата (четность, переполнение, ошибка кадра);

ошибки протокола;

ошибки разделителей начала и окончания;

ошибки байта проверки кадра;

ошибки длины кадра.

Кадр, у которого обнаружена ошибка, повторяется, по крайней мере, один раз. Имеется возможность повторять кадры до 8 раз (шинный параметр Retry). Наряду с передачей данных "точка-точка", могут осуществляться также передачи во многие точки Broadcast и Multicast. При коммуникациях Broadcast активный участник посылает сообщение всем остальным участникам (Master и Slave). Прием данных не квитируется. При коммуникациях Multicast активный узел посылает сообщение группе участников (Master и Slave). Прием данных также не квитируется.

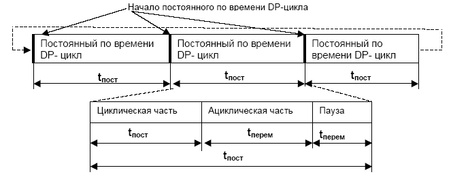

В некоторых случаях необходимо, чтобы шинный цикл DP по времени оставался постоянным (рис.3) и, следовательно, обмен данными должен происходить строго периодически. Это находит применение, например, в технике электроприводов для самосинхронизации нескольких приводов. В отличие от нормального DP цикла при постоянном по времени цикле в DP-Master резервируется определенная часть времени для ациклической передачи данных. Постоянный по времени DP-цикл может быть установлен только в системе с одним мастером.
