Для обеспечения эквивалентности методов испытаний широкополосным сигналом и синусоидальным с изменяющейся частотой должно выполнять условие:

, (8)

где grad(j) - градиент ускорения, g-c^1/2

σ - среднее квадратическое ускорение вибрации в узкой полосе частот, g

f - центральная частота полосы, Гц

Степень жесткости испытаний определяется сочетанием:

• диапазон частот;

• ширина сканирующей полосы частот;

• градиента ускорения;

• длительность испытаний.

Градиент ускорения определяется:

(9)

где G(f) - спектральная плотность ускорения при испытании методом ШСВ.

Длительность испытания

(10)

где t_ш - длительность испытаний ШСВ.

Структурная схема испытаний методом случайной вибрации со сканированием полосы частот (рисунок 6).

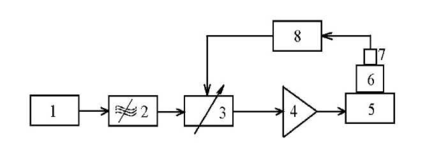

Рисунок 6 - Структурная схема испытаний методом случайной вибрации со сканированием полосы частот:

1 - генератор;2 - полосовой фильтр; 3 - усилитель с автоматическим регулированием уровня; 4 - усилитель мощности; 8 – виброизмерительная аппаратура

Испытательное оборудование для испытаний на воздействие вибраций

В лабораторных условиях испытания на вибрационные нагрузки проводят на вибростендах, входящих в состав вибрационных установок. Основные требования, которым должны удовлетворять виброустановки - это возможность получения гармонической вибрации в требуемом диапазоне частот и ускорений, устойчивость и надежность в работе.

Виброустановки классифицируются:

1. По способу возбуждения вибрации:

• механические с кинематическим и центробежным возбуждением;

• электродинамические,

• электромагнитные,

• гидравлические,

• гидромеханические,

• гидроэлектромагнитные,

• пьезоэлектрические и др.

2. По частотным диапазонам воспроизводимой вибрации:

• низкочастотные и высокочастотные,

• узкополосные и широкополосные.

3. По методу поведения испытаний:

• на фиксированных частотах и качающейся частоте;

• на ШСВ и сканированием полосы частот.

4. По предельным значениям основных параметров в заданном диапазоне частот:

• силе возбуждения,

• выталкивающему усилию,

• перемещению,

• скорости.

5. По кинематическим и конструктивным признакам:

• для создания возвратно-поступательной или угловой вибрации;

• для воспроизведения вибрации в одном или нескольких направлениях (одно- и многокомпонентные) и другие.

Наиболее практическое применение в настоящее время находят электродинамические вибрационные установки.

Виброустановки с механическим возбуждением является низкочастотными. Они используются для испытаний в диапазоне частот от 100 Гц в основном тяжёлых или крупногабаритных изделий массой до 100 кг.

Установки с электромагнитным возбуждением, в основном, используются для испытаний на фиксированных частотах 50 и 100 Гц. Достоинство: практически полное отсутствие магнитных полей в зоне испытаний. Недостаток: искажение синусоидальной формы колебаний.

Установки с гидравлическим возбуждением весьма эффективны на очень низких частотах (0,01÷1 Гц) с большими значениями возбуждающего усилия до 10⁶ H для изделий большой массы.

Пьезоэлектрические установки работают в области ВЧ большее 1000 Гц при очень малой грузоподъёмности (0,5 ÷ 1 Н).

Установки с электродинамическим возбуждением отличают широкий диапазон воспроизводимых частот, высокая направленность вибрации, низкий коэффициент нелинейных искажений, небольшие магнитные поля в зоне испытаний. Применение специальной аппаратуры управления позволяет реализовать все основные режимы испытаний.

Структурная схема ЭВУ показана на рисунке 7.

Рисунок 7 - Структурная схема ЭВУ:

1 - устройство управления вибрационной установки;

2 - усилитель мощности; 3 - согласующее устройство; 4 - вибростенд;

5 - преобразователь; 6 - измерительная аппаратура.

Типовая конструкция ЭД вибростенда имеет вид (рисунок 8):

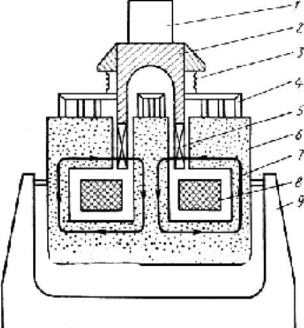

Р исунок 8 - Типовая конструкция ЭД вибростенда:

1 - испытываемое изделие; 2 - стол вибростенда; 3 - подвеска;

4 - магнитный экран; 5 - подвижная катушка; 6 - магнитопровод;

7 - магнитный поток; 8 - катушка подмагничивания; 9 - основание.

Обозначение вибростенда:

грузоподъёмность

УВЭ 5/1000

макс. воспроизводимая частота

При проведении испытаний для крепления изделий к столу вибростенда используют различные дополнительные приспособления. Требования к ним:

• крепление изделия должно осуществляться тем же способом, что и при эксплуатации;

• f_O приспособления больше в 1,5 ÷ 2 раза верхнего значения частоты
  вибрации;

• центр тяжести совпадает с осью виброштока.

Наиболее предпочтительна конструкция в виде куба:

(11)

где а - длина ребра, м.

Преобразователи:

• индуктивные,

• трансформаторные;

• электромагнитные,

• электродинамические;

• емкостные;

• пьезоэлектрические.

ЛИТЕРАТУРА

1. Глудкин О.П. Методы и устройства испытания РЭС и ЭВС. – М.: Высш. школа., 2001 – 335

2. Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование/ под ред. А.И.Коробова М.: Радио и связь, 2002 – 272 с

3. Млицкий В.Д., Беглария В.Х., Дубицкий Л.Г. Испытание аппаратуры и средства измерений на воздействие внешних факторов. М.: Машиностроение, 2003 – 567 с

4. Национальная система сертификации Республики Беларусь. Мн.: Госстандарт, 2007

5. Федоров В., Сергеев Н., Кондрашин А. Контроль и испытания в проектировании и производстве радиоэлектронных средств – Техносфера, 2005. – 504с.
