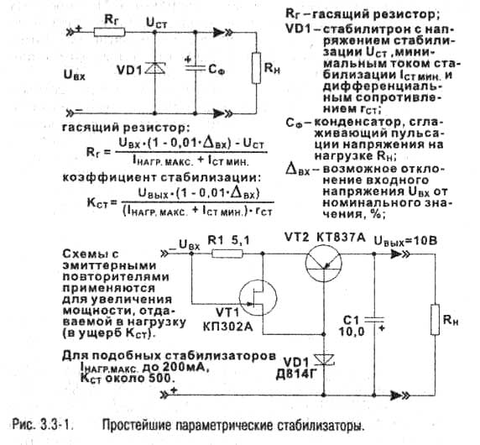

Послідовні прохідні лінійні стабілізатори відрізняються наступні характеристики: напруга на навантаженні не залежить від вхідної напруги і струму навантаження, допускаються високі значення струму навантаження, забезпечується високий коефіцієнт стабілізації і мале вихідний опір. Структурна схема типового лінійного стабілізатора представлена на рис. 3.3-2. Основний принцип на якій базується його робота - порівняння вихідної напруги з деяким стабілізованою опорною напругою і управління на основі результатів цього порівняння головним силовим елементом стабілізатора (на структурній схемі-Т.Н. прохідний транзистор VT1, що працює в лінійному режимі, але це може бути і група компонентів), на якому і розсіюється надлишкова потужність (див. наведену вище формулу). У більшості випадків радіоаматорського конструювання як джерела живлення пристроїв можуть застосовуватися лінійні ІП на основі мікросхем лінійних стабілізаторів серії К (КР) 142. Вони мають дуже хорошими параметрами, мають вбудовані ланцюга захисту від перевантажень, ланцюги Термокомпенсаціі тощо, легко доступні і прості в застосуванні (більшість стабілізаторів цієї серії повністю реалізовані всередині ІС, які (мають усього три висновки). Однак при конструюванні лінійних ІП великої потужності (25-100 Вт) потрібен більш тонкий підхід, а саме: застосування спеціальних трансформаторів з броньовими сердечниками (що мають більший КДП), пряме використання тільки інтегральних стабілізаторів неможливе зважаючи на недостатності їх потужності, тобто потрібні додаткові силові компоненти і , як наслідок, додаткові ланцюжка захисту від перевантаження, перегріву і перенапруги. Такі ІП виділяють багато тепла, припускають установку багатьох компонентів на великих радіаторах і, відповідно, досить габаритні; для досягнення високого коефіцієнта стабілізації вихідної напруги потрібні спеціальні схемні рішення.
