Текст из файла (страница 2)

Рис. 6. Гоморфный анализ вокализованный речи: а) взвешенный речевой сигнал; б) логарифм модуля кратковременного Фурье; в) значение фазы; г) «развернутая» фаза; д) комплексный кепстр; е) кепстр

На рис. 6,а показан сегмент вокализованного сигнала, взвешенный с окном Хемминга. На рис.6,б представлен логарифм модуля дискретного преобразования Фурье. В этой функции имеется периодическая компонента, обусловленная периодическим характером входного сигнала. На рис.6,в представлен разрывной характер главного значения фазы, а на рис. 6,г – фазовая кривая, лишенная разрывов. Результат преобразования Фурье в комплексный кепстр кривых на рис.6,б и 6,г представлен на рис.6,д.

Отметим наличие пиков в положительном и отрицательном времени и быстрое затухание компонент в области малых времен, что обусловлено совместным воздействием речевого тракта, источника возбуждения и излучением. Кепстр, являющийся обратным преобразованием Фурье логарифма амплитуды модуля спектра, показан на рис.6,е. В данном случае сохранены все основные особенности комплексного кепстра, поскольку он является четной частью комплексного кепстра.

Последовательность графиков на рис.6 показывает, как можно использовать гомоморфную фильтрацию для анализа речевого сигнала. Прежде всего отметим, что импульс в кепстре, обусловленный квазипериодическим возбуждением, оказывается отделенным от остальных компонент. Это приводит к соответствующей системе гомоморфной фильтрации речевого сигнала, представленной на рис. 7.

Рис. 7. Реализация системы гомоморфной фильтрации речи

Сегмент речевого сигнала взвешивается с некоторым окном и требуемые компоненты кепстра выделяются с использованием «окна по кепстру» . Если выбрать в соответствии ссотношением

(17)

где выбрано меньшим, чем период основного тона , то выходной сигнал аппроксимирует импульсную реакцию, определяемую (13). Этот вид фильтрации иногда называют «частотно-инвариантной линейной фильтрацией».

Если выбрать 1{п) таким образом, чтобы восстановить компоненты возбуждения, т. е.

(18).

то выходной сигнал аппроксимирует импульсную последовательность возбуждения, амплитуды которой затухают в соответствии с весами окна Хемминга, примененного при взвешивании входного сигнала.

В результате взвешенный комплексный кепстр подвергается обратному преобразованию для получения требуемых компонент.

Таким образом, с помощью гомоморфной фильтрации можно выделить ряд важных компонент речевого сигнала. Чаще сталкиваются с необходимостью оценки таких параметров, как период основного тона и частоты формант. Для этих целей кепстральный анализ весьма эффективен. Для вокализованного сегмента речи пик в кепстре возникает при задержке, соответствующей периоду основного тона. Для невокализованного сегмента такие пики в кепстре не возникают. Это свойство кепстра может быть использовано для классификации вокализованный/невокализованный и для периода основного тона на вокализованной речи.

Частоты формант также можно определить с использованием логарифма модуля передаточной функции речевого тракта, ко­торая вычисляется по кепстру с помощью кепстрального окна (17).

3. Оценивание основного тона на основе кепстра

Метод оценивания основного тона на основе кепстрального анализа достаточно прост. Вычисленный кепстр исследуется с целью отыскания пика в области возможных значений основного тона. Если пик в кепстре превышает порог, то сегмент классифицируется как вокализованный, а координата пика дает хорошую оценку периоду основного тона. Если максимум кепстpa нe превышает -порога, то сегмент классифицируется как невокализованный. Изменение во времени типа возбуждения и периода основного тона можно оценить с использованием зависящего от времени кепстра, что достигается на основе вычисления зависящего от времени преобразования Фурье. Обычно кепстр вычисляется 1 раз через каждые 10 – 20 мс, поскольку в нормальной речи параметры возбуждения не изменяются быстрее.

Гомоморфный анализ позволяет построить очень простой и эффективный алгоритм выделения основного тона и классификации речи на вокализованную/невокализованную. К сожалению, имеется ряд практических вопросов и трудностей, которые возникают при построении кепстральных анализаторов основного тона.

Во-первых, наличие выброса в кепстре в диапазоне 3—20 мс очень точно указывает на то, что данный сегмент является вокализованным. Однако отсутствие пика или наличие слабого пика не означает, что данный сегмент является невокализованным. Амплитуда или даже просто существование пика в кепстре зависит от целого ряда факторов, включая длину окна, используемого для взвешивания входного сигнала, и формантной структуры самого сигнала. Заметим,, что наибольшая амплитуда пика в кепстре равна единице. Это достигается только в случае абсолютного совпадения периодов основного тона. Это, конечно, совершенно не достижимо в реальном случае, даже если использовать прямоугольное временное окно, включающее целое число периодов. Прямоугольные временные окна применяются весьма редко вследствие худших результатов, даваемых ими при оценивании спектра. В случае, например, окна Хемминга очевидно, что как протяженность окна, так и его относительное расположение по отношению к речевому сигналу будут оказывать значительное влияние на величину наибольшего пика в кепстре.

Как крайний случай предположим, что окно имеет протяженность менее двух периодов основного тона. Очевидно, что при этом трудно ожидать точного оценивания периодичности по спектру или кепстру сигнала. Таким образом, протяженность окна может оказаться такой, что с учетом уменьшения амплитуды данных к границам выборки, по крайней мере, два периода основного тона пропадут во взвешенных данных. Для мужской речи с низкой частотой основного тона требуется окно порядка 40 мс. Для голосов с более высокой частотой основного тона требуются пропорционально меньшие окна. Желательно, конечно, выбирать окно настолько малым, насколько это возможно, чтобы избежать значительных изменений параметров сигнала на протяжении используемого сегмента. Чем длиннее окно, тем значительнее изменения параметров в пределах окна и тем больше отклонение от принятой модели анализа. Один из способов выбора окна, при котором оно было и не слишком длинным и не слишком коротким, состоит в адаптации длины окна с учетом предшествующих (или возможно среднего значения) оценок периодов основного тона.

Другая причина, по которой сигнал может сильно отличаться от описываемого моделью, заключается в чрезмерном ограничении полосы. Ярким примером подобной неадекватности может служить синусоидальный сигнал. В логарифме спектра такой сигнал даст только один пик. Поскольку в спектре нет периодических колебаний, в кепстре не будет пиков. В речевом сигнале вокализованные сегменты обычно очень узкополосны с плохо выра­женной гармонической структурой на частотах выше нескольких сотен герц. В этом случае пики в кепстре отсутствуют. К счастью, для любых значений периода, за исключением самых коротких, область, в которой возникают пики в кепстре, не содержит других компонент, кроме основного тона. Таким образом, для определения положения импульса основного тона можно использовать достаточно низкий порог (порядка 0,1).

При правильно подобранной протяженности окна на входе положение и амплитуда импульса кепстра обеспечивают в большинстве случаев хорошую оценку периода основного тона и классификации тон/шум. В тех случаях, когда кепстральный анализ не позволяет точно ответить на вопрос о наличии импульсов основного тона и значении периода, для вынесения окончательного решения можно привлечь дополнительную информацию о виде функции среднего числа переходов через нуль, энергии сигнала.

4. Гомоморфный вокодер

Гомоморфная обработка речевого сигнала приводит к весьма удобному описанию, где основные параметры сигнала отделены друг от друга, т. е. информация о сигнале возбуждения расположена в области больших времен, а информация о речевом тракте и форме импульса возбуждения – в области малых времен кепстра. Зависящий от времени комплексный спектр фактически содержит ту же информацию, что и текущий спектр сигнала, который, в свою очередь, является точным описанием речевого сигнала. Кепстральное представление, однако, не использует информации о фазе сигнала, содержащейся в преобразовании Фурье, и поэтому кратковременный кепстр не позволяет единственным образом описать речевое колебание. Тем не менее на основе кепстра можно оценить формантные-частоты, период основного тона и классифицировать сигнал как вокализованный или невокализованный. Кепстр используется также для непосредственного описания речи в системах, называемых гомоморфными вокодерами.

В гомоморфном вокодере кепстр вычисляется 1 раз через каждые 10 –20 мс. Период основного тона и признак тон/шум оцениваются по кепстру, а компоненты кепстра в области малых времен (примерно первые 30 отсчетов) квантуются и кодируются для передачи или хранения. По квантованным отсчетам кепстра в области малых времен в синтезаторе восстанавливается импульсная реакция h_v(n) или h_u(n) и вычисляется свертка с функцией возбуждения, восстановленной в синтезаторе по информации об основном тоне, признаке тон/шум и соответствующих амплитудах. Этот алгоритм представлен на рис. 8.

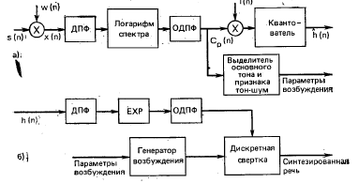

Рис.8. Структурная схема гомоморфного вокодера: а) анализатор; б) синтезатор

На рис.8,а показан анализатор. Сначала вычисляется кепстр, а затем с помощью кепстрального окна выделяется область малых времен. Для этого используется обычно первые 26 отсчетов кепстра. Полный кепстр использовался также для выделения информации и об основном тоне и признаке тон/шум. Информация о сигнале возбуждения совместно с квантованными значениями кепстра использовалась для цифрового представления сигнала и передавалась по каналу 50 – 100 раз в секунду. Для синтеза входного сигнала по кепстральному описанию вычислялась импульсная реакция. Поскольку кепстр – это четная функция времени, то для построения кепстра достаточно знать лишь его часть, локализованную в области положительного времени.

Преобразование Фурье части кепстра в области малых времен приводит к логарифму передаточной функции, описывающей совместное влияние речевого тракта, формы импульса возбуждения и излучения. Однако фаза в данном случае равна нулю. В схеме на рис. 8,б преобразование Фурье изменяется для получения действительного четного преобразования, обратное преобразован которого представляет собой «импульсную характеристику». являющуюся четной функцией. Импульсную характеристику, полученную таким образом по кепстру, можно свернуть с последовательностью импульсов, отстоящих друг от друга на период основного тона для вокализованной речи, и с равноотстоящей последовательностью импульсов случайной полярности для невокализованных сегментов.

По логарифмическому спектру можно получить и минимально-фазовую импульсную характеристику, для чего следует использовать кепстральное окно вида

(19}

Тесты на слуховое восприятие показали, что минимально-фазовое описание является наиболее предпочтительным. Это вполне естественно вследствие того, что минимально фазовый сигнал наиболее соответствует речевому сигналу.

Гомоморфный вокодер, как и любые вокодерные системы, в которых пытаются разделить параметры речи на сигнал возбуждения и параметры речевого тракта, позволяет достигнуть малой скорости передачи и дополнительной гибкости при обработке речи ценой усложнения в описании и потерь в качестве. Данная система обладает тем преимуществом, что кепстр, требующий для. своего вычисления наибольших затрат, позволяет оценить как параметры речевого тракта, так и параметры возбуждения. Данный метод наиболее привлекателен, если имеется возможность использования БИС для вычисления ДПФ.

Литература

1. Блейхут Р. Быстрые алгоритмы цифровой обработки сигналов: Пер. с англ.-М.: Мир, 2002.

2. Гольденберг Л.М. и др. Цифровая обработка сигналов: Справочник.- М.: Радио и связь, 2007.

3. Рабинер Д., Гоулд Б. Теория и применение цифровой обработки сигналов.-М.: Мир, 2005.

4. Ахмед Н., Рао К.Р. Ортогональные преобразования при обработке цифровых сигналов.-М.: Связь, 2003.
