Полученный алгоритм обработки свидетельствует о том, что оптимальная обработка некоррелированных портретов сводится к их взвешенному некогерентному накоплению со смешением, причем весовые коэффициенты и слагаемые смешения определяется априорно известными сведениями об эталонных портретах, т.е. сведениями об относитель­ной интенсивности их комплексных амплитуд . Структура уст­ройства оптимальной обработки некоррелированного портрета показа­на на рис 6.

Рис. 6. Структура оптимальной обработки некоррелированного портрета

Представляет большой мировоззренческий и практический инте­рес вопрос о целесообразности выбора весовых коэффициентов и слагаемых смешения , рекомендуемого результатами про­веденного синтеза устройств оптимальной обработки некоррелирован­ных портретов. Для этого рассмотрим среднее значение случайной величины , лежащей в основе принятия решения, при условии наличия на входе устройства распознавания портрета К-го класса:

=

Вводя понятие дифференциальной контрастности n -ых элементов K-го и L -го портретов

находим с учететом разложения

Таким образом, при определенном выборе весовых коэффициентов и слагаемого смещения , рекомендуемом результатами синтеза, случайная величина на выходе К-го канала при условии наличия портрета К-го класса в среднем всегда больше, чем на вы­ходе любого другого канала, и, следовательно, с вероятностью больше 0,5 будет приниматься решения о наличии портрета К-го клас­са. При атом следует заметить, что только благодаря указанному выбору весовых коэффициентов и слагаемого смешения опти­мальная обработка некоррелированного портрета даже в условиях его относительной энергетической недостаточности будет приводить в большинстве случаев к его правильной классификации.

Структура устройств различения сигналов

Задача различения сигналов характерна для радиотехнических систем передачи информации. В то же вре­мя для этих систем характерна так называемая задача разделения сиг­налов. Поясним некоторую терминологическую разницу задач различе­ния и разделения сигналов.

Задача разделения предполагает распределение сигналов по соот­ветствующим каналам многоканальных систем (по числу источников и потребите­лей передаваемых сообщений). Точное распределение сигналов по ка­налам необходимо для последующего воспроизведения содержащихся (закодированных) в сигналах передава­емых сообщений с наилучшими в статистическим смысле результатами, т.е. с наименьшими вероятностями ошибочного распределения сигналов (перепутывания) сигналов и с наибольшими вероятностями правильно­го распределения сигналов.

Задача различения, аналогичная задача распознавания в радио­локационных системах, воспринимается как задача формирования ре­шения о классе принятого сигнала из М возможных. Таким образом, в задаче различения сигналов прагматическая цель разделения сиг­налов для последующей их обработки (декодирования) и воспроизведе­ния передаваемых сообщений как бы за­слоняется (или замалчивается) и на передний план выставляется толь­ко задача эффективности разделения сигналов, что предполагает оценку качества решения задачи различения.

Поэтому, не забывая о прагматической цели разделения сигналов, ограничимся рассмотрением задачи их различения, которая с методоло­гической точки зрения аналогична задаче распознавания. Учитывая, что временная, пространственная и поляризационная структура исполь­зуемых сигналов является когерентной и сильно коррелированной, а также полагая, что все сигналы являются энергетически эквивалентны­ми

приходим к выводу о том, что структура устройства различения M сигналов должна быть многоканальной (М каналов), а оптимальная об­работка сигналов в каждом канале должна сводиться к их когерентному накоплению (фильтровому или корреляционному) с одинаковым смещением

или без смешения, если учесть, что в основе решения лежит случайная величина

устраняющая роль постоянного смещения в каналах (рис. 7).

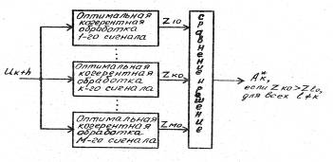

Рис. 7 Структура устройства различения М сигналов

Далее рассматриваются устройства различения сигналов по фор­ме (закону модуляции), времени, частоте, пространству и поляриза­ции.

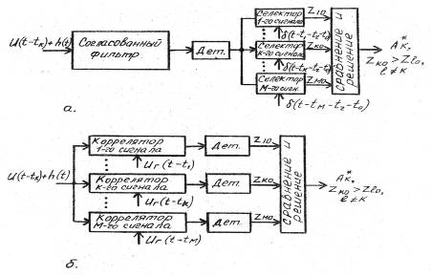

Различение сигналов по форме (закону модуляции) при фильтро­вой обработке (рис 8,а) основано на использовании М согласован­ных фильтров, импульсные характеристики которых являются зеркальным отображением закона модуляции К-го сигнала:

Различение сигналов по форме (закону модуляции) при корреля­ционной обработке (рис. 8,6) основано на использовании М кор­реляторов, опорные сигналы которых промодулированы в соответствии с законами модуляции К-ых сигналов

Рис. 8 Различение сигналов по форме (закону модуляции):

а) фильтровая обработка

б) корреляционная обработка

Следует отметить, что различаемые по форме сигналы перекрыва­ются как по времени, так и по спектру.

Различение сигналов по времени при фильтровой обработке (рис.
9,а) основано на использовании одного согласованного фильтра,
импульсная характеристика которого согласована с законом модуляции
сигналов

и временной селекции сжатых и рассовмещённых по времени на величи­ну сигналов.

Различение сигналов по времени по корреляционной обработке (рис. 9,б) основано на использовании М корреляторов, опорные сигналы которых с одинаковым законом модуляции

рассовмещены по времени относительно друг друга на величину .

Рис 9. Различение сигналов по времени:

а) фильтровая обработка

б) корреляционная обработка

Различаемые по времени сложные сигналы перекрываются как по времени (частично), так и по спектру (полностью).

Различение сигналов по частоте (рис. 10) основано на исполь­зовании общего для М корреляторов смесителя-перемножителя (демоду­лятора), осуществляющего сжатие по спектру принятых сигналов, и взаимно расстроенных узкополосных фильтров (радиоинтеграторов), осу­ществляющих расфильтровку рассовмещенных по спектру на величину сигналов. Различаемые по частоте сложные сигналы перекрываются как по времени (полностью), так и по спектру (частич­но).

Различение сигналов по пространству (рис.11) основано на использовании многоканальной ФАР с М диаграммообразующими каналами (ДОК), каждый из которых формирует свою двумерную диаграмму направленности в дальней зоне Фраунгофера или трехмерную диаграмму фокусировки (ДВ) в ближней зоне Френеля размеры которой соответственно равны:

, ,

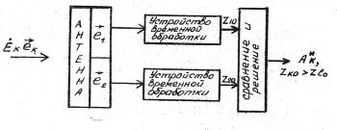

Различение сигналов по поляризации (рис. 12) основано на ис­пользовании полного поляризационного приема с двумя взаимно ортого­нальными по поляризации каналами в произвольном поляризационном базисе , совпадающем с поляризационным базисом, ко­торый используется при формировании двух взаимно ортогональных по поляризации сигналов, подлежащих разделению.

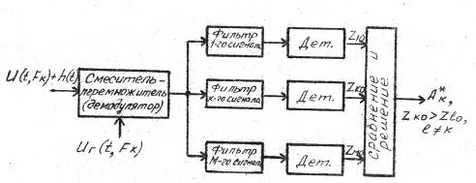

Рис.10. Различение сигналов по частоте

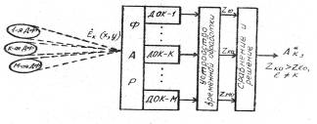

Рис.11. Различение сигналов по пространству

Рис. 12. Различение сигналов по поляризации

ЛИТЕРАТУРА

1. Охрименко А.Е. Основы извлечения, обработки и передачи информации. (В 6 частях). Минск, БГУИР, 2004.

2. Девятков Н.Д., Голант М.Б., Реброва Т.Б.. Радиоэлектроника и медицина. –Мн. – Радиоэлектроника, 2002.

3. Медицинская техника, М., Медицина 1996-2000 г.

4. Сиверс А.П. Проектирование радиоприемных устройств, М., Радио и связь, 2006.

5. Чердынцев В.В. Радиотехнические системы. – Мн.: Высшая школа, 2002.

6. Радиотехника и электроника. Межведоств. темат. научн. сборник. Вып. 22, Минск, БГУИР, 2004.
