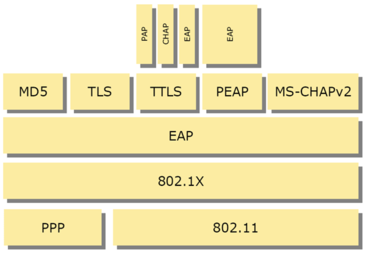

Рис.1 структура ЕАР кадра

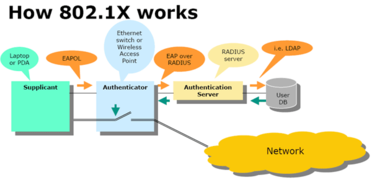

Рис.2. 802.1 в дії

4. Варіант застосування аутентифікації в безпроводових комп”ютерних мережах

Схема аутентифікації складається з трьох компонентів:

• Supplicant – софт, запущений на клієнтській машині, який намагається підключитись до мережі;

• Autentificator – вузол доступу, аутентифікатор ( безпроводова точка доступу чи провідний комутатор з підтримкою протоколу 802.1х );

• Autentification Server – сервер аутентифікації ( звичайно це RADIUS – сервер ).

Розглянемо сам процес аутентифікації. Він складається з наступних стадій:

1. Клієнт може відправити запит на аутентифікацію ( EAP-start message) в напрямку точки доступу.

2. Точка доступу ( аутентифікатор ) у відповідь посилає клієнту запит на ідентифікацію клієнта ( EAP-request/identity message ). Аутентифікатор може відіслати EAP-request самостійно, якщо побачить, що який-небудь з його портів перейшов в активний стан.

3. Клієнт у відповідь посилає EAP-response packet з необхідними даними, які точка доступу ( аутентифікатор ) перенаправляє в бік RADIUS – сервера ( сервера аутентифікації ).

4. Сервер аутентифікації посилає аутентифікатору challenge-пакет (запит інформації про справжність клієнта ). Аутентифікатор пересилає його клієнту.

5. Далі здійснюється процес взаємної ідентифікації сервера і клієнта. Кількість стадій пересилки пакетів туди-сюди варіює в залежності від метода ЕАР, але для безпроводових мереж підходить лише “strong” аутентифікація зі взаємною аутентифікацією клієнта і сервера ( EAP-TLS, EAP-TTLS, EAP-PEAP ) і попереднім шифруванням каналу зв”язку.

6. На наступній стадії, сервер аутентифікації, отримавши від клієнта необхідну інформацію, дозволяє ( accept ) чи забороняє ( reject ) тому доступ, з пересилкою даного повідомлення аутентифікатору. Аутентифікатор відкриває порт для Supplicant-a, якщо зі сторони RADIUS – сервера прийшла позитивна відповідь ( accept ).

7. Порт відкривається, аутентифікатор пересилає клієнту повідомлення про успішне завершення процесу і клієнт отримує доступ в мережу.

8. Після відключення клієнта, порт на точці доступа знову переходить у стан „закрито”.

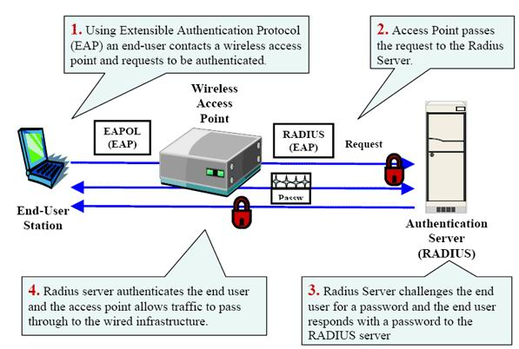

Описаний процес проілюстровано на рис.3 ( один з найпростіших методів ЕАР ):

Рис.3. Процес аутентифікації

Як видно з рисунка, для комунікації між клієнтом ( supplicant ) і точкою доступу ( autentificator ) використовуються пакети EAPOL. Протокол RADIUS використовується для обміну інформацією між точкою доступу і RADIUS-сервером. При транзитній пересилці інформації між клієнтом і сервером аутентифікації пакети ЕАР переупаковуються з одного формата в інший на аутентифікаторі.

Першочергова аутентифікація здійснюється на основі загальних даних, про які знають і клієнт, і сервер аутентифікації ( логін-пароль, сертифікат тощо ) – на цьому етапі генерується Master Key. Використовуючи Master Key, сервер аутентифікації і клієнт генерують парний майстер-ключ ( Pairwise Master Key ), який передається аутентифікатору зі сторони сервера аутентифікації. А вже на основі Pairwise Master Key і генеруються всі інші динамічні ключі, яким і закривається передаваємий трафік. Необхідно відмітити, що сам Pairwise Master Key теж динамічно змінюється.

Кілька слів про цифрові сертифікати, а точніше про РКІ.

Public Key Infrastructure ( PKI ) – інфраструктура відкритих ключів. РКІ забезпечує створення цифрових сертифікатів (по заздалегідь заданим правилам), управління ними, видача їх суб”єктам і відклик (анулювання). Крім того, РКІ забезпечує можливість перевірки валідності сертифікатів. Інфраструктура базується на криптографії з відкритим ключем. А вона, в свою чергу, дає можливість, маючи на руках пари ключів ( відкритий і особистий ), шифрувати інформацію одним з цих ключів так, щоб розшифрувати її можна було тільки іншим ключем.

Наприклад, зашифрувавши інформацію особистим ключем ( який є тільки у власника і нікому не передається ), її можна розшифрувати відкритим, загальнодоступним ключем ( це називається асиметричним шифруванням ). Тим самим засвідчується, що інформація прийшла саме до власника закритого ключа і ні від кого іншого. І навпаки, можна зашифрувати інформацію відкритим ключем власника і відіслати її отримувачу. Навіть якщо хтось по дорозі перехопить повідомлення, він не зможе його прочитати, так як не володіє особистим ключем отримувача.

Для посвідчення особи власника відкритого ключа використовують цифрові сертифікати, що тягнуть за собою всю інфраструктуру РКІ. Сертифікати складають певну інформацію, що дозволяє однозначно засвідчити особу власника ( точніше, підтвердження особи власника приходить від третьої сторони ).

Кожен суб”єкт РКІ ( будь-то звичайний користувач, веб-сервер, інший сервер чи мережений пристрій ) має особистий сертифікат ( чи кілька ), в якому міститься інформація, по якій його можна однозначно ідентифікувати і відкритий ключ власника.

Над усим цим стоїть сертифікаційний центр, Certificate Autority ( CA ), який підписує сертифікати суб”єктів, а також підтверджує валідність виданих сертифікатів тобто посвідчення особи власника. СА довіряють усі суб”єсти РКІ, тому корневий сертифікат (сертифікат CA ) має бути у списку довіри всіх суб”єстів РКІ.

Проаналізувавши даний матеріал можна зробити висновок, що при підключенні до безпроводової мережі можна аутентифікувати не тільки користувача, який підключається, але й сам підключающийся клієнт може зі своєї сторони аутентифікувати сервер, до якого він підключається. Достатньо вказати клієнтському софту перевіряти сертифікат сервера (тобто сертифікат, який видається RADIUS-сервером в початковій стадії при підключенні клієнта). Таким чином, можна захистити себе від „чужих” точок доступа, що маскуються під „свої”.

5. Варіант застосування аутентифікації в мережах мобільного зв”язку

У стільниковому зв”язку стандарту GSM, ідентифікаційний номер SIM-карти IMSI не можна вважати повністю захищеним від будь-якого роду „піратських” дій. Тому система безпеки GSM спирається в основному на криптографічну аутентифікацію SIM-карт їх дестриб”юторами за допомогою таємного алгоритму, називає мого А3/А8 чи А38.

Одночасно з номером IMSI оператор записує на SIM-карті секретний ключ ( К_і ), який також буде зберігатись у центрі аутентифікації АuC ( Autentification Centre ).

На практиці, коли мережі необхідно провести аутентифікацію SIM-карти мобільного телефона, вона генерує випадкове число ( RND ) з 16 байт ( інакше кажучи, 128 біт, звідки і пішла назва СОМР128 часто використовує мого алгоритму А3/А8 ). Центр аутентифікації виконує алгоритм по цьому числу RND з ключем, що відповідає ідентифікаційному номеру IMSI SIM-карти, одночасно передаючи RND на мобільний телефон.

SIM-карта останнього зі своєї сторони виконує той же алгоритм і з тими ж операціями, що дає наступні результати:

• Підпис ( SRES ) з 4 байт, що передається в центр аутентифікації з метою порівняння, розрахований в ньому самому;

• тимчасовий ключ шифрування ( К_с) з 8 байт, призначений для файла директорій SIM-карти.

Якщо підписи вираховані з однієї і іншої сторони ідентичні, то мережа визнає SIM-карту аутентичною і використовує ключ К_с для шифрування поступаючої інформації з допомогою більш простого, а відповідно і більш швидкого алгоритму. Цей алгоритм, називаємий А5, має деякі недоліки, що забезпечують прослуховування розмов ( легальне і нелегальне ).

Коли мова заходить про роумінг, то центр аутентифікації надає мережам інших країн число RND разом з відповідними SRES і К_с, при цьому ніколи не розкриваючи секретного ключа К_і.

Розглянемо використання цього механізму на конкретному зразку карти, спорядженого демонстраційним ключем К_і. Випадкова величина RND являє собою еквівалент у шістнадцятковому форматі текста FSCII з 16 знаків слова AUTENTIFICATION.

Перед виконанням кожного алгоритму необхідно вибрати директорію GSM ( 7F20 ):

A0 A4 00 00 02 7F 20

Карта відповідає, наприклад, 9F16. Для того, щоб запустити алгоритм GSM, необхідно набрати:

А0 88 00 00 10 41 55 54 48 45 4Е 54 49 46 49 43 41 54 49 4F 4E

У відповідь карта відправляє, наприклад, 9F 0C. Такий звіт говорить про те, що результат знаходиться в 12 байтах ( 0Сh ). Щоб з ним ознайомитись необхідно примінити команду Get Response ( операційний код С0h ) наступним чином:

А0 С0 00 00 0С

12 байт, інвертованих картою складаються з підпису SRES ( чотири перших байта ) і ключа К_с ( вісім останніх байт ). В розглянутому прикладі SRES має значення Е4 F0 F1 ED.

Таким чином, стає зрозуміло, що такий лінійний процес аутентифікації, який мережа може періодично здійснювати по мірі необхідності, потенційно надійніше, ніж системи off-line, що використовуються в області електронних розрахунків.

І дійсно, права власників SIM-карт записані не на самих SIM-картах, а у базах даних у операторів, де їх можна перевірити і обновити в режимі реального часу.
