тогда:

для Атырау (азимут = 122,8°, угол места = 16,37°)

L_a = 1 дБ; L_n = 1 дБ; L_g=7 дБ; L_Н = 2 дБ;

Дополнительное затухание при распространении вниз будет отличаться от затухания при распространении луча вверх на малую величину, которой можно, пренебречь, поэтому для удобства расчетов примем .

Следующим шагом необходимо произвести расчёт мощности для передатчиков ЗС и бортового ретранслятора. Так как мощности передатчиков ЦС и ИСЗ нам известны, приведем расчет мощности для удаленной станции, исходя из условий минимизации мощности передатчика удалённой станции.

Расчёт мощности передатчика земной станции выполняется по формуле из /6/:

(2.8)

где - затухание на трассе вверх, дБ;

- дополнительное затухание, дБ;

k = -228,6 дБ - постоянная Больцмана;

- суммарная шумовая температура борта, дБ;

- шумовая полоса ЗС, дБ;

- коэффициент усиления на передачу ЗС, дБ;

- коэффициент усиления на прием спутника, дБ;

- затухание в ВЧ-части земной, станции на передачу, дБ;

- затухание в ВЧ-части спутника на прием, дБ;

а = 7 дБ - коэффициент запаса;

(Рс/Рш) - сигнал/шум на входе приемника, дБ.

Для формулы (2.8) все величины подставляются в децибелах. Подставляя все вышеуказанные величины в формулу (2.8) получим:

Переведем в ватты, получаем:

.

Для реальной станции для С-диапазона предлагается использование передатчика мощностью 5 Вт.

Рассчитаем мощность, требующуюся при работе удаленной станции на центральную станцию по формуле (2.8):

Переведем Р_пер.З в ватты:

.

При работе удаленной станции на центральную требуется мощность 1,26 Вт, что показывает работоспособность станции с мощностью передатчика 5 Вт.

Исходя из расчетов по мощности и энергетике радиолиний, делаем вывод о том, что система реализована для существующего оборудования.

2. Расчет электромагнитной совместимости системы для Казахстана при использовании ИСЗ AsiaSat 2

Расчет электромагнитной совместимости системы основан на представлении, что по мере возрастания уровня мешающего излучения, увеличивается шумовая температура системы, подвергающейся помехам.

Согласно этому методу рассчитывается кажущееся увеличение эквивалентной шумовой температуры линии, обусловленное помехами, создаваемыми мешающей станцией и отношение этого увеличения к эквивалентной шумовой температуре спутниковой линии, выраженное в процентах /7/.

Для конкретного случая выберем земную станцию, находящуюся на территории России в Москве; эта станция является мешающей станцией для проектируемой системы и наоборот. Данные по этой станции приведены в таблице 3.1.

Мешающая система работает на тех же частотах, что и проектируемая и использует искусственный геостационарный спутник Горизонт Стационар 12, находящийся на 40° в.д., максимальная плотность потока мощности в полосе 1 Гц, подводимая к антенне спутника, усредненная в наихудшей полосе шириной 4 кГц, равна –57 дБ·Вт/Гц.

Таблица 3.1 – Параметры мешающей системы для расчета электромагнитной совместимости

Параметр	Величина
Широта, ° с.ш.	55
Долгота, ° в.д.	38
Диаметр антенны, м	6
Максимальная плотность мощности, подводимая к антенне, усредненная к наихудшей полосе, шириной 4 кГц, дБ·Вт/Гц	-34
Коэффициент передачи спутниковой линии на пути вниз	0,032
Шумовая температура, К	350

Методика расчета приведена в /7/ и сводится к определению приращения шумовой температуры по следующим формулам:

, (3.1)

где - приращение шумовой температуры на пути вверх, дБ;

- максимальная плотность мощности в полосе 1 Гц, подводимая к антенне передатчика станции мешающей, усредненная в наихудшей полосе, шириной 4 кГц, дБ;

- усиление антенны, работающей на передачу земной станции ЗС1, в направлении спутника С2, дБ;

- усиление приемной антенны спутника С2 в направлении ЗС1, дБ;

k - постоянная Больцмана;

L_u - затухание при распространении волны вверх, дБ.

, (3.2)

где - приращение шумовой температуры на пути вниз, дБ;

- максимальная плотность потока мощности в полосе 1 Гц, подводимая к антенне спутника С1, усредненная в наихудшей полосе шириной 4 кГц, дБ;

- усиление передающей антенны спутника С1 в направлении земной станции ЗС2;

- усиление антенны приемной станции ЗС2 в направлении спутника С1, дБ;

L_d - затухание при распространении волны вниз.

, (3.3)

где - кажущееся увеличение эквивалентной шумовой температуры всей спутниковой линии, К;

- коэффициент передачи конкретной спутниковой линии.

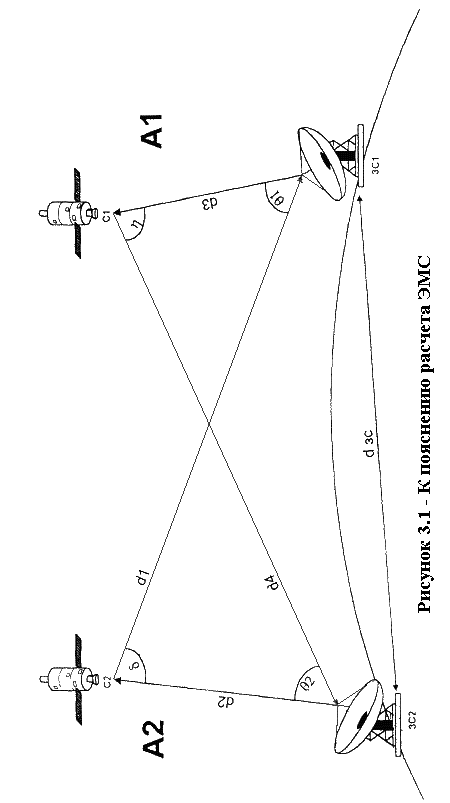

На рисунке 3.1 приведены все расстояния и углы, определенные в расчете. Система А1, связанная со спутником С1 и земной станции ЗС1 является мешающей для системы А2, состоящей из спутника С2 и земной станции ЗС2.

Определим неизвестные величины для формул (3.2) и (3.3):

Расстояние от станции до спутников по формуле (2.1):

а) Алматы:

;

;

б) Москва:

;

.

Далее определим расстояние между земными станциями:

, (3.4)

где ;

;

;

;

;

,

где R - радиус Земли (R = 6370 м);

- широта Алматинской станции;

- долгота Алматинской станции;

- широта Московской станции;

- долгота Московской станции.

Определим топоцентрические углы и /7/:

; (3.5)

где - расстояние от земной станции до первого спутника, км;

- расстояние от земной станции до второго спутника, км;

- геоцентрический угловой радиус, грд.

;

.

Далее определим экзоцентрические углы δ и η:

; (3.6)

;

.

Рассчитаем усиление антенн по направлению на мешающую систему. Так как на этих спутниках используются узконаправленные лучи, то усиление антенн по направлению, расходящемуся с главным, лепестком на угол можно определить, по формуле:

. (3.7)

Таким образом, вычисляем:

;

;

;

.

Необходимо вычислить потери при распространении сигнала на трассе вверх и вниз по формуле:

, (3.8)

где f - частота, МГц;

d - расстояние, км.

;

.

Оценим мешающее влияние Алматинской станции на Московскую. Подставив данные, полученные выше, в формулы (3.1), (3.2) получим:

;

;

Отсюда

;

,

тогда

.

Таким образом,

.

Процентное увеличение эквивалентной шумовой температуры составляет 5,98%, что меньше порогового уровня - 6%, следовательно, координация не требуется и работа системы не вносит помех работе Московской системы.

Оценим влияние Московской системы на Алматинскую. Как и в предыдущем примере рассчитаем:

;

;

Отсюда

;

,

тогда

.

Таким образом,

.

Значение меньше порогового уровня 6%. Из результатов вычислений можно сказать, что системы не мешают друг другу в работе, хотя оба спутника используют глобальный луч и практически нет разницы в уровнях между полезным и мешающим сигналом, которая могла бы иметь место за счет диаграммы направленности антенны на спутнике. То есть можно сделать вывод о совместимости систем.
