Коэффициент индуктивного сопротивления летательного аппарата для угла атаки
|
|
|
|
|
|
|
|
| 0.1 | 0,03618 | -0,25 | -0,16 | -0,1024 | -0,2624 | 0,016977 |
| 0.5 | 0,037936 | -0,2 | -0,15 | -0,096 | -0,224 | 0,018922 |
| 0.9 | 0,0408 | -0,15 | -0,15 | -0,096 | -0,192 | 0,021423 |
| 1 | 0,043592 | -0,12 | -0,147 | -0,09408 | -0,17088 | 0,02364 |
| 1.1 | 0,048428 | -0,08 | -0,145 | -0,0928 | -0,144 | 0,027268 |
| 1.5 | 0,051544 | 0,01 | -0,11 | -0,0704 | -0,064 | 0,03098 |
| 2 | 0,05648 | 0,17 | -0,1 | -0,064 | 0,0448 | 0,036467 |
| 3 | 0,0603 | 0,3 | -0,08 | -0,0512 | 0,1408 | 0,040972 |
| 4 | 0,03618 | -0,25 | -0,16 | -0,1024 | -0,2624 | 0,016977 |
Таблица 16
Коэффициент индуктивного сопротивления летательного аппарата для угла атаки
|
|
|
|
|
|
|
|
| 0.1 | 0,035 | -0,25 | -0,17 | -0,1088 | -0,2688 | 0,028613 |
| 0.5 | 0,03618 | -0,25 | -0,16 | -0,1024 | -0,2624 | 0,030181 |
| 0.9 | 0,037936 | -0,2 | -0,15 | -0,096 | -0,224 | 0,033639 |
| 1 | 0,0408 | -0,15 | -0,15 | -0,096 | -0,192 | 0,038086 |
| 1.1 | 0,043592 | -0,12 | -0,147 | -0,09408 | -0,17088 | 0,042027 |
| 1.5 | 0,048428 | -0,08 | -0,145 | -0,0928 | -0,144 | 0,048477 |
| 2 | 0,051544 | 0,01 | -0,11 | -0,0704 | -0,064 | 0,055076 |
| 3 | 0,05648 | 0,17 | -0,1 | -0,064 | 0,0448 | 0,064831 |
| 4 | 0,0603 | 0,3 | -0,08 | -0,0512 | 0,1408 | 0,07284 |
Таблица 17
Коэффициент индуктивного сопротивления летательного аппарата для угла атаки
|
|
|
|
|
|
|
|
| 0.1 | 0,035 | -0,25 | -0,17 | -0,1088 | -0,2688 | 0,044708 |
| 0.5 | 0,03618 | -0,25 | -0,16 | -0,1024 | -0,2624 | 0,047157 |
| 0.9 | 0,037936 | -0,2 | -0,15 | -0,096 | -0,224 | 0,052561 |
| 1 | 0,0408 | -0,15 | -0,15 | -0,096 | -0,192 | 0,059509 |
| 1.1 | 0,043592 | -0,12 | -0,147 | -0,09408 | -0,17088 | 0,065668 |
| 1.5 | 0,048428 | -0,08 | -0,145 | -0,0928 | -0,144 | 0,075745 |
| 2 | 0,051544 | 0,01 | -0,11 | -0,0704 | -0,064 | 0,086056 |
| 3 | 0,05648 | 0,17 | -0,1 | -0,064 | 0,0448 | 0,101298 |
| 4 | 0,0603 | 0,3 | -0,08 | -0,0512 | 0,1408 | 0,113812 |

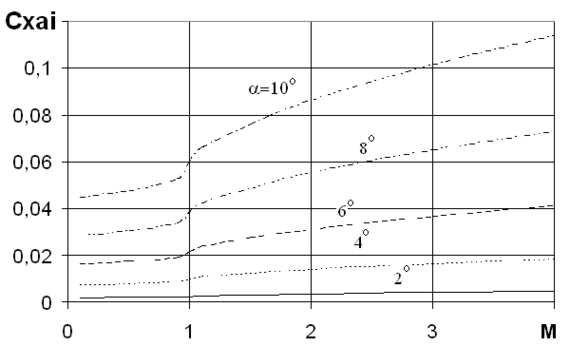

Рисунок 11 - Коэффициент индуктивного сопротивления летательного аппарата для углов атаки 2, 4, 6, 8, 10 градусов
2.9 Расчет координаты фокуса летательного аппарата
Фокусом летательного аппарата называют точку приложения той доли нормальной силы, которая пропорциональна углу атаки.
Координата фокуса летательного аппарата может быть найдена по формуле
,
где
,
- координаты фокусов носовой и переходной части;
,
,
- производные коэффициентов аэродинамических нормальных сил действующих на носовую, переходную части и на весь летательный аппарат.
Координата фокуса комбинации конической носовой части с цилиндром определяется по формуле
,
где
- длина конической части;
- объем конической части;
- площадь основания цилиндрической части;
- смещение фокуса носовой части при увеличении числа Маха.
Относительная величина смещения фокуса зависит от числа Маха, удлинения носовой и цилиндрической части и определяется по рисунку 11.2. /1/.
Координата фокуса усеченного конуса переходной части определяется следующим образом
,
где
,
- координаты фокусов достроенного и фиктивного конусов.
Координата фокуса продленного конуса, за которым следует цилиндрическая часть, определяется по формуле
,
где
- длина достроенного конуса;
- объем достроенного конуса;
- площадь основания цилиндрической части;
- относительное смещение фокуса за счет влияния цилиндрической части.
Координата фокуса фиктивного конуса, за которым отсутствует цилиндрическая часть, вычисляется по формуле
,
где
- длина фиктивного конуса;
- объем фиктивного конуса;
- площадь основания фиктивного конуса.
Координата фокуса переходной части относительно носка летательного аппарата находится по формуле
,
где
- расстояние вершины фиктивного конуса от носка летательного аппарата.
Для летательного аппарата, представленного на рисунке 6. =-8 м.

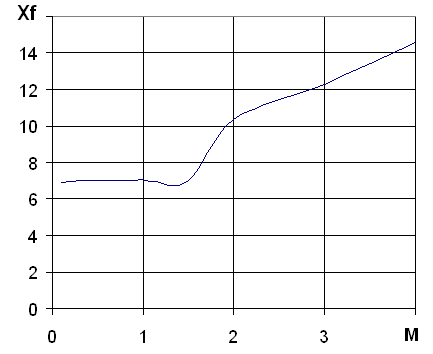

Результаты расчетов по определению координаты фокуса летательного аппарата представлены в таблице 18 и на рисунке 12.
Таблица 18
Координаты фокуса летательного аппарата
|
|
|
|
|
|
|
|
|
|
| 0.1 | 0,07 | 2,357333 | 0,09 | 15,13333 | 10,6 | 21,60612 | 13,60612 | 6,911835 |
| 0.5 | 0,075 | 2,373333 | 0,095 | 15,23333 | 10,6 | 21,63875 | 13,63875 | 7,022458 |
| 0.9 | 0,09 | 2,421333 | 0,097 | 15,27333 | 10,6 | 21,64862 | 13,64862 | 7,006346 |
| 1 | 0,11 | 2,485333 | 0,11 | 15,53333 | 10,6 | 21,71881 | 13,71881 | 7,084615 |
| 1.1 | 0,15 | 2,613333 | 0,113 | 15,59333 | 10,6 | 21,512 | 13,512 | 6,93652 |
| 1.5 | 0,2 | 2,773333 | 0,125 | 15,83333 | 10,6 | 22,03647 | 14,03647 | 7,034256 |
| 2 | 0,25 | 2,933333 | 0,32 | 19,73333 | 10,6 | 29,49282 | 21,49282 | 10,36533 |
| 3 | 0,33 | 3,189333 | 0,4 | 21,33333 | 10,6 | 30,86154 | 22,86154 | 12,31537 |
| 4 | 0,37 | 3,317333 | 0,5 | 23,33333 | 10,6 | 33,96418 | 25,96418 | 14,56412 |
