ВЧ четверки отличаются от НЧ четверок более высокой точностью изготовления и жесткостью допусков, что в целом обеспечивает меньшие взаимные влияния между цепями, особенно при высоких частотах и предназначены для работы в цифровых системах передачи ИКМ–120. НЧ четверки предназначены для цепей отделенческой связи, цепей автоматики и телемеханики, сигнальные пары (жилы) – для линейных цепей автоблокировки.

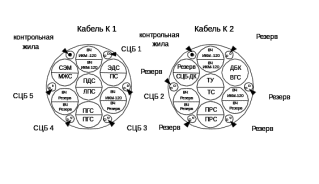

По типовым схемам распределения четверок при двухкабельной системе рекомендуется для ВЧ связей использовать в 7-ми четверочном кабеле вторую, четвертую и шестую четверки. Распределение цепей по четвёркам магистральных кабелей представлена в таблице 3.1

Строительные длины кабелей примем равной 850 метров.

Рис.1. Двухкабельная линия связи.

2.2 Распределение видов связи по кабелях

На основании выбранной системы организации кабельной магистрали, типов и ёмкостей кабелей, типа аппаратуры ВЧ уплотнения распределяем виды связи по физическим цепям.

На железнодорожном транспорте в соответствии с принятой структурой управления существует несколько отдельно организуемых первичных сетей связи: магистральная, дорожная, отделенческая и станционная.

Дорожные связи организуются в пределах каждой дороги и соединяют между собой управления дороги с отделениями и крупными железнодорожными станциями, а так же последние между собой. Для этого вида связи по заданию предоставляется 300 ВЧ каналов.

Самым насыщенным различными видами связи являются отделения дороги, так как именно на участках дорог в пределах отделений осуществляется непосредственное регулирование движения поездов и эксплуатация технических устройств железнодорожного транспорта. В отделении дороги с его территории стекается вся оперативная информация и здесь диспетчера, которые руководят движением поездов, энергосистемами, погрузкой, выгрузкой и распределением вагонов и другими технологическими операциями на участках и станциях.

В отделении дороги организуются следующие виды связи:

• отделенческая связь транспортной военизированной охраны (СТВ) - для оперативного управления отрядом транспортной военизированной охраны;

• отделенческая связь транспортной милиции (СТМ) - для оперативного управления линейными отделами транспортной милиции, организуется в пределах отделения;

• поездная диспетчерская связь (ПДС) - для руководства движением поездов, служит для переговоров поездного диспетчера (ДНЦ) с раздельными пунктами, входящими в обслуживаемый им участок l~100-200 км, границы участков обычно устанавливаются по сортировочным горкам и участковым станциям. Руководство движением ДНЦ реализует через дежурных по станциям (ДСП) и маневровых диспетчеров (ДСЦ). В процессе работы ДНЦ передает по цепи ПДС приказы об отправлении, проследовании поездов, обгоне их на промежуточных пунктах;

• энергодиспетчерская связь (ЭДС) - для оперативного руководства работой хозяйства электрификации и электроснабжения на электрифицированных участках железных дорог;

• вагонная диспетчерская связь (ВДС) - для оперативного регулирования вагонного парка, контроля за его продвижением и состояния погрузочно-разгрузочных работ;

• билетная диспетчерская связь (БДС) по продаже билетов на пассажирские поезда, организуется от бюро отделений до линейных пунктов (билетных касс). БДС является частью общего комплекса связи для централизованной продажи билетов на пассажирские поезда (ЖАОП-ЛЖД-БДС). Она используется для переговоров диспетчеров бюро по распределению мест на пассажирские поезда с кассирами линейных и городских билетных касс;

• служебная диспетчерская связь (СДС) - для оперативного руководства работой технического персонала дистанциями сигнализации и связи по обеспечению надежного действия устройств автоматики, телемеханики и связи на станциях и перегонах, организуется в пределах каждой дистанции;

• локомотивная диспетчерская связь (ЛДС) - для переговоров локомотивного диспетчера с работниками отделения, занимающихся подготовкой локомотивного парка;

• линейно-путевая связь (ЛПС) - для оперативного руководства работой технического персонала дистанции пути, занятого обслуживанием и содержанием устройств и искусственных сооружений;

• постанционная связь (ПС) - для служебных переговоров работников промежуточных станций (разъездов и остановочных пунктов) между собой и с работниками участковых и отделенческих станций. Линия ПС включается в междугородние телефонные коммутаторы на станциях участка, что обеспечивает выход абонентов в сеть дальней дорожной телефонной связи. В неё могут включаться и АТС промежуточных станций для связи абонентов АТС с абонентами других промежуточных станций;

• поездная межстанционная связь (МЖС), предназначена для переговоров дежурных смежных раздельных пунктов по вопросам движения поездов. МЖС организуется смежными станциям, разъездами, обгонными пунктами, путевыми постами;

• перегонная связь (ПГС) - для переговоров работников служб (автоматики, телемеханики и связями пути, энергетики), находящиеся на перегоне, с дежурными по станциям (ДСП), ограничивающим перегон, поездным и энергодиспетчером, диспетчерами дистанции пути, сигнализации и связи. При отсутствии поездной радиосвязи на участке или при неисправности локомотивной радиостанции, ПГС служит для связи остановившегося в пути поезда с дежурным ближайших станций. Перегонная связь используется для организации связи с местом восстановительных работ на перегоне;

• связь охраняемого переезда (ОПС) - связь дежурного по охраняемому переезду с дежурными по ближайшей станции и поездным диспетчером для переговоров по обеспечению безопасности движения на железнодорожном переезде, а также для контроля внешнего состояния поездов.

• а также поездная радиосвязь (ПРС), обходная перегонная связь (ОПГС), телеуправление (ТУ), телесигнализация (ТС), связь для передачи сигналов диспетчерской централизации или диспетчерского контроля (КЛ), связь для передачи данных в вычислительный центр (ВЦ), ПДРС.

Всего 19 видов связи, организуемых по НЧ каналам.

На станционном уровне организуются сети общеслужебной (местной) телефонной и оперативно-технологической (станционной) связей. В данном курсовом проекте мы этот вид связи не проектируем.

Для осуществления связи между светофорами и оборудованием СЦБ на станции применяют линейные цепи, которые организуются по НЧ каналам СЦБ.

2.3 Выбор трассы связи

Трасса линии выбирается с учетом наименьшего объема работ при строительстве, удобства эксплуатации и минимальных затрат по защите от всех видов влияний. Выбранная трасса прокладки магистрального кабеля должна отвечать следующим основным техническим условиям: трасса должна быть возможно короче; топографические и геологические условия должны обеспечивать наименьший объем земляных работ и максимальное применение строительных механизмов порубки лесных и лесозащитных насаждений, а также потравы сельскохозяйственных культур должны быть минимальными. В лесистой местности вырубают просеки шириной 6 м, корчуют пни на всей ширине просеки и делают планировку площади на ширине 3 м.

Трассу выбирают с той стороны железнодорожного полотна, на которой размещено преобладающее количество линейных объектов и пассажирских зданий. Трасса выбирается с таким расчетом, чтобы число переходов кабеля через железную дорогу было минимальным. В нашем проекте трассу лучше проложить справа от железной дороги. На перегонах и малых станциях трасса, как правило, должна проходить в пределах полосы отвода железной дороги. На отдельных участках, в особенности на подходах к крупным станциям, трасса кабеля может быть выбрана за пределами полосы отвода, когда это технически и экономически оправдано. Если трасса проходит вне полосы отвода, то для сохранности и нормального содержания кабеля устанавливают охранную зону по 2 м в обе стороны от оси проложенного кабеля. Если прокладка трассы в пределах полосы отвода невозможна, желательно ширину полосы отвода увеличить так, чтобы от кабеля до границы полосы отвода была сохранена зона шириной 1 м; трассу выбирают за пределами территории, на которой возможна дополнительная укладка путей. Расстояние от кабельной линии связи до полотна железной дороги определяется расчётами внешних влияний.

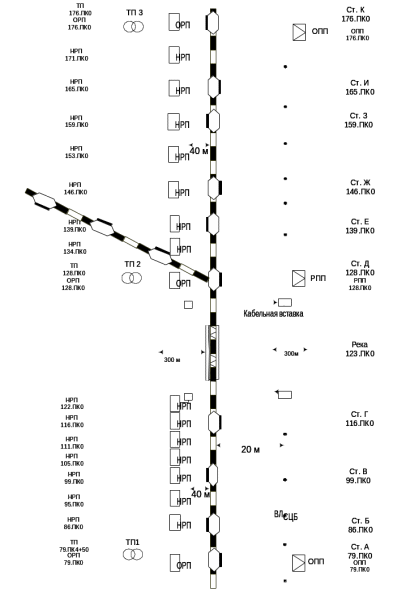

Рисунок 2.1 План трассы прохождения кабельной линии связи.

2.4 Оценка внешних влияний на КЛС

Основными типами линий высокого напряжения, оказывающих электромагнитное влияние на линии связи, являются:

• контактная тяговая сеть железных дорог, электрифицированных по системе переменного тока;

• линии электропередачи, служащие источником энергоснабжения объектов МПС и других ведомств;

• силовая часть высоковольтно-сигнальных линий автоблокировки.

В нашем проекте мы рассчитываем внешние влияния только от контактной тяговой сети железной дороги.

Преобладающее влияние контактной сети переменного тока на линии связи объясняется, с одной стороны, тем, что эти линии высокого напряжения являются несимметричными, в качестве обратного провода в них используются рельсы с некомпенсированным внешним электромагнитным полем, а с другой стороны тем, что они имеют значительную длину сближения с магистралью связи. Контактная сеть переменного тока оказывает опасное и мешающее влияние на линии связи.

Различают два режима работы тяговых подстанций переменного тока:

• схема одностороннего питания, когда контактная сеть на длине участка запитывается лишь с одной стороны (вынужденный режим);

• схема двустороннего питания, когда тяговые участки получают питание одновременно с двух сторон от двух подстанций (нормальный рабочий режим).

В нашем случае тяговые подстанции работают в вынужденном режиме, следовательно расчёт ведётся для вынужденного режима.

2.4.1 Вредные влияния

На кабельные линии связи линии высокого напряжения оказывают лишь магнитное влияние. Электрическое влияние не учитываются, вследствие хороших экранирующих свойств слоя почвы и внешних металлических оболочек кабеля
