6. Функциональная схема управления инвертором
На рисунке 3 изображена функциональная схема управления инвертором, где приведены следующие обозначения:
ЗГ - задающий генератор;
ДЧ - делитель частоты;
ЛЗ – линия задержки;
ФИЗ – формирователь запирающих импульсов управления для тиристоров;
ФИО – формирователь отпирающих импульсов управления для тиристоров.
В качестве задающего генератора чаще всего применяют стабилизированный по частоте мультивибратор с кварцевым резонатором. Импульсы с задающего генератора поступают на делитель частоты, который разделяет сигналы, поступающие на тиристоры VS1,4 и VS2,3. Поскольку используется запираемые тиристоры, необходимо формировать отпирающие и запирающие импульсы. Линии задержки, которые можно построить на базе логических схем И-НЕ, обеспечивают некоторую задержку отпирания очередной пары тиристоров прежде, чем восстановят свои управляющие свойства предыдущая пара тиристоров.

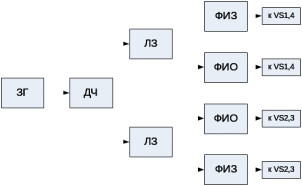

Рисунок 6 – Функциональная схема управления инвертором
Список литературы
1 Бурков А.Т. Электронная техника и преобразователи: Учебник для вузов ж.д. транспорта – М.: Транспорт, 1999. – 464с.
2 Чебовский О.Г., Моисеев Л.Г. Силовые полупроводниковые приборы: Справочник. – 2-е изд., перераб. и доп. – М.: Энергоатомиздат, 1985. – 400 с.
3 Раков В.А. Пассажирский электровоз ЧС2. Изд. 3-е, перераб. и доп. М., «Транспорт», 1976, 320с.
