Максимальное и минимальное касательное напряжения знакопеременного цикла для наиболее нагруженной 3-й шатунной шейки (см. табл. 2.3)
Среднее напряжение и амплитуда напряжений:
-
коэффициент концентрации напряжений
-коэффициент поверхностной чувствительности
– масштабный коэффициент
q=0.71- коэффициент чувствительности материала к концентрации напряжений
то запас прочности коренной шейки определяют по пределу усталости:
Моменты, изгибающие шатунную шейку однопролётного коленчатого вала в плоскости, перпендикулярной плоскости кривошипа:
где
Масляное отверстие на шатунной шейке целесообразно сделать в горизонтальной плоскости (φм=45˚)
расчет моментов приведен в табл.3.1.
Максимальные и минимальные нормальные напряжения ассиметричного цикла в шатунной шейке:
где
Таблица 3.1.
| φ | МТ | Мz | Мφм |
| 0 | 330,29 | -628,77 | -211,33 |
| 30 | 941,63 | -397,87 | 384,12 |
| 60 | 840,91 | -51,86 | 557,69 |
| 90 | 603,44 | -38,34 | 399,40 |
| 120 | 588,32 | -220,89 | 259,59 |
| 150 | 270,26 | -328,38 | -41,27 |
| 180 | 268,22 | -347,61 | -56,31 |
| 210 | 682,74 | -328,38 | 250,28 |
| 240 | 351,12 | -228,25 | 86,72 |
| 270 | -33,05 | -49,52 | -58,39 |
| 300 | -46,51 | -22,70 | -48,94 |
| 330 | 2,44 | -162,15 | -112,98 |
| 360 | -109,17 | -37,41 | -103,63 |
| 390 | 688,86 | 864,01 | 1098,10 |
| 420 | 672,44 | 160,21 | 588,63 |
| 450 | 617,49 | -162,42 | 321,57 |
| 480 | 1134,37 | -417,83 | 506,23 |
| 510 | 729,89 | -525,43 | 144,22 |
| 540 | 452,81 | -439,70 | 9,02 |
| 570 | 199,00 | -344,15 | -102,79 |
| 600 | -157,90 | -228,21 | -273,04 |
| 630 | -245,75 | -41,32 | -202,93 |
| 660 | 836,05 | -48,97 | 556,30 |
| 690 | 703,98 | -389,74 | 221,89 |
| 720 | 330,29 | -628,77 | -211,33 |
| min | -273,04 | ||
| max | 1098,10 |
Среднее напряжение и амплитуда напряжений:
- коэффициент концентрации напряжений
-коэффициент поверхностной чувствительности
– масштабный коэффициент
q=0,71- коэффициент чувствительности материала к концентрации напряжений
Запас прочности шатунной шейки от нормальных напряжений определяется по пределу усталости:
Общий запас прочности шатунной шейки:
3.4.3 Расчет щеки.
Проверка необходимости расчета щеки. Если выполняется условие:
,
то проводить проверочный расчет щеки нет необходимости:
,
55,5 мм > 41,05 мм
→ значит проверять щеки на прочность нет необходимости.
Список использованной литературы
-
Воробьев В.И. Автомобильные двигатели. Расчет и конструирование автомобильного двигателя. Методические указания к выполнению курсового проекта для студентов дневной формы обучения специальности 1505 "Автомобили и автомобильное хозяйство"- Брянск БИТМ – 1990 – 42 с.
-
Колчин А.И. Демидов В.П. Расчет автотракторных двигателей. М, "Высшая школа" 1979, 345 с.
-
Ховак М.С. Маслов Т.С. Автомобильные двигатели изд. 2-е пер. и доп. М "Машиностроение", 1971, 4456 с.
Приложения

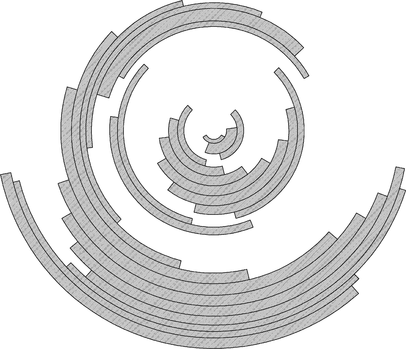

Приложение 1. Развёрнутая диаграмма износа шатунной шейки
