1.4 Расчет объема работ по ТР ВАЗ-2109
Определение годового пробега автомобиля данной марки.
Для расчёта объёма работ по ТР необходимо предварительно определить годовой пробег одного автомобиля ВАЗ-2109. При известном коэффициенте технической готовности (αт), количестве рабочих дней предприятия в году (Др), и величине среднесуточного пробега может быть определён годовой пробег автомобиля по формуле:
(1.1)
где Др – число дней работы АТП в году;
Т – коэффициент технической готовности автомобилей данной марки.
Lг= 210·365·0,83=63620 км
Определение удельной скорректированной трудоемкости текущего ремонта автомобиля определенной марки (модели) определяется по формуле:
(1.2)
где
- нормативная удельная трудоемкость ТР, чел.-ч/1000км;
к1, к3, к4, к5 – коэффициенты корректирования нормативной удельной трудоемкости ТР, учитывающие соответственно категорию условий эксплуатации, природно-климатические условия, количество единиц подвижного состава и способ его хранения.
tтр=1,8·1,1·1,0·1,1·0,4·1,15=1,002=1 чел.-ч/1000км.
Расчет годового объема работ по ТР.
, (1.3)
где Аи- списочное число автомобилей парка.
Ттр=63620·1,8·60/1000=6871 чел.-ч.
1.5 Распределение трудоемкости по видам работ
Распределение трудоемкости по видам работ в процентном соотношении, по формуле
(1.4)
где - установленный процент распределения трудоемкости i-го вида воздействий;
Тгi – годовая трудоемкость воздействия i-го вида (ЕО, ТО-1, ТО-2, СО, ТР, Д-1, Д-2), чел.-ч.
Расчеты проводим по формуле (1.4) аналогично для всех видов работ:
Распределение трудоемкости работ ТР.
Постовые.
Диагностические работы
чел.-ч.
Остальные расчёты проводятся аналогично, результаты расчётов распределение работ по ТР сводится в таблицу 1.1.
1.6 Определение числа производственных рабочих
Списочный состав производственных рабочих Рсп определяют по формуле
(1.5)
где Тгi – годовая трудоемкость работ в зоне ТО и диагностики, ТР или в данном цехе, чел.-ч;
Фг – действительный годовой фонд времени рабочего в зоне или цехе, ч.
Расчеты проводим по формуле (2.5) аналогично для всех видов работ:
Списочный состав производственных рабочих ТР.
Постовые.
Диагностические работы
Остальные расчёты проводятся аналогично, результаты расчётов списочного состава производственных рабочих зоны по ТР сводится в таблицу 1.1.
Явочный состав производственных рабочих определяют следующим образом
(1.6)
где Фнг – номинальный годовой фонд времени рабочего зоны или цехе, ч.
Расчеты проводим по формуле (1.6) аналогично для всех видов работ:
Явочный состав производственных рабочих ТР.
Постовые.
Диагностические работы
Остальные расчёты проводятся аналогично, результаты расчётов явочный состава производственных рабочих по ТР сводится в таблицу 1.1.
Таблица 1.1.
Количество производственных рабочих зоны ТР.
| Виды работ | Трудоем-кость Тгi, чел.-ч | Рсп | Ряв | ||
| расчетное | принятое | расчетное | принятое | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Постовые: 1. Диагностические | 137,42 | 0,07 | 1 | 0,07 | 1 |
| 2. Регулировочные | 274,84 | 0,15 | 0,13 | ||
| 3. Разборочно-сборочные | 2130,01 | 1,16 | 1,03 | ||
| 4. Сварочно-жестяницкие | 549,68 | 0,3 | 1 | 0,3 | 1 |
| 5. Малярные | 687,1 | 0,4 | 0,33 | ||
| Участковые: 1. Агрегатные | 893,23 | 0,5 | 0,43 | ||
| 2. Слесарно-механические | 549,68 | 0,3 | 0,3 | ||
| 3.Электротехнические | 343,55 | 0,2 | 0,17 | ||
| 4. Аккумуляторные | 68,71 | 0,04 | 3 | 0,03 | 2 |
| 5. Ремонт приборов системы питания | 137,42 | 0,08 | 0,07 | ||
| 6. Шиномонтажные | 137,42 | 0,07 | 0,07 | ||
| 7. Вулканизационные | 68,71 | 0,04 | 0,03 | ||
| 8. Кузнечно-рессорные | 137,42 | 0,07 | 0,07 | ||
| 9. Медницкие | 137,42 | 0,08 | 0,07 | ||
| 10. Сварочные | 68,71 | 0,04 | 0,03 | ||
| 11. Жестяницкие | 68,71 | 0,03 | 0,03 | ||
| 12. Арматурные | 2404,85 | 1,3 | 1,16 | ||
| 13. Обойные | 2404,85 | 1,3 | 1,16 | ||
| Итого | 6871 | 6,13 | 5 | 5,48 | 4 |
2. Организационная часть
2.1 Выбор и обоснование метода организации технологического процесса
Рассмотрим существующие методы организации технологического процесса и на основание плюсов и минусов выберем наиболее подходящий нам. В настоящее время существует 2 метода организации технологического процесса: индивидуальный и агрегатный.
При индивидуальном методе неисправные узлы, агрегаты снимаются с автомобиля, ремонтируются и устанавливаются вновь на тот же автомобиль. При этом методе агрегаты не обезличиваются и время простоя автомобиля в ремонте определяется длительностью ремонта наиболее трудоёмкого агрегата. При отсутствии обезлички повышается ответственность и заинтересованность водителей за сохранность автомобиля, увеличивается срок их службы снижаются затраты на ремонт агрегатов. Недостатки: автомобиль может продолжительное время простаивать в ремонте, поэтому его применяют когда простой автомобиля не оказывает влияние на выполнение плана перевозок и на простой других неисправных автомобилей в ожидании освобождённого поста, а также при отсутствии запасных частей и агрегатов.
Сущность агрегатного метода ремонта заключается в замене неисправных узлов, приборов, агрегатов исправными, новыми или заранее отремонтированного или взятого из оборотного фонда. Основным преимуществом данного метода является снижение времени простоя авто в ремонте которое определяется лишь временем необходимым для ремонта узлов и агрегатов. Недостатки: необходимо иметь большой фонд запасных частей по всему автомобилю в целом, при этом в автомобильном парке предприятия может находится разномарочный состав автомобилей что опять же увеличивает расходы на приобретение большого числа запасных частей. Снижение времени простоя в ремонте обуславливается повышением коэффициента технической готовности, а в следствии в увеличение производительности и снижение стоимости (себестоимости) перевозок.
Проанализировав методы на мой взгляд наиболее рациональным и целесообразным будет применение индивидуального метода организации технологического процесса. При ремонте жидкостного насоса трудоёмкость составляет 47 чел-мин, что не займёт много времени и простои автомобиля незначительный. Организацию технологического процесса осуществляем по схеме рисунок 3.
Для того, чтобы технология ремонта была проведена в полном объеме перечня работ, необходим правильный подбор оборудования из каталогов оборудования[3]. Для ритмичной работы производственного корпуса нужно создать рабочие места с высоко квалифицированным обслуживающим персоналом, а также аппарата управления.

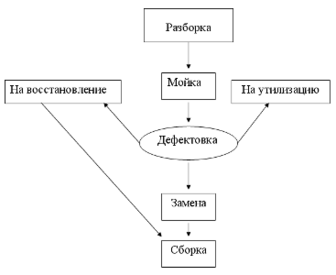

Схема организации технологического процесса Рисунок 3
2.2. Подбор технологического оборудования
Оборудование для выполнения технологии ремонта в агрегатном участке приведено в таблице 3
Таблица 3
Технологическое оборудование
| Наименование | Модель | Размер (Д×Ш×В), м |
| 1 | 2 | 3 |
| 1. Верстак слесарный | ПИ-012М | 1,4×0,8×1,0 |
| 2. Тиски слесарные | СТ – 400 | 0,4×0,2×0,25 |
| 3. Прибор универсальный для проверки поршня с шатуном | 2451 | 0,67×0,50×1,1 |
| 4. Станок для шлифования фасок клапанов | 2215 | 0,67×0,51×1,2 |
| 5. Пресс с ручным приводом | ОКС – 761 | 0,65×0,50×1,6 |
| 6. Станок настольно – сверлильный | НС – 12А | 0,65×0,50×1,5 |
| 7. Стеллаж секционный | ПИ-029 | 1,4×0,45×2,0 |
| 8. Стол для контроля и сортировки деталей | Р – 902 | 2,0×0,8×1,0 |
| 9. Тельфер | МН Н4-10 | 0,25×0,25×0,3 |
| 10. Универсальные центры для проверки валов | Р – 304 | 1,5×0,6×1,1 |
| 11. Ларь для обтирочных материалов | ЛР – 6 – 25 | 1,0×0,5×0,6 |
| 12. Шкаф для приборов | ШР – 25 | 1,2×0,6×1,8 |
| 13. Поверочная плита | П – 750 | 1,0×0,75×1,0 |
| 14. Стенд для ремонта двигателей | 2650 | 1,3×0,84×1,7 |
| 15. Стенд для ремонта двигателей | 2473 | 1,0×0,68×1,6 |
| 16. Стенд для ремонта рулевых механизмов и карданных валов | Р – 215 | 0,93×0,6×1,05 |
| 17. Пресс гидравлический | 2153 | 1,0×0,7×1,80 |
| 18. Стенд для ремонта коробок передач | Р – 201 | 0,6×0,54×1,3 |
| 19. Стенд для ремонта редукторов задних мостов | 2365 | 0,83×0,7×1,35 |
| 20. Стенд для ремонта передних и задних мостов | 2450 | 1,84×0,76×1,4 |
| 21. Стенд для заточки инструментов | ЗА64 | 0,8×0,52×1,0 |
| 22. Вертикально – сверлильный станок | 2А125 | 1,15×1,12×1,8 |
| 23. Инструментальный шкаф для станочника | ШС – 12 | 0,5×0,5×1,5 |
| 24. Ванна для мойки мелких деталей | 2031 | 1,5×0,7×0,7 |
| 25. Установка для механизированной мойки деталей | 196 – М | 1,87×1,65×1,7 |
| 26. Подвесная кран - балка | ГОСТ 7860 – 67 | 6,87×0,42×0,35 |
2.3 Расчет площади участка
