Приемы работ, связанные с установкой и снятием детали, записываются так: "Установить деталь", "Снять деталь" и т.д. Приемы обозначаются прописными буквами русского алфавита.

Применяемое оборудование обозначается кратким наименованием с указанием модели. Для инструментов дается краткая характеристика в соответствующих графах.

Наращивание и обработка посадочных поясков.

Коррозийный износ и деформацию поясков гильзы устраняют железнением (предварительное шлифование, нанесение покрытия и окончательное шлифование до исходного размера) или плазменным напылением с последующим оплавлением покрытия (предварительное шлифование, струйная обработка, нанесения покрытия, оплавление покрытия кислородным пламенем, окончательное шлифование восстановленных поясков).

Растачивание гильзы.

Перед растачиванием "зеркала", гильза цилиндра устанавливается в приспособление для крепления гильз (рис.3), размещённое на столе станка. Растачивание гильз производится под ближайший ремонтный размер, в зависимости от наличия новых поршней стандартного ремонтного размера, на алмазно-расточном станке модели 2А78Н за один проход резцами оснащенными пластинами из эльбора или твёрдого сплава ВК6. Режимы резания: подача - 0,03...0,05 мм/об; скорость резания - 80...100 м /мин; глубина резания - 0,015 - 0,2 мм. Базовыми поверхностями при расточке служат посадочные пояски (5) приспособления и торец опорного бурта гильзы. По неизношенному пояску в верхней части гильзы с помощью индикаторного приспособления (4) совмещают оси шпинделя и гильзы. Следует иметь в виду, что смещение оси гильзы из-за неправильного центрирования при последующем хонинговании исправить невозможно.

3. Конструкторская часть

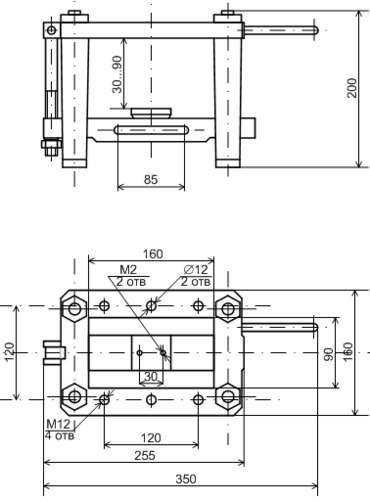

Станочное приспособление 7307-0006 (кондуктор на ножках). Предназначен для снижения трудоемкости ряда операций при ремонте деталей.

Рис.5. Станочное приспособление 7307-0006 (кондуктор на ножках)

4. Экономическая оценка технологического процесса

Для определения экономической эффективности разработанного технологического процесса надо сравнить:

себестоимость восстановления детали со стоимостью детали по прейскуранту;

себестоимость восстановления детали разными способами.

Себестоимость восстановления детали складывается из заработной платы производственных рабочих, накладных расходов и стоимости материалов, израсходованных на восстановление детали.

Окончательная оценка целесообразности применения разработанного технологического процесса восстановления детали проводится по технико-экономическому критерию, который выражается неравенством

(8)

где С_В - стоимость восстановления гильзы цилиндра, руб;

К_Д - коэффициент долговечности (К_Д = 0,79);

С_Н - стоимость новой детали (принимается по прейскурантам), руб.

Значение С_В находят по формуле

(9)

где С_П - полная себестоимость восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130, руб; Н = 1,05 С_П - прибыль (накопление) ремонтного предприятия, руб. Полную себестоимость восстановления детали рассчитывают по формуле

(10)

где С_{ПР. Н} - заработная плата производственных рабочих с

начислениями, руб.;

С_{Р. М} - стоимость ремонтных материалов, руб.;

С_ОП, С_ОХ и С_ВП - соответственно общепроизводственные, общехозяйственные

и внепроизводственные накладные расходы, руб.

Заработная плата С_ПР.Н. складывается из основной С_ПР и дополнительной С_ДОП

(11)

Основная заработная плата, руб.,

(12)

где Т_{Ш. К} - штучно-калькуляционное время, ч;

С_Ч - ставка рабочих, исчисляемая по среднему разряду, руб/ч;

К_Д - коэффициент, учитывающий доплаты к основной заработной

плате, равный 1,025…1,030;

Дополнительная заработная плата производственных рабочих, руб.,

(13)

руб

Заключение и выводы

В ходе выполнения курсового проекта, я научился разрабатывать технологический процесс восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130. Мною получены и закреплены навыки работы с технической и справочной литературой, технического нормирования и определения потребности детали в восстановлении. Эти навыки я смогу применить в практической деятельности и при дипломном проектировании.

Список литературы

1. Вердашкин Б.Н. и др. Станочные приспособления. - М.: Машиностроении, 1984. - 1200 с.

2. Козловский Н.С. Виноградов А.Н. Допуски, посадки и технические измерения. - М.: Машиностроение, 1982. - 284 с.

3. Румянцев С.Н., Беднев А.Г. Ремонт автомобилей. - М.: Транспорт, 1988. - 327 с.

4. Суханов Б.Н., Борзых И.О., Бедарев Ю.Ф. Техническое обслуживание и ремонт автомобилей: Пособие по курсовому и дипломному проектированию. - М.: Транспорт. 1985. - 223 с.

5. Кагордин В.И., Митрохин Н.Н. Ремонт автомобилей и двигателей. - М.: Мастерство; Высшая школа, 2001. - 496 с.
