Перед проверкой и регулировкой зазора между электродами свечи проволочным калибром и специальным ключом, рабочую часть свечи необходимо очистить, вставив в гнездо с резиновой манжетой в пескоструйную камеру прибора Э-203.0. Сжатый воздух подводится через штуцер. Прибор закрыт прозрачным экраном. После очистки (используется формовочный песок марки 1КО16Б) свечи устанавливают в специальное гнездо для обдува сжатым воздухом.
На качество искрообразования свечу испытывают, завернув ее в гнездо воздушной камеры прибора Э-203.П, наблюдая за характером искр образования через смотровое окно, предварительно создав в камере рукояткой воздушного насоса давление 0,8-1,0 МПа (8-10 кг/см2) (искра дол быть бесперебойной, яркого голубого цвета, без дополнительных искрообразований, характеризующих пробой изолятора). Герметичность свечи определяют по скорости падения давления в воздушной камере по манометру. Питание прибора от сети переменного тока 220 В.
Угол опережения зажигания является одним из важнейших параметров влияющих на работу системы зажигания в целом. Метод проверки установки зажигания по совпадению специальных меток в конце сжатия первого цилиндра и началу размыкания контактов в прерывателе-распределителе (которое определяется по загоранию контактной лампочки, подсоединенной параллельно контактам) - давно устарел и используется в частной практике или при сборке двигателей и установке место прерывателя-распределителя.
Необходимо помнить, что при сборке двигателей необходимо тщательно проверять совпадение соответствующих меток на шестерне коленчатого вала и шестерне распределительного вала, иначе в дальнейшем будет нарушена вся работа системы зажигания.
В настоящее время для определения правильности установки начального угла опережения зажигания или для корректировки его, в зависимости от изменившихся условий работы автомобиля, широко используют различного типа стробоскопа. В корпусе прибора на шасси смонтирована электронная измерительная система, на выходе установлена линза для фокусирования светового потока стробоскопической лампы. Стробоскоп подключают в ходе проверки аккумуляторной батареи специальными зажимами, а в крышку распределителя на место провода высокого напряжения от свечи первого цилиндра устанавливается переходник щупа, а затем и провод высокого напряжения. Поскольку лампа вспыхивает на очень короткое время в момент проскакивания искры на свече первого цилиндра, то и специальные метки нанесенные на вращающихся деталях кажутся неподвижными.
С помощью стробоскопического пистолета (например мод. Э-102) можно проконтролировать правильность установки начального угла опережения зажигания по положению контрольных меток относительно друг друга при импульсном подсвечивании, откорректировать его при изменившихся условиях эксплуатации (например, при значительном понижении температуры окружающего воздуха угол опережения зажигания приходится увеличивать иногда на 2-4° и более), проверить работоспособность центробежного и вакуумного регуляторов опережения зажигания. На прогретом двигателе, при минимальной частоте вращения коленчатого вала, когда вакуумный и центробежный автоматы не работают, проверяют правильность угла опережения зажигания, направив луч импульсной подсветки стробоскопа на подвижную метку, которая будет казаться неподвижной, если она не совпадает с контрольными неподвижными отметками (рисками, штифтами и т.д.), необходимо ослабить крепление корпуса прерывателя и плавно поворачивать его вправо или влево, до момента совпадения меток. Центробежный регулятор проверяют при отсоединенной трубке вакуумного регулятора, постепенным увеличиванием частоты вращения KB двигателя — подвижная метка должна плавно сместиться относительно неподвижной. Если перемещения не происходит или происходит рывком - это свидетельствует о заклинивании грузиков на осях. При проверке вакуумного регулятора устанавливают частоту 2000-2500 мин-1 и быстро подключают соединительную трубку - должно произойти резкое отклонение подвижной метки.
ТО-2 - в крупных АТП углубленную диагностику системы зажигания делают дважды - до начала работ по обслуживанию и по их завершению. Причем диагностика может проводиться на постах отдельной зоны диагностики Д-2, с использованием стационарных высокопроизводительных стендов (мотор-тестеров и т.д.), а может проводиться совмещенно, непосредственно на рабочих местах зоны ТО-2, в основном с помощью переносных диагностических приборов.

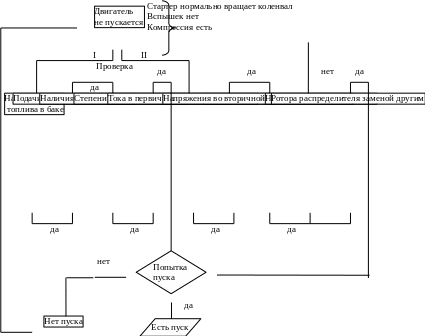

Рассмотрим вначале обслуживание отдельных элементов системы зажигания, а затем изучим методы проведения комплексной поэлементной диагностики.
При ТО-2 особое внимание уделяется контролю и обслуживанию прерывателей-распределителей. Необходимо снять крышку распределителя, очистить внутреннюю полость от пыли и грязи, при необходимости зачистить контакты в крышке и на роторе стеклянной шкуркой зернистостью 100-120. Затем продуть полость сжатым воздухом. Контакты, в том числе и в гнездах крышки для проводов высокого напряжения целесообразно обработать антиокислительной аэрозолью типа "Унисма". Затем проверить состояние контактов прерывателя - при наличии нагара при повышенном износе (в том числе с образованием бугорка и кратера) их следует зачистить плоским бархатным надфилем, соблюдая при этом параллельность контактов. Затем полость продуть сжатым воздухом. Вращая рукояткой KB, добиться положения максимальной разомкнутости контактов и вставить между ними щуп, соответствующий нормативному зазору (0,3-0,45 мм). При регулировке ослабляют стопорный винт, а отверткой вращают эксцентрик, пока щуп не будет плотно входить между контактами и в этом положении стопорный винт закрепляют. Необходимо Отжать пальцем рычажок подвижного контакта и отпустить его — он должен быстро, со щелчком вернуться в исходное положение, в противном случае необходимо проверить упругость пружины динамометром. Натяжение должно быть 5,0-6,5 Н.
