1. Переключения рельсовых, линейных и сигнальных цепей в зависимости от установленного направления движения;

2. Контроль свободности перегона на прилегающих станциях;

3. Изменения направления движения по перегону с соблюдением всех требований по безопасности движения поездов.

При проектировании АБ составляют принципиальные схемы рельсовых цепей 25 или 50Гц, схемы одиночных и спаренных сигнальных установок проходных и предвыходных светофоров перегона. В полную принципиальную схему сигнальной установки входят цепи кодирования, извещения о приближении поезда к станции или переездам на перегоне, увязка показаний предвыходных светофоров со входными и диспетчерского контроля за движением поездов.

Элементы схемы однопутной АБ переменного тока.

1. Н - реле направления;

2.1Н, 2Н - повторители реле Н;

3.1ПТ, 2ПТ - повторители реле направления;

4.1И, 2И - импульсные реле;

5. Сигнальные реле Ж, Ж1, Ж2, Ж3, З;

6.1НЖ - повторитель реле 1Н и Ж2;

7.1Т, 2Т - трансмиттерные реле;

8. ОИ - обратный повторитель импульсного реле;

9. О, ОД - основное и дополнительное огневые реле

Работа схемы при занятом блок-участке 3П.

Рассмотрим работу АБ при условии нахождения поезда на участке 3П и установленном нечетном направлении движения. Реле Н на всех сигнальных точках возбуждено током прямой полярности, следовательно оно перебрасывает свой поляризованный якорь влево и на каждой сигнальной точке подключает свой повторитель реле 1Н. Своим фронтовым контактом реле 1Н включает в работу реле 1ПТ:

П - 1Н - 1ПТ - М

Фронтовым контактом 1ПТ подключается импульсное питание рельсовой цепи, а тыловым контактом 2ПТ подключается импульсное реле 2И. Так как импульсное реле 2И перестает работать при нахождении поезда на участке 3П, то отключаются блоки дешифратора этого участка, а следовательно и все сигнальные реле. На светофоре 3 загорится красный огонь по цепям:

СХ12 - ДСН - О - 2Н - Ж2 - красный огонь - МСХ

СХ20 - ОД - О - красный огонь - МСХ

Приём из рельсовой цепи кода КЖ.

На участке 5П импульсное реле 2И принимает код КЖ. Вследствие это-го встаёт под ток дешифратор ДА. Так как принимается код КЖ, то под ток встанут все сигнальные реле Ж:

1. П - Н (правый) - 2И - 61 БС ДА - 42 БС ДА - Ж - М

2. П - 82 БС ДА - 71 БС ДА - Ж - Ж1 - М

3. П - Ж1 - Ж2 - Ж3 - М

На светофоре 5 загорится жёлтый огонь по цепи:

СХ12 - ДСН - 1О - 1Н - Ж2 - З1 - жёлтый огонь - Ж3 - МСХ

Трансмиттерное реле 1Т будет подключено к схеме дешифратора для передачи на участок 7П кода Ж по цепи:

П - Ж2 - З1 - Ж (КПТШ) - 81 БИ ДА - 71 БИ ДА - 1Н - 1ПТ - 1Т - 72 БИ ДА - М.

2. Увязка автоблокировки со станционными устройствами

2.1 Принцип увязки АБ с ЭЦ

На подходах к станциям сигнальной установки АБ увязывают как на крупных станциях с БМРЦ, так и на промежуточным, оснащенных устройствами релейной централизации.

В полную схему увязки входят:

Цепи увязки предвходного светофора АБ с входным светофором станции;

Цепи увязки выходных светофоров станции с первым перегонам светофором АБ;

Цепи извещения о приближении к удалении поездов за два и три блок-участка до станции;

Цепи кодирования станционных рельсовых цепей, входящих в маршруты отправления, кодами АЛС соответствующими показаниями первого перегонного светофора АБ.

В зависимости от сигнальных показаний предвходного светофора применяют схему предвходной сигнальной установки типа ОМ с одним мигающим желтым огнем (если на входном светофоре 2 желтых, верхней мигающий) или типа ОМЗ с одним желтым к одним зеленым мигающим (на входном - два желтых огня с зеленой полосой).

При увязке с аб₁ имеющей 3-значную сигнализацию, извещения о приближении поезда к станции предусматривает за два блок-участка. На табло ДСП принимается активный контроль участков удаления и приближения. Свободности блок-участков контролируется горением белой лампочки, занятость - красной. Выключенное состояние обеих лампочек указывает на повреждение схемы контроля или контрольных лампочек.

На двух путных участках при организации двухстороннего движения поездов по каждому пути и на однопутных участках на табло устанавливают световые ячейки для сигнализации установленного направления движения: О - "Отправление" зеленого цвета; П - "Прием" желтого цвета; КП - "Контроль перегона" бело-красная двухцветная ячейка. Свободности перегона контролируется горением белой лампочки, занятость - горением красной.

2.2 Схемы увязки однопутной автоблокировки переменного тока

Для управления желтыми и зеленым мигающим огнями используются реле ЗС. включенное по линейной цепи НЗС-НОЗС. В эту же цепь на станции включено известительное реле приближения Н2ИП для контроля занятости второго участка приближения. По цепи извещения НИ-НОИ включен известитель приближения НИН. На сигнальной установки применены реле. обозначение, тип и назначение которых приведены в п.3.3

Состояние цепей схемы соответствует установленному нечетному направлению движения, при котором светофор 1 включен, а светофор 6 выключен.

На время установленного четного направления движения у светофора 6 зеленый огонь включает реле ЗС1. которые работаю как повторитель реле 31.

Назначение элементов схемы увязки.

При построении схемы увязки предвходной светофор 1 имеет 2 дополнительных сигнальный показания: жёлтый или зелёный мигающий. Для управления этими огнями используется сигнальное реле ЗС, включенное по линейной цепи НЗС - НОЗС. В эту цепь на станции включено известительное реле приближения Н2ИП, предназначенное для контроля занятости второго участка приближения.

По цепи извещения НИ - НОИ включён известитель приближения НИП. На сигнальной установке также имеются следующие реле:

реле направления Н и его повторитель 1Н и 2Н. В данном случае установлено нечётное направление движения, и поляризованный якорь реле Н подключает к работе реле 1Н.

сигнальные реле Ж, Ж1, Ж2, Ж3, З и З1. Сигнальные реле чётного направления движения имеют дополнительное обозначение с буквой Ч (ЧЖ и т.д.)

В схеме имеются кодовые цепи, в которые входит кодовый трансмиттер КПТ, блоки дешифратора БИ, БС, БК и трансмиттерное реле 1Т и 2Т. Мигающее реле М и контрольное мигающее КМ обеспечивают мигающий режим работы ламп светофора. В схеме включения ламп светофора используется несколько огневых реле:

О - основное огневое реле;

1О - для контроля целостности основной нити лампы светофора 1;

БОД - для контроля дополнительной нити лампы светофора 1;

2О - для контроля основной нити лампы светофора 6;

АОД - для контроля дополнительной нити лампы светофора 6.

3. Увязка схем перегонных устройств с работой схем переезда

3.1 Расчет времени извещения о приближении поезда к переезду

Чтобы своевременно закрывать переезд при приближении к нему поезда.

рассчитывают длину участка приближения.

Необходимо время извещения о приближении поезда к переезду вычисляется по формуле:

где: t₁ - время необходимое автомобилю для проследования переезда, сек; t₂ =4сек - время срабатывания приборов цепей извещения и управления сигнализацией: t₃ =10сек - гарантийный запас времени

Время t₁ рассчитывают по формуле:

где: l_n - длина переезда, определяемая расстоянием от переездного светофора. наиболее удаленного от крайнего рельса, до противоположного крайнего рельса плюс 2.5м:

l_n=8+1,52=9.52м –

для однопутного участка.

l_p =24м - расчетная длина автомобиля.

l_o =5м - расстояние от места остановки автомобиля до переездного светофора.

V_p =1.4м/с - расчетная скорость движения автомобиля через переезд, расчетная длина участка приближения:

где: 0,28 - коэффициент перевода скорости из км/с:

V_max - максимальная скорость движения поездов, установленная на данном участке, км/ч.

Если переезд расположен от проходного светофора 5 автоблокировки на расстоянии равном расчетной длине участка приближения L_p то фактическая длина участка приближения L_ф=L_p. При близком расположении переезда к светофору 5 расстояние расчетной длины L_p больше - чем расстояние до этого светофора. Участок приближения в этом случае устраивают между светофорами 5 и 7. Теперь фактическая длина участка приближения исчисляется от светофора 7 и образуется 2 участка приближения: первой - от переезда до светофора 5 и второй - между светофорами 5 и 7. В этом случае извещения на закрытие переезда будет подаваться за один участок приближения.

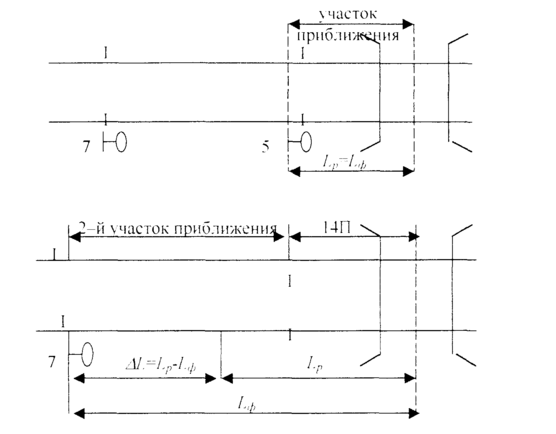

Рис.1 Схема для определения участков приближения перед переездом.

3.2 Оборудование переезда

В оборудование переезда входит: поездные светофоры; автоматические шлагбаумами щетки управления переездной сигнализацией: релейная аппаратура установленная в релейном шкафу: источники питания, помещенные в батарейные шкафы.

Поездные светофоры с двумя сигнальными головками выпускают следующих типов: для однопутных участков 11-69: для многопутных участков 11-73. Светофоры с тремя сигнальными головками типа 111-69 применяют на однопутных участках, а типа 111-73 на двух путных участках.

Автоматический шлагбаум состоит из: бетонного фундамента к которому крепится привод заградительною бруса: двух светофорных головок: электрического звонка и светофорной мачты которую устанавливают на корпусе привода.

Брус связан с приводом механизмом через фрикционное устройство, с помощью которого предотвращается остановка электродвигателя и его порча при появлении препятствий для движения бруса. Привод шлагбаума состоит: электродвигателя постоянного тока, шестеренчатого редуктора, автопереключателя, амортизатора и фрикционного устройства.

Электродвигатель шлагбаума имеет следующие технические данные;

Полезная мощность (на валу) - 95 Вт:

Номинальное напряжение - 24В г:

Ток при полной нагрузке на валу - 7Л:

Частота вращения якоря - 2200 об/мин.

Время открытия (закрытия) шлагбаума составляет 7-9 сек.

3.3 Схема управления АПС на однопутном участке с АБ переменного тока частотой 50Гц

Включение АПС происходит за 1 или 2 участка приближений в соответствии с расчетом в любом установленном направлении. В не установленном направлении движении АПС всегда включает за 2 участка приближения. Включается АПС в установленном направлении движения с момента освобождения переезда, а в не установлением направлении - после удаления поезда на расстоянии участка приближении в установленном направлении движении. Правильность работы схемы управления АПС в установленном и не установленном направлениях движения обеспечивается применением счетной схемы.

Включает АПС следующие реле:

1И.2И (ИМВШ-110) - импульсные путевые;

И (ИМШ 1-1700) - общий повторитель импульсных путевых реле;

ДП (АНШ5-1230) - дополнительные путевые;

ДИ (НМПШ2-400) - дополнительное импульсное;

ИП (КМШ-750) - известитель приближения;

ИП1 (АИШМ2-310) - повторитель известитель приближения;

1 ИП (АНП1М2-760) - повторитель известитель приближения;

ПИП (11МШ2-620) - повторитель известитель приближения;

И (КШ 1) - 80) - направления;

1 И.2И (ИМ1 II 1 - 400) - повторители реле И;

В (АР-11 1.15-1600) - включающее;

КТ (АНШМТ-310) - контрольное термическое;

1Т, 2Т (ТШ-65В) - трансмиттерные;

1ПТ, 2ПТ - (НМИШ2-400) - повтори ели реле направления;

К (ИМШ2-900) - контрольные;

Ж.3 (11МШ2-900) - сигнальные;

Ж1 (АИШМ2-760) - повторитель реле Ж;

1С (А1 Ш1М2-3 10) - реле-счетчик;

Б, Б1 (Л111115-1600) - блокирующие;

НИП (АНШМ2-620) - известитель приближения в не установленном направлении;

Б1Ж, Б13 (АНШ5-1230) - блокирующие.
