Момент сопротивления:

см³.

Максимальные напряжения в середине пролета :

.

Проверку жесткости балки можно производить по геометрическим характеристикам усиленного сечения с учетом влияния длины элементов усиления с помощью коэффициента , значения которого зависят от отношения:

;

тогда:

2.5 Расчет поясных швов

Поясные швы, прикрепляющие листовые элементы усиления к нижнему поясу балки, работают на срез от действия поперечной силы. В соответствии со СНиП-II-23-81 расчет угловых швов проводим по двум сечениям: по металлу шва и по границе сплавления металла шва и основного металла. При ручной и полуавтоматической сварке определяющим является расчет по металлу шва. Поэтому для поясных швов условие прочности:

,

где Q_1x - максимальная поперечная сила на участке;

S_B - статический момент листа усиления относительноцентра тяжести сечения балки;

J₁ - момент инерции сечения;

- коэффициент провара шва ( при ручной сварке = 0,7);

- катет шва;

- расчетное сопротивление углового шва.

В данной курсовой работе принимаем, что швы выполняются ручной сваркой электродами типа

Э-42А с = 180 МПа.

Поперечная сила Q_1x определяется для сечения балки в месте обрыва усиления на расстоянии х от опоры:

кН.

Статический момент листа усиления:

см³.

Требуемый (минимальный) катет шва:

.

Исходя из минимальных требований, принимаем для крепления листовых элементов усиления угловые швы с катетом k_f = 4мм .

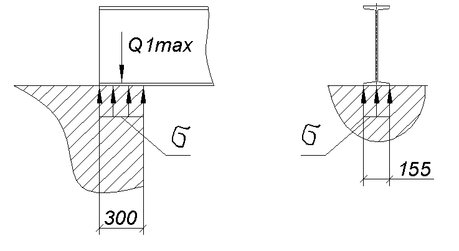

2.6 Расчет опорного узла

В данной курсовой работе нагрузка от перекрытия передается на несущие стены через сравнительно небольшую площадку, размеры которой определяются глубиной заделки балки и шириной нижнего пояса. Возникающие при этом напряжения на площадке контакта балки настила и стены ограничиваются прочностью материала стены. Материал стены в месте контакта - бетон класса Б20 R_пр=0,9 кН/см²=9MПа - призменная прочность бетона. Напряжение в бетоне от нагрузки принимаем равномерно распределенным по всей площадке.

Условие прочности:

; .

Напряжение на площадке в месте контакта балки настила и стены не превышает призменной прочности бетона, соответственно условие прочности выполнено.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. МУ «Усиление металлических конструкций». МГСУ 1997

2. Нормативные и справочные материалы по курсовому и дипломному проектированию металлических конструкций. МГСУ 2008-10-10

3. Металлические конструкции. Общий курс. - учебник для вузов. /Г.С.Ведеников, Е.И. Беленя, B.C. Игнатьева и др. Под ред Г.С. Веденикова. 7-е изд. Перераб.и дополн. М. Стройиздат 1998г.
