Подставляя эти значения, имеем:

Принимая условие, что настил приваривается к кольцам, определяем требуемое сечение кольца из условия прочности по формуле:

Если предположить, что настил приварен к кольцам, то сечение кольца определяется из условия устойчивости по формуле 3.65 [1]:

Законструируем кольцо по второму варианту, когда настил не приварен к кольцам (рис. 8). Ширину кольца можно определить по требуемому инерции J_к,тр задавшись толщиной.

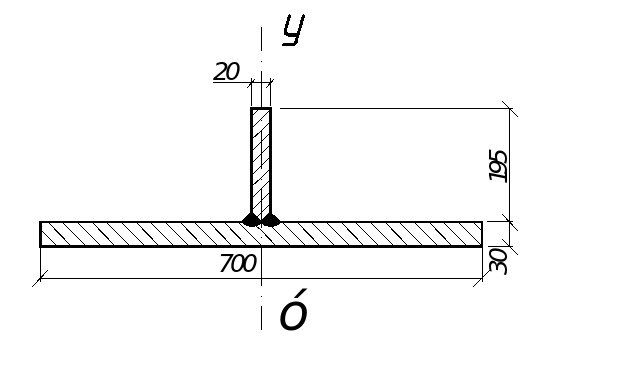

Рис.8 Сечение промежуточного 2-го кольца

Момент инерции сечения кольца относительно вертикальной оси y-y:

сечение кольца достаточно для обеспечения его устойчивости.

Площадь сечения кольца А=3×70+2×20=250см², что значительно больше требуемого сечения кольца из условия прочности, равного 33,1 см². Поэтому целесообразно настил приваривать к кольцам, если это возможно по конструктивным соображениям.

в) Центральное кольцо

Радиус центрального кольца определен в п. 6.3 и составляет r_к,ц=1,986 м.

Центральное кольцо воспринимает распоры со стороны радиальных ребер от вертикальных нагрузок (рис. 9).

Рис.9 К расчету центрального кольца

Распор радиального ребра:

Поскольку радиальные ребра расположены часто по периметру центрального кольца, то приведем нагрузку на кольцо к равномерно распределенной по оси кольца:

Продольное сжимающее усилие в центральном кольце определяется по формуле:

Настил приваривается к центральному кольцу, что обеспечивает его устойчивость. Поэтому требуемое сечение кольца установим по прочности:

Сечение центрального кольца конструируем в виде сварного двутавра (рис. 10)

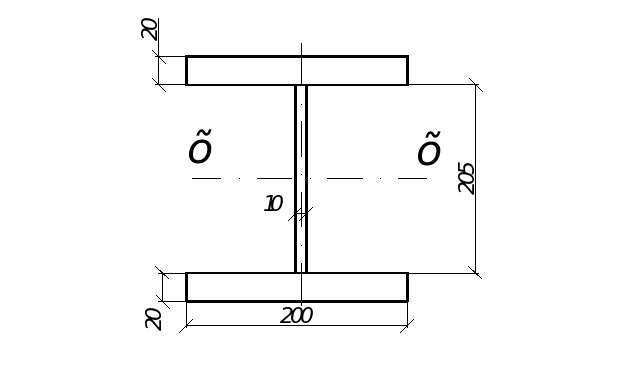

Рис.10 Сечение центрального кольца

Высота сечения стенки двутавра (205 мм) принимается равной высоте прокатного швеллера № 20 (радиального ребра) и плюс 5 мм на зазор.

Фактическое сечение центрального кольца

А_ц = 1,0×20,5+2×2,0×20,0=100,5 см² > А_тр,ц =63,44 см².

Принятое сечение центрального кольца завышено с учетом того, что при неравномерной нагрузке на купол кольцо дополнительно будет испытывать кручение.

6. Список литературы

1. Г.А. Нехаев. Проектирование и расчет стальных цилиндрических резервуаров и газгольдеров низкого давления: Учебное пособие. – М.: Изд-во АСВ, 2005.-216 с.

2. Металлические конструкции / под ред. Н.С. Стрелецкого, - 3-е изд. – М.: Госиздат., 1961.-776 с.

3. Металлические конструкции / под ред. Е.И. Беленя, - 6-е изд. – М.: Стройиздат., 1985.-560 с.

4. СНиП II-23-81*. Стальные конструкции. Нормы проектирования. – М: ЦИТП, 1991. 96 с.

5. СНиП 2.01.07-85*. Нагрузки и воздействия. – М: Министерство строительства Российской Федерации, 1996. 43 с.
