Высота затыловки К=2,7
Назначение режимов резания на нарезание резьбы М20×1,5–6Н:
Скорость резания:
,
где
Тогда

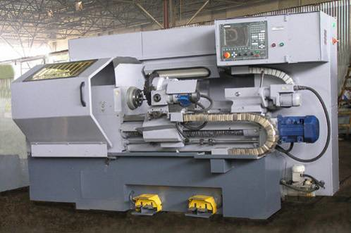

Технические характеристики токарного патронно-центровой станка с числовым программным управлением 16Б16Т1
Станки токарные патронно-центровые модели 16Б16Т1 (SAMAT 135 NC). На станках обеспечивается выполнение всего объема работ, производимого на универсальных станках, без дополнительных приспособлений и наладок, в автоматическом цикле. Оснащен 8/6-позиционной инструментальной головкой. Система ЧПУ обеспечивает ввод программ обработки, как с пульта оператора, так и с внешнего электронного носителя. Класс точности – П.
Табл. 8
| Технические характеристики | 16Б16Т1 |
| Наибольший диаметр устанавливаемого изделия: | |
| над станиной, мм | 400/360 |
| над суппортом, мм | 125 |
| Длина устанавливаемого изделия, мм | 750 |
| Длина обрабатываемого изделия, мм | 600 |
| Наибольший рабочий ход суппорта, мм: | |
| продольного | 700 |
| поперечного | 210 |
| Частота вращения шпинделя, об/мин | 20–3200 |
| Величина программируемых подач, мм/об: | |
| продольных | 0,01–20 |
| поперечных | 0,001–10 |
| Скорость быстрого перемещения суппорта: | |
| продольного | 10/15 |
| поперечного | 5/7,5 |
| Количество управляемых осей координат: | |
| всего / одновременно | 2/2 |
| Дискретность перемещений, мм: | 0,001 |
| продольных | 0,0005 |
| поперечных | |
| Мощность главного привода, кВт | 7,5/11 |
| Вид ЧПУ | контурное с обратной связью |
| Габариты станка, мм: | |
| длина | 3200 |
| ширина | 1370 |
| высота | 1740 |
| Вес станка, кг | 2880 |
Список литературы
1. Справочник технолога-машиностроителя, Т2/ Под ред. А.Г. Косиловой и Р.К. Мещерякова. – М.: Машиностроение, 2003, -943 с.
2.РИ Курсовое и дипломное проектирование: справочник/ Под ред. Е.Э. Фельдштейн.: Дизайн ПРО, Минск, 2002. 320 с.
3. Краткий справочник металлиста / Под общ. ред. К78 П.Н. Орлова, Е.А. Скороходова. – 3-е изд., перераб. и доп. – М.: Машиностроение, 1986 – 960 с.: ил.
4. Проектирование металлорежущих инструментов/ Под ред. И.И. Семенченко. – М.: Машиностроение, 1962.
5. Режущий и вспомогательный каталог для ГПМ. Каталог. 1988.
6. Справочник инструментальщика / И.А. Ординарцев и др. – М.: Машиностроение, 1987. – 845 с
7. Курсовое проектирование по технологии машиностроения. Под ред. А.Ф. Горбацевича. Минск, «Вышэйш. школа»,
