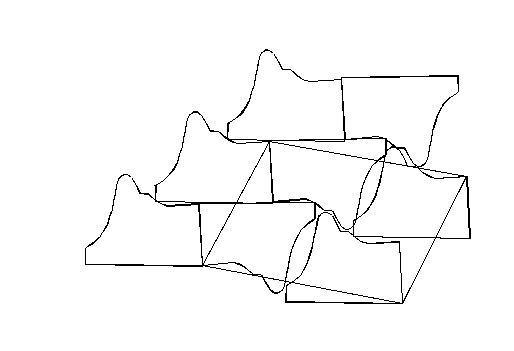

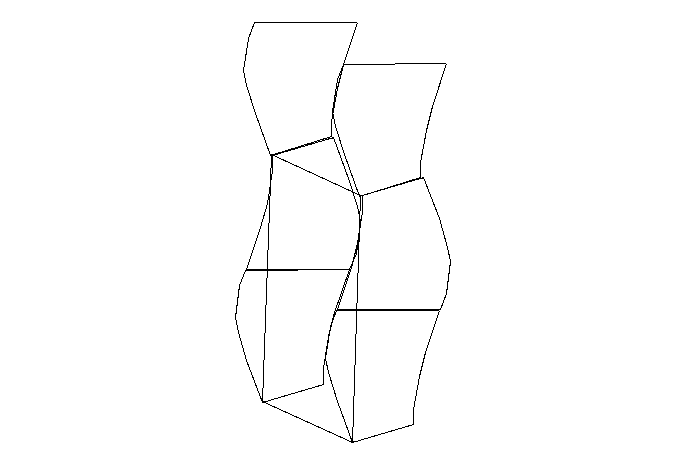

-з поворотом на 180⁰ одна відносно одної

Площа халяви – 1,124дм , площа оптимального паралелограму – 3,284дм

%

- направлені в одну сторону

Площа халяви – 1,124дм , площа оптимального паралелограму – 4,356 дм

%

Задинки - для даної деталі можливі наступні варіанти суміщення:

1. з поворотом на 180 в рядах

2. направлені в одну сторону

3. з поворотом на 180 одна відносно одної

Розглянемо детальніше кожен варіант суміщення:

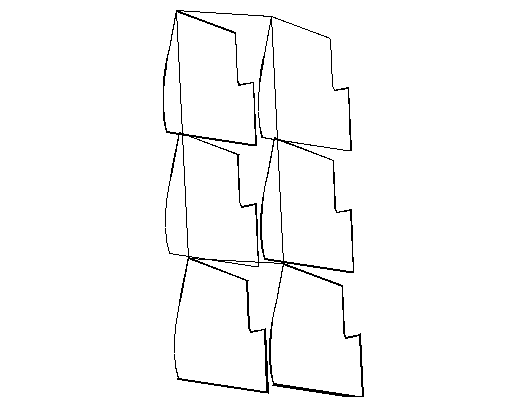

1. з поворотом на 180 в рядах

Площа задинки –0,606 дм , площа оптимального паралелограму – 1,14 дм .

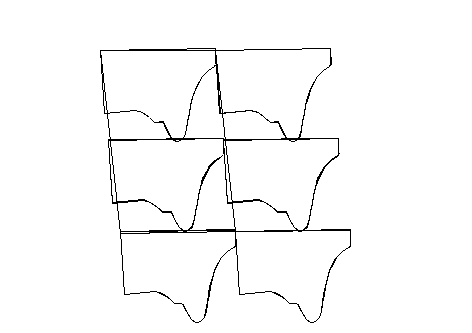

2. направлені в одну сторону

Площа оптимального паралелограму – 1,25 дм .

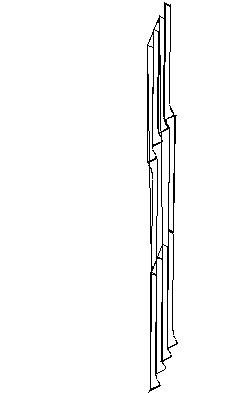

3. з поворотом на 180 одна відносно одної

Площа оптимального паралелограму – 1,026 дм .

Задинки - для даної деталі можливі наступні варіанти суміщення:

1. з поворотом на 180 в рядах

2. направлені в одну сторону

3. з поворотом на 180 одна відносно одної

Розглянемо детальніше кожен варіант суміщення:

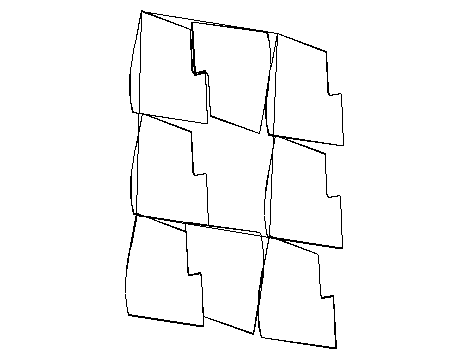

1. з поворотом на 180 в рядах

Площа задинки –0,788 дм , площа оптимального паралелограму – 3,371 дм .

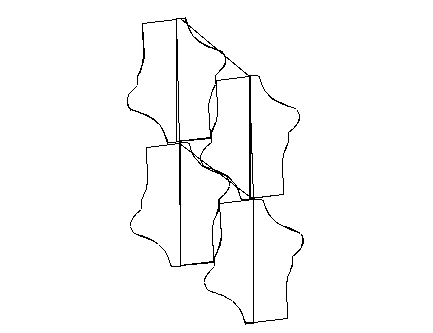

2. направлені в одну сторону

Площа задинки –0,788 дм , площа оптимального паралелограму – 1,753 дм .

Площа задинки –0,788 дм , площа оптимального паралелограму – 3,268 дм .

Манжет зовнішній - для даної деталі можливі наступні варіанти суміщення:

1. направлені в одну сторону

2. з поворотом на 180

3. з поворотом на 180 в рядах

Розглянемо детальніше кожен варіант суміщення:

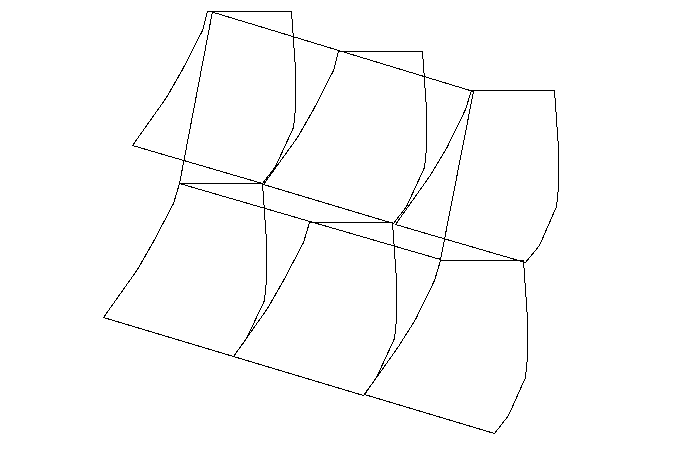

1. направлені в одну сторону

Площа манжета – 0,919 дм , площа оптимального паралелограму 1,963дм .

2. з поворотом на 180 один відносно одного

Площа оптимального паралелограму – 3,999дм .

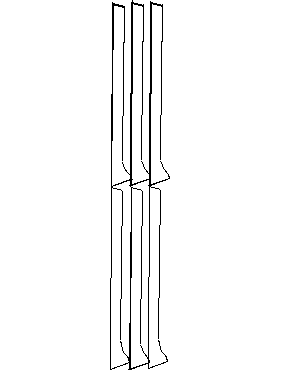

3. з поворотом на 180 в рядах

Площа оптимального паралелограму – 1,963 дм .

Результати розрахунків занесено в таблицю 3.1.

Таблиця 3.1. Укладуваність деталей

Оптимальний варіант суміщення для всіх деталей комплекту винесено на графічний лист.

Визначаємо середньозважену укладуваність комплекту деталей за формулою:

де - площа комплекту деталей, дм

- сумарна площа оптимальних паралелограмів, у які входять всі деталі комплекту, дм

= 5,515+4,962+1,462+2,888+1,576+1,178+1,83+0,68= 20,1 дм

= 6,965+5,534+1,552+2,861+1,634+1,213+1,963+0,728 = 22,45дм

2. Розробка оптимальної схеми розкрою

Розкрій виконано графічно на папері, розміри якого відповідають розмірам матеріалу. З врахуванням вимог до деталей, властивостей та розмірів матеріалу розробляється оптимальна схема розкрою.

Спочатку визначаємо питому вагу відповідних деталей у комплекті за формулою:

де - площа відповідальних деталей комплекту, дм

- площа всіх деталей комплекту, дм

= дм

= 20,1дм

27<45 то допускається розробка схеми розкрою без комбінування в тих випадках, коли в асортименті підприємства не має взуття з >55%

Далі визначається процент використання матеріалу:

де У_k – середньозважена укладуваність комплекту, %

W – фактор площі;

W= ,

А – середня площа шкір, які розкроюються, дм²;

а – середня чиста площа однієї деталі, дм²;

а= ,

де п – кількість деталей в комплекті;

b- середня кількість балів, яка характеризує ґатунок матеріалів відповідно до нової класифікації.

а= ; W= ; Р₁=

Визначається розрахункова норма розходу матеріалів на один комплект:

N_p= %

Визначається кількість комплектів, які можна викроїти із шкіри з площею 134 дм ²

К=

Отже, з півшкурка у піввшкурі викоюємо 5 комплектів чоловічих утеплених напівчобітків

Висновки

Розраховуємо фактичний відсоток використання за формулою:

Р_ф= %

Нормований відсоток використання матеріалу Р_н=74,5%

Розраховуємо стару і нову норму розходу матеріалу на один комплект

N_н = дм²

N_с = дм²

N_с = дм²

N_н= дм²

Раціональність розробленої схеми розкрою та її економічність з врахуванням змінного випуску взуття

Е=Ц*(N_c-N_н)*Р_зм,

де Ц – ціна одиниці матеріалу 1 дм²;Ц=1,30гр

Р_зм – випуск взуття за зміну, пар; Р_зм=1000 пар

Е=1,3*(24-27)*1000=-3900

Даний розкрій для чоловічих утеплених напівчобітків економічно вигідним.

Тематика курсового проекту є актуальною, відповідає завданням предметів і практичним вимогам промисловості
