В программе возможно разработать такую основную документацию на модель как: "Технологическая последовательность" - программа для разработки технологии пошива одежды; "Расчет норм времени" - программа для расчета норм времени пошива одежды; "Схема разделения труда" - программа для организации работы швейного потока; "Расчет ниток и кромок" - программа производит расчет ниток и кромок для пошива одежды; "Техническое описание" - программа составления всей необходимой технологической документации на модель одежды, описание швейной фурнитуры; "Учет труда сдельщиков" - программа для расчета заработной платы швей; "Материалы заказа" - программа для расчета ткани и швейной фурнитуры на пошив одежды, составление конфекционных ведомостей; "Галерея моделей" - программа представления информации о моделях одежды на швейном производстве; "Планирование заказа" - программа для расчета расхода ткани для пошива одежды; "Расчет кусков" - модуль для автоматического и полуавтоматического расчета расхода ткани с учетом отдельных кусков, формирование карты раскроя; "Предварительная проработка заказа (расчет себестоимости изделия)" - программа для проработки заказа на пошив одежды с оценкой экономических показателей; Программы складского учета: "Учет тканей", "Учет фурнитуры", "Учет кроя", "Учет готовой продукции"; "Артикулы швейных изделий" - программа для формирования артикулов готовых изделий швейного производства и задания их цен; "Календарное планирование" - программа для составления плана работы швейного производства; "Диспетчер" - программа сбора информации о незавершенном швейном производстве и корректировки графиков работы швейного производства; "График работы предприятия" - программа формирования графика работы швейной фабрики на год, расчета общего рабочего времени. Программы АСУП ускоряют работу планового отдела швейного производства и отдела технологов в 4 раза.

2.2.1 Разработка чертежей лекал деталей верха

В САПР «Ассоль», так же как и при обычном проектировании моделей на бумаге, различаются состояния чертежа конструкции и лекал изделия. При этом и чертеж, и лекала могут быть построены в системе с нуля или введены с дигитайзера. Чертеж конструкции представляет собой набор произвольно расположенных линий (графических примитивов). Линии чертежа имеют определенную смысловую нагрузку как в восприятии конструктора (все линии), так и во внутреннем представлении программы (все или часть линий). Например, расположенная определенным образом дуга окружности может восприниматься конструктором как линия горловины полочки. Если данная линия получена в результате выполнения команды «Построение БК» или «Моделирование горловины», система при полуавтоматическом построении воротников также «помнит», что это такое, и не выдает дополнительных запросов пользователю на указание горловины полочки, а просто строит воротник для данной горловины. Но если дуга нарисована самим конструктором на экране или введена с дигитайзера, система «не знает», что это за линия: к какой детали она относится, с какими другими линиями этой же или других деталей связана, по каким законам должна изменяться при градации и т.д. При выполнении команд полуавтоматического моделирования такие линии нужно указывать, чтобы в дальнейшем система уже сама «опознавала» их. Существенное преимущество САПР «Ассоль» состоит в том, что конструктор может одновременно пользоваться полуавтоматическими командами построения и просто рисовать на экране. На стадии работы с чертежом конструкции все основные детали изделия определенным образом совмещены на сетке базовых вертикалей и горизонталей — это диктуется удобством восприятия и традицией. Детали могут частично накладываться друг на друга, долевые нити расположены в разных направлениях. При проектировании на бумаге после разработки чертежа конструкции следующим этапом работы с моделью является копирование деталей с чертежа, построение припусков и вырезание лекал. Аналогии этих процессов можно найти и в САПР «Ассоль».

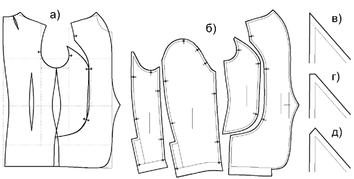

Рис. 5 Оформление лекал в САПР «Ассоль»:а) исходный чертеж; б) детали с построенными припусками; в), г), д) разные варианты оформления углов припусков.

Контуры деталей с основными монтажными надсечками на них копируются с чертежа конструкции: самим конструктором или автоматически при выполнении ряда операций конструктивного моделирования (рис. 1, б).

После этого строятся припуски на швы. Величина припусков задается пользователем (по умолчанию установлено 1 см, но можно задать любую другую). Существуют три варианта оформления углов припусков: продолжением линий припусков по касательной (рис.5, в), прямоугольным уступом на ширину припуска (рис.5, г) и зеркальным отображением относительно линии стачивания (рис.5, д). При построении припусков сразу к нескольким срезам (ко всему лекалу) все углы автоматически оформляются по касательной. Потом их можно переоформить уступом или зеркалом. При вводе лекал с дигитайзера обычно вводят внешний контур лекал (срезы), как более отработанный, а контуры без припусков достраивают в системе (если это нужно для градации, см. ниже). После того, как все припуски построены, из набора линий (графических примитивов) создаются лекала. При этом происходит идентификация внешнего контура лекала (срезов), контура без припусков (линий стачивания, или контура детали в готовом виде), монтажных надсечек, внутренней разметки лекала (вытачек, мест расположения надстрочных деталей и т.п.), задаются направления долевых. Процесс создания лекал в САПР «Ассоль» максимально автоматизирован. Конструктор указывает по одной линии, относящейся к внешнему контуру лекала и к контуру без припусков (если он есть), остальные обнаруживаются автоматически. Система сама проверяет контуры лекал на замкнутость (стыковку линий на концах), и если погрешности построения составляют меньше 0.5 мм, автоматически замыкает контуры. Если концы линий, составляющих контур лекала, расходятся более чем на 0.5 мм, это место подсвечивается на экране, и конструктор исправляет ошибку чертежными средствами. Созданное таким образом лекало, используя аналогию ручного конструирования, как бы вырезано. Теперь его можно перемещать, поворачивать, масштабировать, зеркально отображать как целостный объект (при включенном «Режиме лекал»). В то же время полностью сохраняется доступ к составляющим лекало линиям (в «Режиме примитивов»). На данной стадии наиболее удобно выполнять проверку контуров лекал на сопряженность. Для этого конструктор включает «Режим лекал», вызывает команду «Выровнять» и выбирает лекало. Далее он указывает две пары точек для совмещения с другим лекалом, сопряженность с которым проверяется. Лекала складываются по линии стачивания. Теперь в режиме редактирования «Ручками» можно исправить нестыковки, а затем вернуть лекала в исходное положение командой «Выровнять долевые по вертикали». Для более существенной правки контуров лекал используются разные варианты команды «Растянуть». При необходимости часть контуров лекала можно просто удалить и нарисовать, ввести с дигитайзера или построить заново. Таким образом можно, например, изменить ширину припуска на шов или исправить конфигурацию контуров после обшива образца.

В проектируемом изделие припуски на швы в лекал деталей верха составляет 1 см по всем срезам и 4 см по низу изделия и рукава. Лекала верха представлены в Приложении №2.

2.2.2 Разработка схем построения и чертежей лекал деталей подклады

Для работы с лекалами в САПР «Ассоль» предусмотрены несколько команд: «Копировать лекало», «Отрезать лекало», «Разрезать лекало», «Преобразовать лекало по схеме». Первая команда просто создает точную копию указанного лекала, которую затем можно трансформировать с использованием чертежных средств. Команды «Отрезать лекало» и «Разрезать лекало» создают копии частей лекала, отделенных намеченной пользователем линией отреза. По линии отреза можно задавать дополнительный припуск на шов. Команда «Преобразовать лекало по схеме» используется для построения лекал подкладки. Она трансформирует контуры лекал по схемам, которые создаются и записываются конструктором в виде отдельных файлов, в каждом из которых находится одно лекало с нормами градации (рис. 6).

Эта работа выполняется один раз. В дальнейшем конструктор вызывает подходящую схему трансформации и применяет ее к указанному лекалу. Команды работы с лекалами могут использоваться в любой комбинации: например для построения обтачки горловины спинки и подкладки спинки сначала применяется «Разрезать лекало», а затем для нижней части — «Преобразовть по схеме». При трансформации лекал могут применяться также любые чертежные средства и команды моделирования: «Перевод вытачек», «Оформление вытачек» «Параллельное разведение», «Коническое разведение», «Параллельно-коническое разведение». Несколько лекал можно объединять в одно, редактируя контуры и создавая из них новое лекало. При трансформации лекал чертежными средствами связь контуров деталей без припусков и срезов лекал автоматически не отслеживается. Поэтому после трансформации конструктору нужно перестроить некоторые припуски. В том случае, когда выполняатся очень сложное моделирование на лекалах, целесообразно удалить все или почти все припуски на швы и преобразовывать контуры деталей в готовом виде, а уже после того, как получен окончательный контур, вновь построить к нему припуски и создать лекало. Построение чертежа лекала подклады представлено в Приложении №3.

2.2.3 Разработка чертежей вспомогательных лекал

К вспомогательным лекалам относят лекала для разметки мест расположения карманов, вытачек, складок, петель и пуговиц, для подрезки лацкана и борта, низа изделия, нижнего воротника и др.По назначению вспомогательные лекала подразделяют на намелованные и лекала для уточнения срезов деталей. Намелованные вспомогательные лекала предназначены для нанесения линий на деталях, по которым прокладывают строчки, швы, настрачивают или притачивают другие детали, стачивают вытачки складки и т.д. Вспомогательные лекала разрабатывают на базе основных лекал и лекал производственных деталей с учетом соблюдения максимальной точности нанесения линий, надежной ориентации вспомогательных лекал по основным срезам, а также с учетом удобства применения. В связи с этим в одном лекале объединяют два-три вспомогательных, которые могут быть применены на одном рабочем месте. Количество и вид вспомогательных лекал, их конфигурация зависят от многих факторов, поэтому правила построения вспомогательных лекал швейных изделий строго не определены. В данном проекте представлены следующие вспомогательные лекала:

- для намелки линии втачивания воротника

- для разметки петель и пуговиц.

2.2.4 Разработка схем градации и чертежей лекал деталей

После того, как комплект лекал на базовый размеро-рост создан, выполняется градация лекал по размерам и ростам. Существует два принципиальных подхода к выполнению градации в автоматизированных системах: градация по нормам (по схеме) и параметрическая градация. Градация по схеме обычно предпочтительна при массовом производстве одежды, параметрическая — при персонифицированном. Есть и компромиссный вариант (также для массового производства) — градация методом группировки. Этот вариант очень привлекателен для конструкторов, которые не имеют отработанных схем градации на все случаи жизни.

• Градация по нормам

Градация по нормам предполагает наличие хорошо отработанных схем для размножения всех основных и производных лекал. Базовый комплект лекал для градации должен быть правильно подготовлен. Обязательным шагом при подготовке к градации является выполнение команд «Обращение контуров лекал» и «Разбивка секций». Первая команда проверяют контуры лекал на замкнутость и располагает все примитивы в направлении обхода контура против часовой стрелки. Вторая анализирует контуры и создает конструктивные точки для присвоения норм на концах линий и в местах расположения надсечек. После этого вызывается команда «Росто-размерная группа», где конструктор выбирает или ассортиментную группу или для одежды, группу потребителей. В выбранной группе задаются параметры базового комплекта — рост и размер, а также диапазоны ростов и размеров, на которые должна производиться градация. Потом по мере необходимости эти диапазоны могут быть расширены. На лекалах создаются оси градации, которые чаще всего совпадают с направлением долевых на лекалах, но могут быть ориентированы и иначе. С помощью команды «Задание сопряженности по длинам» можно указать контуры, длина которых будет проверяться в производных размеро-ростах. в первую очередь это делается для ответственных узлов с разной конфигурацией соединяемых срезов. Следующим этапом является присвоение норм градации. В САПР «Ассоль» могут использоваться индивидуальные и модельные нормы градации. Модельные нормы можно присваивать сразу нескольким точкам, и они всегда будут размножаться одинаково. В зависимости от места хранения информации о нормах различаются стандартные нормы, которые записываются в общую для всех моделей базу данных, и произвольные, связанные с конкретными файлами моделей. Нормы могут быть как регулярными, так и нерегулярными. Нерегулярные нормы применяются — при размножении на очень большой диапазон размеров. Помимо команд непосредственного присвоения норм — «Стандартная норма» и «Произвольная норма» в системе имеются команды «Копирование норм из точки в точку», «Копирование набора норм с лекала на лекало», команды расчета пропорциональных норм двумя способами — по длине контура и по проекциям на оси координат. Есть команда «Пересчет норм относительно указанной точки», которая позволяет по разному совмещать размноженные лекала в сетке, а также команда «Поворот оси градации», с помощью которой можно задавать приращения вдоль контура детали.

• Градация методом группировки

Градация методом группировки может выполняться для комплекта целиком или для нескольких отдельных точек, которые отсутствуют в схеме

градации. Для полного комплекта метод группировки применяют относительно редко: либо при полном отсутствии на предприятии схем градации, либо для очень сложных моделей, либо тогда, когда изделия разрабатываются муляжным методом. Применение метода группировки для отдельных точек является более распространенной практикой и в том или ином виде встречается почти в каждом комплекте.

В проектируемом изделии градация лекал осуществлялась по нормам по двум смежным размерам на 42 44 46 размер.

2.2.5 Разработка технического описания модели

В программе заложены подсистемы которые выполняют за конструктора – технолога всё техническое описание на модель:

Характеристики
