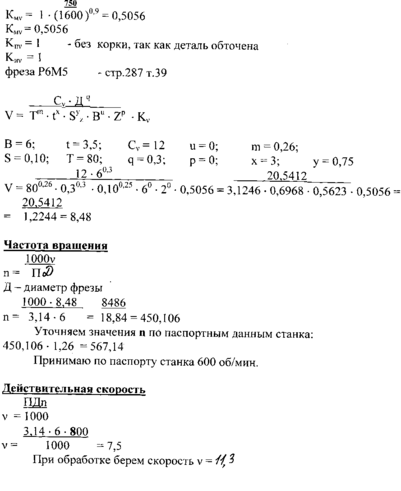

К_мр - поправочный коэффициент на качество обрабатываемого
материала - стр.264 т.9

Крутящий момент (N:M)

Мощность резания (кВт)

N по станку · η= 2,2 · 0,75 = 1,65

Вывод: Мощность достаточна для обработки, т.е. N > Ne

СИЛОВОЙ РАСЧЕТ ПРИСПОСОБЛЕНИЯ

Исходные данные:

• вид обработки: шпоночно-фрезерный;

• станок: 6Р1ЗФЗ-01

• силовые факторы при резании:

1. Коэффициент запаса

где,

К₀ - гарантированный запас;

K1 = 1 - учитывает наличие случайных неровностей на заготовке;

К₂ - учитывает затупление режущего инструмента;

К₃ - учитывает прерывистое резание;

К₄ - учитывает постоянство сил зажима;

К₅ - учитывает удобство расположения рукояток и угол поворота;

К₆ - учитывает влияние моментов, поворачивающих заготовку вокруг.

К₂ = 1,6 - 1,8 => 1,7 - фрезерование торцовой фрезой

К₃=1,2

К₄ = 1 - пневматика

К₅=1

К6=1

2. Уравнение равновесия заготовки

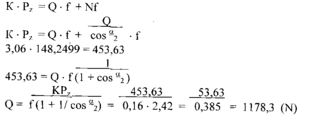

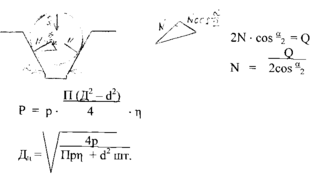

Уравнение равновесия заготовки на сдвиг

N – нормальная сила;

К - коэффициент запаса;

P_z - сила;

F - коэффициент трения =0,16 -стр.85 т.10

Р - давление воздуха в пневмо-штоке р = 0,4 мПd

η = коэфф. = 0,8

dштока 20... .30

P1 - сила на штоке

Принимаю Q = 1÷1 ; P1 = 1178,3

Принимаю Д_ц = 80 мм

Вертикально-фрезерный станок 6Р13ФЗ-01

Паспортные данные станка

Размер рабочей поверхности стола (ширина х длина) 400 х 600

Наибольшее перемещение стола

• продольное 1ООО

• поперечное 400

• вертикальное 380

Перемещение гильзы со шпинделем 150

Наибольший угол поворота шпиндельной головки

Внутренний конус шпинделя (конусность 7:24) 50

Число скоростей шпинделя 18

Частота вращения шпинделя (об/мин) 40-2000

Число подач стола б/с

Подача в мм/мин.:

• продольная и поперечная 2400

• вертикальная 2400

Мощность электродвигателя привода главного движения кВт 7,5

Габаритные размеры:

• длина 3620

• ширина 4150

• высота 2760
  Масса (без выносного оборудования) кг 5650

Список используемой литературы

1. Конспект лекций по предмету «Технологическая оснастка».

2. Конспект лекций по предмету «Технологическое оборудование».

3. «Справочник технолога-машиностроителя» по редакцией А.Г.Когиловой и Р.К.Мещерякова, издательство «Машиностроение» Москва, 1986 г., Том 2.

4. Конспект лекций по предмету «Технология машиностроения»

1.Нanpaвляющие призмы цементировать и закалить до HRC 55...60

2.Неуказанные предельные отклонения размеров : H14, h14, ± IT 14/2
