Таблица 4 – Узловые расходы

Номер узловой точки	Наименование сосредоточенных потребителей	Номера примыкающих к узлу участков	Час максимального водопотребления					Час транзита					Час пожара
			∑qп	qузл=0,5∑qп	qсоср	qобщузл	∑qп		qузл=0,5∑qп	qсоср	qобщузл	∑qп		qузл=0,5∑qп	qсоср	qобщузл
1		1–2, 1–8	26,22	13,11		13,1	18,24		9,12		9,1	26,22		13,11		13,1
2		2–3, 2–1, 2–7	39,79	19,90		19,9	27,68		13,84		13,6	39,79		19,90		19,9
3		3–2, 3–4	27,83	13,92		13,9	19,36		9,68		9,7	27,83		13,92		13,9
4		3–4, 4–5, 4–7	58,73	29,37		29,4	42,08		21,04		21,0	58,73		29,37		29,4
5	ком. пр.	5–4, 5–6	51,18	25,59		25,6	38,32		19,16		19,2	51,18		25,59	71,28	96,9
6	ком. пр.	6–5, 6–7, 6–9	56,12	28,06	1,28	29,3	42,12		21,06	1,83	22,9	56,12		28,06		28,1
7	ком. пр.	7–6, 7–8, 7–2, 7–4	62,11	31,06	3,83	34,9	43,80		21,90	5,50	27,4	62,11		31,06	3,83	34,9
8		8–7, 8–9, 8–1	48,54	24,57		24,6	34,36		17,18		17,2	48,54		24,57		24,6
9	пром. пр.	9–8, 9–6	35,84	17,92	30,47	48,4	26,52		13,26	30,64	43,9	35,84		17,92	40,47	58,4
Итого:			406,36	203,48	35,58	239,1	292,48		146,24	37,97	184,0	406,36		203,48	115,58	319,1

Проверяем правильность вычислений по равенству

∑q_узл = q_общ, (24)

Значения узловых расходов для каждого расчетного случая наносим на расчетную схему (рисунки 5, 6, 7). Узловой расход изображен стрелкой, исходящей из данного узла.

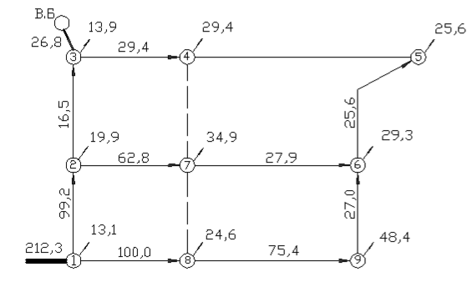

Рисунок 2 – Предварительное потокораспределение для часа максимального водопотребления

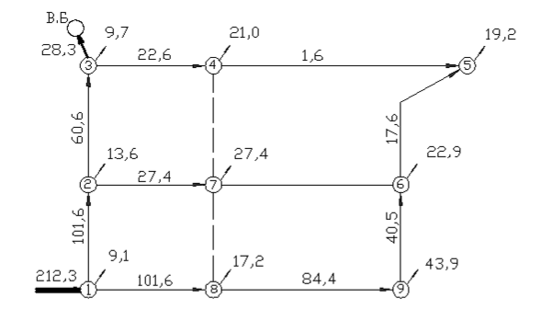

Рисунок 3 – Предварительное потокораспределение для часа транзита

5. Намечаем направление движения воды в сети и осуществляем предварительное потокораспределение для каждого расчетного случая.

При выборе направления потоков при известных источниках питания и величинах узловых расходов стремимся к тому, чтобы подвод воды к каждой узловой точке происходил кратчайшим путем, и чтобы основные магистрали были загружены примерно одинаково. Это гарантирует оптимальную пропускную способность сети при аварии на любом участке.

При распределении потоков в каждой узловой точке проверяем материальный баланс приходящих и уходящих расходов, то есть ∑q = 0. При этом транзитные расходы, приходящие к узлу, считаем положительными, а выходящие и общий узловой отбор – отрицательными.

Расчетные расходы по перемычкам назначаем меньшими, чем по основным магистралям, так как перемычки не участвуют в транспортировке транзитных расходов, а предназначены лишь для перераспределения их между магистралями в случае аварии магистрального участка и при пожаре.

Предварительно намеченные расходы для каждого расчетного случая на участках занесены на рисунках 5, 6, 7.

6. Определяется материал и диаметр трубопроводов.

В соответствии с требованиями [1, п. 8.21] для напорных сетей и водоводов применяем неметаллические трубы (пластмассовые).

Диаметры труб участков сети определяем по расчетным расходам и экономическим скоростям. Так как расчетные расходы различны для расчетных случаев работы сети, то при определении диаметра принимаем наибольшее значение расхода из принятых расчетных случаев (без учета поверочных случаев).

Приняв соответствующий экономический фактор, исходя из географического положения населенного пункта (Сибирь), (Э = 0,5) по таблице предельных расходов [7, таблица 12], назначаем диаметры участков сета. При определении диаметра перемычек их назначаем на 1–2 сортамента меньше диаметров соединяемых магистралей.

Принятый диаметр трубопроводов проверяем на пропуск пожарного расхода этого участка, имея ввиду, что скорости более 2,0 -2,5 м/с нежелательны, вследствие больших потерь напора на участках.

Определение диаметров водоводов производим аналогично при условии, что число ниток водоводов должно быть не менее двух для надежной работы водоводов.

Результаты подбора диаметров сведены в таблице 5.

Таблица 5 – Определение диаметров

Номер участка сети и водоводы	Расходы при расчетных случаях, л/с		Принятый диаметр, мм	Расход при пожаре, л/с	Скорости (м/с) и потери напора (м) при пожаре при принятом диаметре, V/h	Окончательный диаметр с учетом пропуска пожарного расхода
	максимальное водопотребле-ние	транзит
1–2	99,2	101,6	315	153,0	2,52 / 16,8	400
2–3	16,5	60,6	280	98,2	2,40 / 19,8	315
3–4	29,4	22,6	200	84,3	-	315
4–5	-	1,6	110	60,9	-	280
5–6	25,6	17,6	200	35,9	1,71 / 16,4	225
6–7	27,9	-	200	2,0	-	200
7–8	-	-		8,0	-	280
8–9	75,4	84,4	315	120,4	2,03 / 11,4	355
1–8	100,0	101,6	315	153,0	2,52 / 16,8	400
2–7	62,8	27,4	280	34,9	0,85 / 3,13	280
6–9	27,0	40,5	225	62,0	2,33 / 24,5	280
4–7	-	-		6,0	-	250
1-н.ст.	212,3	212,3	2*355	319,1	2,06 / 10,1	2*400
в.б. – 3	26,8	28,3	200	-	-	200

5.3 Гидравлическая увязка кольцевой сети

Увязка кольцевой сети – это процесс нахождения действительных расходов по участкам сети при уже принятых диаметрах. При действительных расходах соблюдаем условие баланса потерь напора во всех кольцах ∑h = 0, то есть алгебраическая сумма потерь напора в любом кольце равна нулю. При этом потери на участках сети с движением воды по часовой стрелке принимаем положительными, а против часовой – отрицательными.

После предварительного потокораспределения ∑h не равна нулю, а равна некоторой величине ∆h, которую называем невязкой.

В практических расчетах с достаточной степенью точности увязку ведут до ∆h≤0,5 для отдельного кольца и ∆h≤1 для объемлющего контура, а при пожаротушении, соответственно, ∆h≤ 1.0 и ∆h≤2-Зм.
