Выбираем сверло 2300-2452 ГОСТ 10902-77 с цилиндрическим хвостовиком, со следующими геометрическими параметрами:

Расчёт режимов резания

Работает сверло из быстрорежущего материала P6М5К5, производится сверление отверстия 4.5H9 на глубину 4.5 мм, достигаем шероховатости поверхности Ra6.3 . Сверла закрепляются в сверлильной головке установленной на шпинделе. Сверла имеют вертикальную подачу, движение резания - вращение сверла вокруг собственной оси, вместе со шпинделем. Рассчитаем режимы резания:

Глубина резания:

Подача:

Скорость резания: , где

T=15 мин- стойкость инструмента

,

где коэффициент, учитывающий физико-механические свойства обрабатываемого материала, - коэффициент, учитывающий влияние инструментального материала на скорость резания, -коэффициент учитывающий глубину обрабатываемого отверстия.

Показатели степеней и коэффициенты:

Частота вращения : уточняем по станку , и пересчитываем

Крутящий момент: , осевая сила:

Показатели степеней и коэффициенты:

1. Для момента:

2. Для силы:

- коэффициент учитывающий фактические условия обработки, зависит в данном случае только обрабатываемого материала,

и

Мощность резания: ,

Определив мощность, требуемую при резании, уточняем модель станка. В качестве технологического оборудования для выполнения данной операции оставляем станок вертикально-сверлильный, модели 2Н118, электродвигатель привода его главного движения может развивать мощность до 1,5 кВт, что нас вполне устраивает.

Основное технологическое время: , где -длина рабочего хода, мм-длина врезания и перебега инструмента, -длина обрабатываемой поверхности, i –число рабочих ходов, у нас рабочий ход один, тогда: .

Разработка конструкции приспособления

Компоновка приспособления

Данное приспособление предназначено для установки и закрепления детали на сверлильном станке для выполнения отверстий. Заготовка устанавливается в отверстие, по внешней цилиндрической поверхности. Своим торцом заготовка опирается на плоскость приспособления. Таким образом, торец заготовки является установочной технологической базой, лишающей её трёх степеней свободы, а внешняя цилиндрическая поверхность, лишает двух степеней свободы. В ходе приложения силы закрепления условно возникает шестая опорная фрикционная база, заготовка забазирована. В нашем приспособлении закрепление механизировано и происходит следующим образом: после установки заготовки , рабочий запускает гидропривод, в ходе действия которого в гидроцилиндр подается масло под действием которого шток опускается вниз и тянет за собой плиту. Сила закрепления осуществляется гидроцилиндром , который предназначен для преобразования энергии потока масла в энергию движения выходного звена.

Далее происходит механическая обработка - сверление отверстий, после этого рабочий выключает гидропривод ,в гидроцилиндр подается масло с другой стороны, шток поднимается, сила закрепления снимается, рабочий снимает деталь с приспособления.

Конструкция приспособления предусматривает фланец, в котором и крепится гидроцилиндр.

Выбор метода и способа механизации закрепления детали

Для механизации и автоматизации станочных приспособлений применяют пневмо- и гидроприводы. Каждые из них имеют свои достоинства и недостатки.

Станочные приспособления с гидроприводами обладают преимуществами по сравнению с пневматическими. Благодаря возможности использования рабочей жидкости под большим давлением, диаметры гидроцилиндров значительно уменьшаются, силы закрепления можно передавать непосредственно от гидроцилиндров зажимным устройствам, исключая применение механизмов усилителей и сложных передач.

Уменьшение габаритов и массы станочных приспособлений облегчает смену и установку приспособлений на столе станка, их транспортирование, а так же снижает потребность в площади для их хранения.

Гидропривод работает по циклу: подвод зажимных элементов - закрепление заготовки – отвод зажимных элементов с различными давлениями и расходом масла. В период подвода (отвода) зажимных элементов гидропривод работает с максимальным расходом и минимальными давлениями, обусловленными гидравлическими и механическими сопротивлениями, в период закрепления заготовки – с максимальными давлениями и минимальным расходом на утечку масла.

Из всего вышесказанного для механизации закрепления нашей детали выбираем гидропривод. Наша деталь изготавливается в условиях массового производства, поэтому необходимо минимизировать время на установку и снятие детали с приспособления, закрепление и раскрепление детали в приспособлении.

Применение гидропривода позволит уменьшить время на закрепление и раскрепление детали, которое будет выполняться не рабочим вручную, а под действием давления в автоматическом режиме. Рабочему только останется установить деталь в приспособление и, нажав кнопку, запустить механизм гидропривода. Для открепления так же рабочий запускает гидропривод, происходит снятие сил закрепления и снимает обработанную деталь с приспособления.

Выбор вспомогательных элементов приспособления

В процессе установки детали на приспособление нам необходимо обеспечить её определённое положение в пространстве. Эту задачу решает базирование. Однако не всегда достаточно забазировать и закрепить деталь. В нашем случае нам необходимо установит деталь таким образом, что бы поймать положение места под обработку будущих отверстий. В конструкции приспособления предусмотрены 2 отверстия, в которые вставляются направляющие элементы. Вставляя выступающую часть звездочки между этими элементами мы фиксируем деталь в нужном нам положении.

Данные направляющие элементы так же предотвращает поворот устанавливаемой заготовки вокруг своей оси. Этому способствует и сила трения, возникающая при закреплении, но для надёжности и точности расположения выполняемого отверстия и необходим этот направляющий элемент.

Так же в приспособлении предусмотрен кондуктор для направления сверла в процессе механической обработки и для ориентации его относительно обрабатываемой детали. Данный кондуктор так же обеспечивает просверливание отверстия в определенном месте заготовки, но уже в направлении, параллельном оси вращения детали. Кондуктор съёмный, с кондукторными втулками и толщиной 10 мм. Данный кондуктор имеет 4 отверстия, через которые и направляются. сверла во время механической обработки.

В конструкции приспособления предусмотрены отверстия, необходимые для закрепления приспособления на столе станка. Расстояние между отверстиями выбирается по паспорту станка, согласно расстоянию между Т-образными пазами стола станка.

Силовой расчёт приспособления

Расчет сил закрепления производят при конструировании новых приспособлений и при использовании имеющихся универсальных (и переналаживаемых) приспособлений.

Для расчета сил закрепления в первом случае необходимо знать условия проектируемой обработки – величину, направление и место приложения сил, сдвигающих заготовку, а также схему ее установки и закрепления. Расчет сил закрепления в первом приближении может быть сведен к задаче статистики на равновесие заготовки под действием приложенных к ней внешних сил. К обрабатываемой заготовке приложены силы, возникающие в процессе обработки, искомые силы закрепления и реакции опор. Под действием этих сил заготовка находится в равновесии. Сила закрепления должна быть достаточной для предупреждения смещения установленной в приспособлении заготовки.

Во втором случае расчет силы закрепления носит проверочный характер. Найденная из условий обработки необходимая сила закрепления должна быть меньше силы, которую развивает зажимное устройство используемого приспособления, или равна ей. Если этого нет, то изменяют условия обработки в целях уменьшения необходимой силы закрепления с последующим проверочным расчетом. Может решаться и обратная задача – по силе закрепления находят режимы резания, число рабочих ходов (проходов) и другие условия обработки.

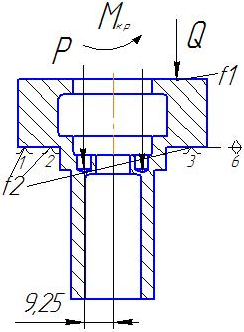

При выбранной схеме закрепления при выполнении операции сверления, на заготовку действуют следующие силы и моменты: осевая сила , крутящий момент М, сила закрепления Q и силы трения

Должно выполняться условие:

Должно выполняться условие:

;

,

где – коэффициенты трения в местах контакта детали и приспособления;

– коэффициент запаса.

Необходимая сила закрепления:

.

Рассчитаем силу развиваемую гидроцилиндром, обеспечивающую силу закрепления:

где р=10мПа –номинальное давление гидроцилиндра, d-диаметр поршня, -КПД гидроцилиндра, не менее 0,93.

Диаметр пневмоцилиндра:

Принимаем диаметр гидроцилиндра 56 мм.

Уточняем силу, которую может развивать гидроцилиндр в ходе закрепления детали по справочнику: тянущая сила 8,5кН, толкающая 10,5 кН. Нас интересует тянущая сила. Сила, развиваемая гидроцилиндром 8,5кН>6,46кН-требуемой силы закрепления. По справочнику, так же учитывая геометрические параметры, принимаем гидроцилиндр 7021-0138 ГОСТ19899-74

Прочностной расчёт приспособления

Рассчитаем резьбу на смятие М12.

,- условие прочности резьбы на смятие,

где

–условная площадь смятия,

- длина одного витка

Q – развиваемая сила закрепления.

h - рабочая высота профиля резьбы

p – шаг резьбы
