1.4 Задачи бессточного режима работы ТЭЦ

Основными задачами, для решения которых предназначены системы золошлакоудаления ТЭЦ, являются надежная и своевременная эвакуация шлака из шлаковых шахт паровых котлов, золы из бункеров сухих золоуловителей и пульпы из мокрых золоуловителей, а также транспорт и складирование золошлаковых отходов на золоотвале. Кроме выполнения этих функций, системы золошлакоудаления должны удовлетворять следующим условиям: не загрязнять атмосферный воздух пылью, а природные водоемы и грунтовые воды – сточными водами; потреблять минимальное количество природной воды, используя для подпитки промстоки ТЭЦ, прежде всего наиболее загрязненные; обеспечивать работу золоулавливающих установок в оптимальном режиме; исключить присосы внешнего воздуха через золовые бункера; предоставлять возможность отгрузки потребителям максимального количества летучей золы и шлака для использования в качестве вторичного сырья. В тоже время эти мероприятия не должны противоречить остальным условиям работы нормального функционирования ТЭЦ, а также проблем водообеспечения электростанций и обезвреживания загрязненных промышленных стоков.

На основе опыта эксплуатации систем золошлакоудаления отечественных и зарубежных электростанций разработано несколько рациональных схем удаления, складирования и отгрузки потребителям золошлаковых отходов ТЭЦ, применяемых в зависимости от типа сжигаемого топлива и используемых средств золоулавливания.

Некоторые рекомендации по выбору оборудования и проектированию золоотвалов являются общими для всех систем золошлакоудаления. Так, все системы гидравлического удаления золошлаков должны проектироваться бессточными. Как известно, причиной сбровос из систем ГЗУ в природные водоемы обычно является переполнение бассейна осветленной воды вследствие не соблюдения водного баланса. Поэтому для обеспечения возможности работы системы ГЗУ в бессточном режиме необходимо проектировать ее с дефицитным балансом воды. Для этого, в частности, золоотвал должен размещаться на территории, не имеющей выхода грунтовых вод в виде ключей, родников и т.д.

Золоотвал и бассейн осветленной воды должен иметь противофильтрационные покрытия для уменьшения фильтрации осветвленнной воды до технически достижимого уровня. Насосы и магистральные трубопроводы осветвленной воды должны обеспечивать максимально возможную потребность в этой воде. При возможности образования карбонатных отложений все насосы и коммуникации осветленной воды должны иметь 100%-ный резерв, должны быть предусмотрены также средства очистки этих элементов: установка для промывки трубопроводов смесью воды и дымовых газов, пропарка трубопроводов внутренней разводки осветленной воды и растворенный узел для кислотной очистки насосов.

2 Программное обеспечение для обоснования оборотной системы ТЭЦ

2.1 Методика расчета эффективности внедрения бессточного режима работы ТЭЦ

В результате проведения НИР внедряется бессточная система золоудаления, для которой подсчитывается экономический эффект от использования системы орошения центробежных насосов скрубберов мокрых золоуловителей на щелочную осветленную воду.

Составляющие эффекта:

а) экономия от снижения расхода технической воды;

б) экономия от снижения ущерба природным водоемам;

в) экономия от снижения ущерба газовыми и золовыми выбросами;

г) увеличение затрат на электроэнергию для нейтрализации щелочной осветленной воды;

д) увеличение капитальных затрат.

Расчет составляющих эффекта. Экономия от снижения расхода технической воды определяется по формуле

.

Экономия от снижения ущерба природным водоемам определяется по формуле

,

где - коэффициент, учитывающий годовые выбросы, равный 144; - показатель относительной опасности загрязнения природного водоема, равный 0,5; - приведенная масса годового сброса вредных веществ в природные водоемы, т/год.

Приведенная масса годового сброса вредных веществ в природные водоемы, т/год, определяется по формуле

,

где - показатель опасности сброса вредных веществ го вещества; - масса годового сброса, т/год.

В таблице 2 показаны все обозначения параметров расчета эффекта.

Таблица 2 Обозначение параметров

Показатели опасности сброса i-го вещества приведены в таблице 3.

Таблица 3 показатели опасности

Масса годового сброса вредного вещества в природный водоем, т/год, определяется по формуле

.

Увеличение затрат на электроэнергию для нейтрализации щелочной осветленной воды определяется по формуле

,

где - количество нейтрализованной воды;

.

Годовой экономический эффект составит

2.2 Выбор среды разработки программного обеспечения

Неотъемлемой частью создания программы является разработка дружественного удобного для пользователя интерфейса. Delphi 7 позволяет создать удобную для пользователя программу благодаря своим графическим возможностям. Оформление в стиле ХР дает возможность реализовать удобство пользователю для быстрой адаптации в программе для работы без использования справочной системы. Большинство функции программной системы можно реализовать с помощью манипулятора "мышь", так как это значительно ускоряет процесс работы и уменьшает количество вводимых ошибок. Следует отметить, что большая часть функции обеспечения надежности системы реализуется средствами Delphi, поскольку он обеспечивает механизм обработки исключительных ситуаций.

2.3 Интерфейс программы "Расчет годового экономического эффекта от внедрения бессточного режима работы ТЭЦ"

Программа находится в архиве. При распаковке архива происходит инсталляция программы, создаются необходимые ярлыки для быстрого запуска.

При щелчке на ярлык происходит запуск главного окна приложения, которое показано на рисунке 1.

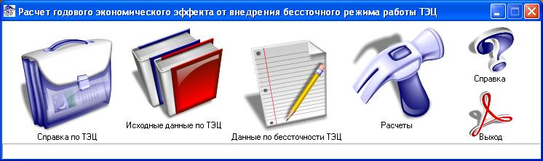

Рисунок 1 Главное окно приложения

Главное окно приложения состоит из следующих компонентов:

- справка по ТЭЦ;

- исходные данные по ТЭЦ;

- бессточные данные по ТЭЦ;

- расчеты;

- справка;

- выход.

Справка по ТЭЦ содержит коэффициенты, используемые, как постоянные при расчетах по ТЭЦ (рисунок 2). Редактированию подлежит только поле "Значение".

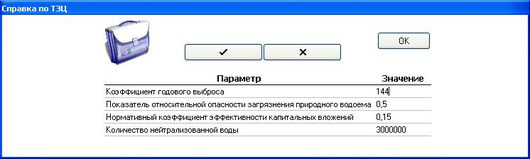

Рисунок 2 Справка по ТЭЦ

Исходные данные по ТЭЦ открывает таблицу содержащею данные, которые являются постоянными и не подлежат для редактирования или являются примером базовых значений (рисунок 3). Редактированию подлежит только поле "Значение".

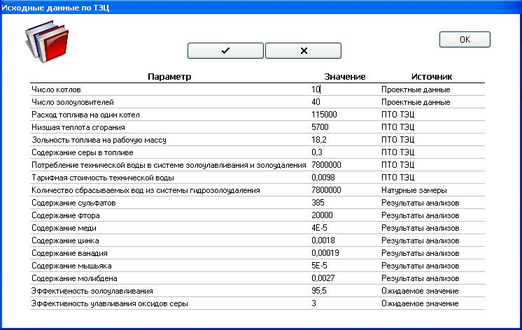

Рисунок 3 Исходные данные по ТЭЦ

Данные по бессточности ТЭЦ открывает доступ к работе с таблицей данных для ввода необходимых значений (рисунок 4). Редактированию подлежит только поле "Значение".
