Текст из файла (страница 2)

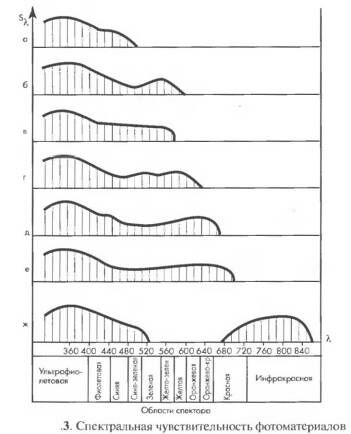

Применение сенсибилизирующих красителей позволяет создать фотоматериалы, чувствительные ко всей видимой и ближней И К области спектра с длиной волны до 1500 нм. В зависимости от спектральной чувствительности фотоматериалы делят на несенсибилизированные (обычно позитивные и рентгенографические) – чувствительные к синим и более коротким лучам света и жесткому излучению; ортохроматические и изоортохроматические – чувствительные к синим и желто-зеленым лучам; панхроматические и изопанхроматические – чувствительные ко всему видимому спектру; инфрахроматические – чувствительные к синим лучам и ИК излучению (рис. 4.3).

Поскольку для изготовления фотошаблонов в последнее время используют лазерные фотоплоттеры, спектральную чувствительность фотопленок приспосабливают к излучению соответствующего лазера.

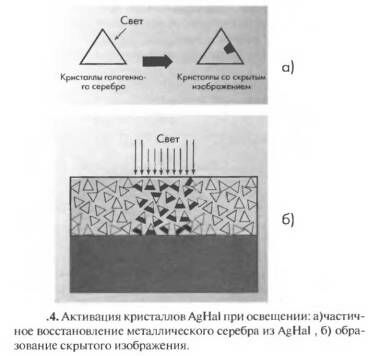

Во время экспозиции кристаллы абсорбируют фотон света, его энергия используется для формирования металлического серебра на светочувствительном центре.

Абсорбция большего количества фотонов приводит к большему восстановлению металлического серебра. Когда число атомов металлического серебра достигнет от 4 до 10, кристалл фиксирует латентное (скрытое) изображение. Это такое латентное изображение, которое при проявлении восстанавливает металлическое серебро во всем объеме кристалла. Размер экспозиции фотопленки должен быть таким, чтобы достичь оптимальных результатов. Если оригинал – негатив или фотопленка экспонируется на фотоплоттере, большие экспозиции будут прибавлять ширину линии и уменьшать ширину пробельных мест. Наоборот, маленькие экспозиции уменьшат линии и их оптическую плотность.

После экспозиции фотопленка должна быть проявлена. Это четырехступенчатая процедура, обычная в фотопроцессах. Для иллюстрации показана последовательность процессов. Экспонированные кристаллы проявляют свое латентное изображение.

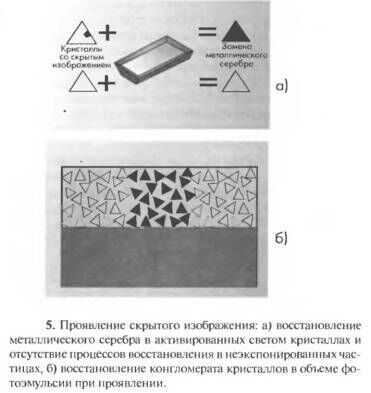

Первый процесс называется проявлением (рис. 4.4). Здесь экспонированные кристаллы гаплоидного серебра преобразуются в металлическое серебро. Скрытое изображение действует как катализатор в реакции восстановления, так что обеспечивается разница между экспонированными и не экспонированными кристаллами. Однажды начавшийся процесс преобразования кристалла заканчивается эффектом с усилением изображения более чем в 10 млн. раз.

Проявление фотопленки должно обеспечить оптимальные результаты. Перепроявление делает линии широкими с расплывчатыми краями. Это также приводит к образованию плотной вуали на пробельных местах. Недопроявление создаст тонкие линии и низкую оптическую плотность изображений. Обычно процесс проявления контролируется предназначенным для этого процессором.

Теперь можно увидеть проявленное изображение, образованное металлическим серебром. Неэкспонированные кристаллы, не активированные светом, не восстановлены до металлического серебра в процессе проявления (рис. 5).

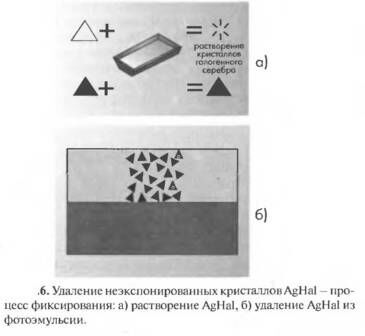

Но это изображение еще не устойчиво. Чтобы сделать изображение устойчивым, фотопленка должна подвергнуться процессу фиксирования, при котором из фотоэмульсии удаляются кристаллы галлоидного серебра (рис. 6). В процессе обработки в фиксирующем растворе тиосульфат аммония превращает эти кристаллы в несколько растворимых солей, которые удаляются из эмульсии. Рисунок из металлического серебра не затрагивается на этой стадии. Фиксирование – некритическая операция. Невозможно передержать фотопленку в фиксирующем растворе. Правда, попадаются пленки, у которых при передержке светлые области приобретают серый оттенок. При недостаточной выдержке или обедненном растворе фиксажа фотопленка при выходе из процессора может демонстрировать молочно-белые оттенки там, где она должна быть чистой.

Проясним эту ситуацию. При изготовлении фотошаблона проявление – процесс, при котором начатые при экспозиции химические изменения усиливаются и расширяются. При экспонировании сухого пленочного фоторезиста химический процесс завершается при экспозиции, и после нее не требуется дополнительная обработка для химических превращений. Когда технологи говорят о проявлении фоторезиста, они подразумевают его селективное удаление с заготовки платы. Это аналогично фиксации изображения на серебросодержащих фотоматериалах, когда из эмульсии удаляют неэкспонированное галлоидное серебро.

Итак, в результате операции фиксирования металлическое серебро остается в местах, где оно было экспонировано. Неэкспонированное галлоидное серебро, преобразованное в растворимые соединения, уходит из желатинового слоя в раствор. Поскольку этот процесс диффузионный, для него требуется время.

После проявления и фиксации, фотошаблон должен быть хорошо промыт для удаления побочных химических продуктов. Если они все же останутся, при сушке они проявят себя в виде многочисленных кристаллов, которые могут разрушить желатиновый слой, сделать его недостаточно прозрачным.

Завершающий процесс – сушка, в процессе которой испаряется вода. Очевидно, что желатиновый слой, который начал набухать уже при первом погружении в проявитель, и при увлажнении будет увеличиваться примерно на одну десятую своего размера. Полиэфирная основа будет также увеличивать свои размеры при мокрой обработке в результате абсорбции влаги. В результате происходят некоторые изменения размеров фотошаблонов.

1.3 Диазопленки

В диазографии (диазотипии, светокопировании) изображение оригинала получают под действием света на светочувствительный материал, содержащий диазосоединение.

Регистрирующий материал состоит из подложки, покрытой слоем, чувствительным к излучению УФ и сине-фиолетовой зонам спектра. Различают диазографические материалы с одно-, двух- и трехкомпонентным светочувствительным слоем. Однокомпонентный слой содержит соль диазония. диспергированную в связующем из легкоплавкого полимера, например смесь поливинилового спирта с поливинилацетатом или сополимер метилвинилового эфира с малеиновым ангидридом. Двухкомпенентный слой кроме соли диазония содержит азокомпоненту (резорцин, фтороглюцин, ароматический амин, динатриевую соль 6-гидрокси-2-нафталинсульфоновой кислоты). Трехкомпонентный слой дополнительно содержит соединения, выделяющие при нагревании до 100…120 «С вещества основного характера, например, мочевину или ее производные.

На экспонированных участках соль диазония разлагается и теряет способность к реакции азосочетания. На участках, не подвергнутых действию света, из соли диазония и азокомпоненты при проявлении образуется азокраситель, цвет которого зависит от строения его радикалов. Обработка, необходимая для получения красителя, в зависимости от вида светочувствительного слоя может быть мокрой – с применением раствора азокомпоненты (для однокомпонентных слоев), сухой – в парах аммиака (для двухкомпонентных) или термической (для трехкомпонентных).

Время получения изображения 1…3 с. Светочувствительность диазографических пленок 5 см²/Дж, разрешающая способность 100 мм ', коэффициент контрастности 3–4.

Диазографические пленки используются главным образом для размножения микроформ и, в частности, для изготовления рабочих фотошаблонов печатных плат.

Диазопленки обладают такими свойствами, которые хорошо согласуются с требованиями к фотошаблонам, в частности для визуального совмещения. Фотошаблоны из диазопленки имеют прозрачное желтое изображение, позволяющее легко совмещать его со сверленными отверстиями. Это изображение не прозрачно для ультрафиолетового света, к которому чувствителен фоторезист. Мало того, поскольку изображение находится не в желатине, используемом в серебросодержащих фотопленках, поверхность фотошаблонов из диазопленки устойчива к истиранию, что очень нужно при многократном использовании фотошаблонов в процессах экспонирования.

Структура диазопленки, используемой для фотошаблонов несколько похожа на структуру серебросодержащих фотопленок, но по химическому содержанию это другой материал. Это отличие заключается в светочувствительном слое, в котором формируется изображение. Этот слой содержит четыре главных составляющих диспергированных компонента в акриловом связующем:

• светочувствительная соль диазония,

• красящие компоненты, которые реагируют с диазонием во время проявления для формирования рисунка,

• стабилизатор, предотвращающий преждевременную реакцию диазония и красящих компонентов,

• рельефообразователь (для соответствующего типа материала с рельефом для ускорения вакуумирования в раме экспонирования).

Подслои, используемый вдиазопленках, отличается оттого, что используется в серебросодержащих материалах, но назначение его то же: обеспечить адгезию активного слоя с основанием. Как и в серебросодержащих материалах, в качестве пленочного основания используется большей частью полиэфир, обеспечивающий необходимые прочность, гибкость, долговечность и размерную устойчивость. Антистатическое покрытие обратной стороны предотвращает налипание пыли и загрязнеения, вызванное статическим электричеством. Когда основание имеет толщину \75 мкм. общая толщина составляет 180 мкм.

Светочувствительный компонент в диазопленкс – соль диазония. Это органическая молекула размером примерно 1,5 нм, которая содержит два связанных атома азота. На экспонированных участках соль диазония разлагается и теряет способность к реакции азосочетания. На участках, не подвергнутых действию света, из соли диазона и азокомпоненты при проявлении образуется азокраситель, например, ArN + Аг2 ОН ArNP % NAr2 ОН + НХ, цвет которого зависит от строения радикаловЛги/1г2. Обработка, необходимая для получения красителя, – сухая, в парах аммиака. Время получения изображения 1…3 с. Светочувствительность диазографических пленок 5 см²/Дж, разрешающая способность коэффициент контрастности 3…4.

Как было сказано ранее, диазопленка – позитивно работающая система: там, где пленка освещалась, не будет зачернения изображения. Когда экспонирование производят в области, близкой к ультрафиолетовой, диазомолекулы разлагаются на два неактивных бесцветных компонента. Величина экспозиции также важна, как и для серебросодержащих фотопленок, но эффект от неправильно выбранной экспозиции другой. Если оригинал – негатив, большая экспозиция увеличивает ширину линии (цветную область), пробельные элементы уменьшаются. При меньшей экспозиции уменьшаются линии (цветные области) и плотность цвета.

Чтобы правильно установить экспозицию, диазопленку экспонируют через оригинал, содержащий 21-ступенчатую шкалу плотностей. Когда экспозиция установлена по наиболее хорошо воспроизведенному окну шкалы плотностей, к ней немного прибавляют выдержку, чтобы уверенно воспроизвести тонкие линии.

Во время проявления пленка подогревается и обрабатывается в парах аммиака (NH₄) OH. Аммоний разрушает защиту в светочувствительном слое и приводит диазосолъ к реакции окрашивания двух составляющих.

Одна составляющая абсорбирует голубые лучи и образует желтое визуально прозрачное изображение. Другая тоже визуально прозрачная, но непрозрачная для УФ-лучей, используемых для экспонирования фоторезистов.

Для проявления используется специальный процессор, в котором для проявления используется (NH₄) OH. Температура поддерживается в диапазоне 60…70 °С. Большая температура приводит к повышенной деформации полиэфирной основы.

После проявления формируется окрашенное изображение на неэкспонированных участках и прозрачное – п области экспонирования.

Не требуется больше никаких обработок. Диазопленки трудно перепроявить. Однако, недопроявление уменьшает оптическую плотность фотошаблонов.

1.4 Фотопленки для изготовления фотошаблонов

Общие сведения

Для изготовления фотошаблонов предназначены фототехнические черно-белые пленки и пластинки для репродукционных и копировальных работ в полиграфии. Фотопленки изготовляются на полиэтилентерефталатной (толщина 65… 175 мкм) или триацетатцеллюлозной (100…200 мкм) подложках.

Фотопленки для фотошаблонов печатных плат содержат:

• полимерную основу,

• фоточувствительный слой эмульсии,

• дополнительные вспомогательные слои поддержки

Для обеспечения размерной стабильности и удобства автоматического управления процессами экспонирования фотопленки для фотошаблонов изготавливаются на толстой полиэфирной основе. Толщина такой фотопленки, как правило, – 175 мкм. Толщина эмульсии и вспомогательных слоев – приблизительно 5 мкм. Некоторые фотопленки не имеют желатинового слоя поддержки, что уменьшает влияние относительной влажности на изменение их линейных размеров.

Для фотошаблонов очень важно обеспечить размерную стабильность в условиях изменяющихся температуры и влажности. Для этого после полива или экструзии пленку подвергают циклическому нагреву, в результате чего она ускоренно релаксирует и из ее объема выпариваются остатки растворителей. В результате снимаются внутренние напряжения и улучшается размерная стабильность.

Влияние влажности

При изменении влажности внешней среды полиэфирная основа фотопленок приобретает равновесную влажность и меняет свои размеры. Чтобы на 90% достигнуть равновесия с внешней средой (время релаксации) для пленки толщиной 175 мкм требуется порядка 4 ч. Коэффициент линейного расширения при изменении относительной влажности полиэфирной пленки – 0,0008% на 1% относительной влажности. Этот коэффициент – не зависит от толщины пленки», но желатиновые и вспомогательные слои ощутимо влияют на изменение размеров основы, а значит и фотопленки. Причем желатин поглощает влажность очень быстро. Требуется меньше трех минут для слоя желатина, чтобы он достиг 99% равновесия с окружающей средой. Поэтому, чем толще пленка основы, тем меньший вклад имеют наслоения, и фотопленка получается стабильнее в размерах.

Процессы поглощения влаги основой и слоями желатина являются полностью обратимым: эффекты гистерезиса незначительны.

Характеристики
