где D - максимальный диаметр обрабатываемой поверхности заготовки, определяющий положение наиболее удаленной от оси вращения точки режущей кромки, м; ω - угловая скорость, рад/с.

Выразив угловую скорость ω через частоту вращения шпинделя станка, получим:

v = πnD (3)

При строгании и протягивании скорость резания v определяется скоро­стью перемещения строгального резца и протяжки в процессе резания отно­сительно заготовки.

При хонинговании и суперфинишировании скорость резания определя­ется с учетом осевого перемещения (см. рис. 1.4, е, ж) инструмента.

Скорость резания оказывает наибольшее влияние на производительность процесса, стойкость инструмента и качество обработанной поверхности.

Подача инструмента определяется ее скоростью v_s. В технологических расчетах параметров режима при точении, сверлении, фрезеровании и шлифовании используется понятие подачи на один оборот заготовки S_o и выражается в мм/об. Подача на оборот численно соответству­ет перемещению инструмента за время одного оборота:

S_o = v_s / n (4)

При строгании подача определяется на ход резца. При шлифовании по­дача может указываться на ход или двойной ход инструмента. Подача на зуб при фрезеровании определяется числом зубьев Z инструмента и подачей на оборот:

S_z = S_o / Z (5)

Глубина резания А определяется расстоянием по нормали от обработан­ной поверхности заготовки до обрабатываемой, мм. Глубину резания задают на каждый рабочий ход инструмента. При точении цилиндрической поверх­ности глубину резания определяют как полуразность диаметров до г: после обработки:

h = (D_ur - d) / 2 (6)

где d - диаметр обработанной поверхности заготовки, мм. Величина подачи и глубина резания определяют производительность про­цесса и оказывают большое влияние на качество обрабатываемой поверхности.

К технологическим параметрам процесса относятся геометрия режущего ин­струмента, силы резания, производительность обработки и стойкость инструмента.

Геометрические параметры режущего инструмента определяются углами, образуемыми пересечением поверхностей лезвия, а также положением поверхностей режущих лезвий относительно обрабаты­ваемой поверхности и направлением главного движения. Указанные пара­метры идентичны для различных видов инструмента, что позволяет рассмот­реть их на примере резца, используемого при точении.

Углы резца по передним и задним поверхностям измеряют в определен­ных координатных плоскостях. На рис. 1.5 а изображены координатные плоскости при точении, а на рис. 1.5, б углы резца в статике.

Главный передний угол γ — угол между передней поверхностью лезвия и плоскостью, перпендикулярной к плоскости резания; главный задний угол α – угол между задней поверхностью лезвия и плоскостью резания; угол заострения β – угол между передней и задней поверхностями. Из принципа построения углов следует, что

α + β + γ = π/2.

Угол наклона режущей кромки X — угол в плоскости резания между режущей кромкой и основной плоскостью.

Углы в плане: главный угол в плане φ – угол в основной плоскости ме­жду следом плоскости резания и направлением продольной подачи; вспомогательный угол в плане φ' – угол в основной плоскости между вспомога­тельной режущей кромкой и обработанной поверхностью.

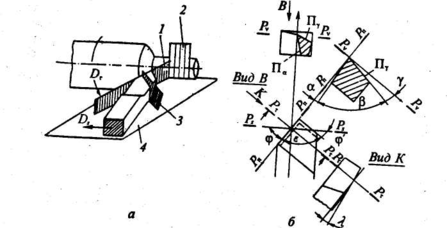

Рис. 1.5. Геометрические параметры токарного резца:

а – координатные плоскости; б – углы резца в статике; 1 – плоскость резания Р_п; 2 – рабочая плоскость Р_s; 3 – главная несущая плоскость Р_t; 4 – основная плоскость P_v

Геометрические параметры режущего инструмента оказывают сущест­венное влияние на усилие резания, качество поверхности и износ инструмен­та. Так, с увеличением угла у инструмент легче врезается в материал, сни­жаются силы резания, улучшается качество поверхности, но повышается износ инструмента. Наличие угла а снижает трение инструмента о поверх­ность резания, уменьшая его износ, но чрезмерное его увеличение ослабляет режущую кромку, способствуя ее разрушению при ударных нагрузках.

Силы резания Р представляют собой силы, действующие на ре­жущий инструмент в процессе упругопластической деформации и разруше­ния срезаемой стружки.

Силы резания приводят к вершине лезвия или к точке режущей кромки и раскладывают по координатным осям прямоугольной системы координат xyz (рис. 1.6.). В этой системе координат ось z направлена по скорости глав­ного движения и ее положительное направление соответствует направлению действия обрабатываемого материала на инструмент. Ось у направлена по радиусу окружности главного движения вершины. Ее положительное на­правление также соответствует направлению действия металла на инстру­мент. Направление оси х выбирается из условия образования правой системы координат. Значение усилия резания определяется несколькими факторами. Оно растет с увеличением глубины h резания и скорости подачи s (сечения срезаемой стружки), скорости резания ν, снижением переднего угла γ режу­щего инструмента. Поэтому расчет усилия резания производится по эмпири­ческим формулам, установленным для каждого способа обработки (см. спра­вочники по обработке резанием). Например, для строгания эта формула имеет вид Р = С_ph^X_ps^Y_pXⁿ где коэффициенты С_р, Х_р, Y_p, n характеризуют материал заготовки, резца и вид обработки.

Мощность процесса резания определяется скалярным про­изведением:

N = Pv_e (7)

Выразив это произведение через проекции по коорди­натным осям, получим:

N = P_z v_z + P_yv_y + P_xv_x (8)

где v_x, v_y, v_z — проекции на оси координат скорости движения точки приложения равнодействующей сил резания. В практических расчетах используется приближенная зависимость N = P_zv. Это упрощение обусловлено тем, что составляющие Р_у и Р_х полной силы резания малы по сравнению с Р₂, а скорость подачи относительно ско­рости резания составляет всего 1 - 0,1%.

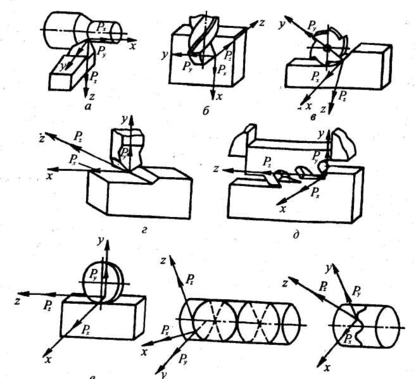

Рис. 1.6. Схема действия сил резания на режущую кромку инструмента в точке, имеющую максимальную скорость перемещения ν_е, при обработке: а – точением; б – сверлением; в – фрезерованием; г – строганием; д– протягиванием; е – хонингованием; ж – суперфинишированием.

Производительность обработки при резании определяется числом деталей, изготовляемых в единицу времени: Q = \/Т_т . Время изготовления одной детали равно Т_т = Т_д + Т_т + Т_кп, где Т_о — машинное время обработки, затрачиваемое на процесс резания, определяется для каждого технологического способа; Т_т — время подвода и отвода инструмента при обработке одной детали; Г_всп — вспомогательное время установки и на­стройки инструмента.

Таким образом, производительность обработки резанием в первую оче­редь определяется машинным временем Т_о. При токарной обработке, мин: Т_о = La/(ns_oh), где L - расчетная длина хода резца, мм; а — величина при­пуска на обработку, мм.

Отношение a/h характеризует требуемое число проходов инструмента при обработке с глубиной резания И. Поэтому наибольшая производитель­ность будет при обработке с глубиной резания h = а, наибольшей подачей s₀ и максимальной скоростью резания. Однако при увеличении производительности снижается качество поверхности и повышается износ инструмента. Поэтому при обработке резанием решается задача по установлению максимально допустимой производительности при сохранении требуемого качества поверхности и стойкости инструмента⁵.

Глава 2. Технологические методы лезвийной обработки

2.1. Поступательная обработка

К поступательным видам обработки относятся строгальные, долбежные и протяжные виды обработки.

Строгание и долбление - обработка резанием осуществляемая однолезвийным инструментом с возвратно-поступательным главным движением резания. Строгание и долбление обычно применяются при обработке несложных профильных поверхностей с прямолинейными образующими, а также для обработки вертикальных и горизонтальных плоскостей в единичном и массовом производствах. Для этого процесса характерно действие на инструмент ударных нагрузок, небольшие скорости резания (1…1,5 м/c) и низкая производительность обработки вследствие инерционности движущихся частей станков и наличия холостого хода стола или инструмента.

Протягивание - обработка многолезвийным инструментом с поступательным главным движением резания, распространяемая на всю обрабатываемую поверхность без движения подачи. Срезание припуска осущетсвляется за счет превышения (подъема) последующего зуба над предыдущим. Производительность этого процесса, несмотря на низкие скорости резания (до 0,2…0,3м/с), в 5…10 раз выше фрезерования и в 10…15 раз - зенкерования и развертывания. Применяется в массовом и серийном производствах при получении отверстий, обработке плоских и цилиндрических наружных поверхностей с точностью до 7…9 квалитетов и шероховатостью Rz=6,3…0,8 мкм. К особенностям протягивания относится прерывистый характер работы лезвий инструмента, ударные нагрузки на зуб, срезание припуска большим количеством зубьев.

Внутреннее протягивание - протягивание внутренней замкнутой поверхности и ее элемента. Наружное протягивание - протягивание наружной или незамкнутой внутренней поверхности.

2.2. Осевая обработка

Осевая обработка - лезвийная обработка с вращательным главным движением резания при постоянном радиусе его траектории и движением подачи только вдоль оси главного движения резания. Основные виды осевой обработки - это сверление, зенкерование и развертывание.

Зенкерование и развертывание - осевая обработка соответственно зенкером и разверткой. Зенкерование применяется для обработки предварительно просверленных, прошитых или отлитых отверстий с целью повышения их точности (11…9-й квалитеты) и снижения шероховатости до Ra=2 мкм. Развертывание предназначено для окончательной (чистовой) обработки предварительно просверленных или расточенных резцом или зенкером цилиндрических и конических отверстий с точностью до 7-го квалитета и шероховатостью до Ra=0,6 мкм. Процессы зенкерования и разверывания протекают в более благоприятных условиях, чем сверление, так как у зенкера и развертки нет поперечной режущей кромки; глубина резания сравнительно небольшая и скорость резания вдоль режущих кромок постоянна. Вместе с тем, наблюдаются большие силы трения на ленточках и неудовлетворительные условия размещения и отвода стружки.

Зенкование и цекование - осевая обработка соответственно зенковкой и цековкой.

Сверление - осевая обработка сверлом. Сверление применяется для получения отверстий в сплошном материале, а также для рассверливания на больший диаметр уже имеющихся отверстий и получения центровочных отверстий. Сверлением обеспечивается 11…12-й квалитеты точности и шероховатость обработанной поверхности Rz=80…20 мкм. Процесс резания при сверлении во многом аналогичен точению, но имеет ряд особенностей, обусловленных: 1) переменностью переднего угла, принимающего малые и даже отрицательные значения у поперечной кромки, что приводит к повышению деформации срезаемого слоя, силы и температуры резания; 2) изменением скорости резания по длине режущей кромки, сказывающимся на изменении деформации в смежных элементах; 3) ухудшением отвода стружки и затруднением проникновения СОЖ в зону резания; 4) отсутствием задних углов на вспомогательных режущих кромках, что повышает силы трения.

Сверлами обычно обрабатываются отверстия в сплошном материале, когда требуется получить отверстия невысокой точности. Более точные отверстия после сверления обрабатываются зенкерами и развертками. В этом случае точность отверстий обеспечивается лучшим центрированием инструмента (благодаря наличию большего числа режущих лезвий), повышенной жесткостью инструмента и более легкими условиями работы каждого лезвия.

Сопоставление условий работы инструментов при сверлении, зенкеровании и развертывании может быть представлено таблицей.

Сравнение условия работы осевых инструментов

Характеристики
