Текст из файла (страница 4)

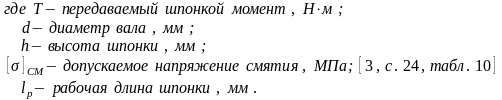

Размеры шпонок определяем по [3, с.26, табл.12]

Таблица 12

	Вал 2	Вал 3	Вал 4
b	14	20	25	мм
h	9	12	14	мм
t1	5,5	7,5	9	мм
t2	3,8	4,9	5,4	мм
lp	40	63	75	мм
sigmaSM	98	106,1728	102,3256	МПа
d вала	50	75	86	мм
T	441	1505	2310	Нм
	100…120	Мпа
sigmaSM	<

Расчет производился с помощью модуля автоматизированного проектирования шпоночных соединений на основе проверки на смятие.

4 Проектирование узлов подшипников качения

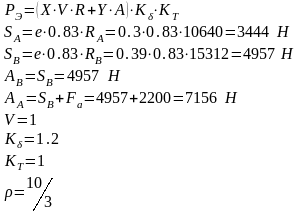

1. Выбор подшипников качения. Расчет их долговечности

Для третьего вала выбираем: подшипник 7314А ГОСТ 27365-87

Основные параметры:

d = 70 мм

D = 150 мм

С_дин = 110 кН

е = 0.39

Y = 1.55

Рис. 4Подшипник роликовый радиально – упорный

5 Выбор и расчет муфт

Соединение редуктора с электродвигателем осуществляется с помощью муфты.

Для входного вала выбираем упругую муфту [4, с.12, рис.1.4].

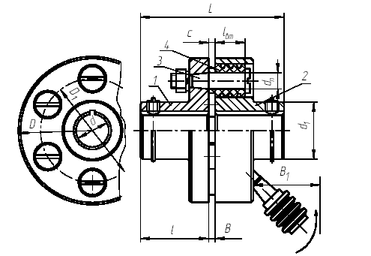

Рис.5 Муфта упругая втулочно – пальцевая

Муфты упругие предназначены для смягчения толчков и ударов, защиты от резонансных крутящих колебаний, компенсации смещений соединяемых валов.

Параметры муфты [4, с. 11]

[Т] = 500 Н*м , d_n = 18 мм,

d = 45 мм, l_BT = 36 мм,

D = 1700 мм, c = 6,

D₁ = 130 мм, Z = 8

L = 225 мм, T_p = 64,5 Н*м

l = 110 мм,

d₁ = 90 мм, масса 13,20 кг.

Выбираются муфты по расчетному крутящему моменту и диаметрам концов соединяемых валов. Условно считая, что нагрузка равномерно распределяется между пальцами и по их длине, производим проверочный расчет пальцев на изгиб, упругих втулок на смятие по формулам [4, с.12]:

6 Конструирование корпуса редуктора

Корпус редуктора служит для размещения в нем деталей передач, обеспечения смазывания передач и подшипников, предотвращения загрязнения деталей, восприятие усилий, которые возникают при работе редуктора. Он должен быть достаточно крепким и жестким, т.к. при значительных деформациях корпуса возможен перекос валов и вследствие чего повышение неравномерности распределения нагружения по длине зубцов зубчатых колес. Для удобства монтажа деталей выполняют корпус разъемным.

Определим размеры отдельных элементов корпуса редуктора [4, с.27-36]:

• Толщина стенки корпуса

где - межосевое расстояние тихоходной ступени

Принимаем

• Толщина стенки крышки корпуса

, принимаем

• Толщина верхнего пояса фланца основания

• Толщина нижнего пояса фланца крышки

• Толщина фланцев подставки корпуса (без бобышек)

• Диаметр фундаментальных болтов

Принимаем фундаментные болты М22, количество фундаментальных болтов принимаем из [4, с.31,табл. 2.1].

• Диаметр болтов, расположенных у подшипниковых гнезд

. Принимаем болты М18

• Диаметр стяжных болтов

. Принимаем болты М14

• Диаметр болтов для крепления смотровой крышки

. Принимаем болты М8

• Диаметр отверстия в проушине

• Толщина ребер основания корпуса

• Толщина ребер крышки

Конструктивно принимаем смотровое окно, крышку, отдушину, пробку к маслоспускному отверстию. Размеры этих элементов принимаем по [4].

ВЫВОДЫ

В курсовом проекте было спроектировано три зубчатые передачи и проведен их проверочный расчет.

В ходе выполнения работы был выбран электродвигатель 4А1002У3 с Р=4.0кВт, удовлетворяющий всем необходимым требованиям (условиям нагрева и перегрузки).

Сконструированы валы и проведен проектный и проверочный расчет промежуточного (третьего вала) вала данного редуктора. В результате чего был получен вал с коэффициентом запаса n = 2.2.

Подобраны подшипники качения для третьего вала, а именно радиально – упорные роликовые конические подшипники, серии 3007108А ГОСТ 27365 - 87 и проведена их проверка на долговечность. Подобраны и проверены шпоночные соединения для третьего вала.

Подобрана упругая втулочно – пальцевая муфта и проведен её проверочный расчет.

Спроектирован корпус редуктора. В графической части приведены : общий вид привода, редуктора, деталей.

Перечень ссылок

1. Методические указания по курсовому проектированию деталей машин. Раздел 1. Краткая инструкция, расчет исходных данных (для студенитов всех специальностей)/ Сост.: В.С. Исадченко, В.П. Онищенко, О.К. Помазан. – Донецк: ДПИ, 1981. – 51 с.

2. Методические указания к самостоятельной работе над курсовым проектом по деталям машин. Раздел 2. Этапы «Эскизный проект» и «Технический проект». Проектирование зубчатых и червячных передач (для студентов технических специальностей)/ Сост.: В.С. Горелик, В.С. Исадченко, В.И. Проскурин,

П.М. Матеко, А.Л. Симонов, В.П. Алиферов. – Донецк: ДПИ, 1992. – 84 с.

3.Методические указания по курсовому проектированию деталей машин. Раздел 3. Расчет и конструирование валов (для студентов всех специальностей)/ Сост.: П.М. Матеко, А.Л. Симонов, В.Ф. Ващенко. – Донецк: ДПИ, 1981. – 48 с.

4. Методические указания по курсовому проектированию деталей машин. Конструирование муфт и корпусов (для студентов механических специальностей) / Сост.: В.С. Исадченко, П.М. Матеко, В.С. Горелик. – Донецк: ДПИ, 1987. – 43 с.
